机床用锥柄式工具咬合连接轴结构

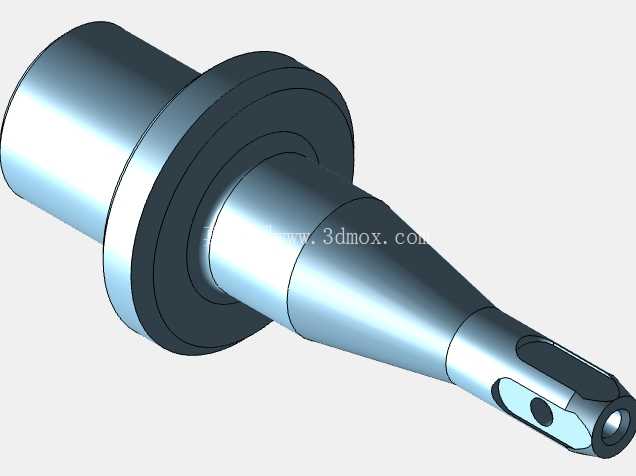

　　这款锥柄式工具咬合连接构件，主要应用于金属切削机床的主轴末端工具装夹场景，是机床主轴与加工刀具之间传递扭矩、保证装夹同轴度的核心过渡连接件，常见于立式加工中心、数控铣床、镗床等设备的刀具装夹系统中，承担着定位、夹紧、扭矩传递的多重作用，其结构设计的合理性直接影响加工过程中的刀具跳动精度、切削稳定性以及重载加工下的连接可靠性。从结构布局来看，构件采用了经典的莫氏锥度配合段作为主轴安装端，锥面的锥度经过精确匹配，能够依靠锥面的自锁特性实现与机床主轴锥孔的无间隙贴合，安装时仅需将锥柄段推入主轴锥孔，配合主轴内部的拉钉拉紧结构，即可实现径向与轴向的双重定位，锥面的接触面积占比设计达到85%以上，能够有效分散切削过程中产生的径向切削力，避免局部应力集中导致的锥面磨损。

　　锥柄根部设计有一体式的法兰限位凸台，凸台的端面经过精磨处理，安装到位后会与主轴端面紧密贴合，一方面能够起到轴向硬限位的作用，避免锥柄插入过深导致的配合面损伤，另一方面凸台的外圆面可作为安装基准，用于加装主轴端面键或者防尘密封结构，阻挡切削过程中产生的切屑、切削液进入主轴锥孔内部，减少配合面的磨粒磨损。法兰凸台向前延伸的部分为过渡轴段，该轴段的直径根据前端工具咬合结构的受力需求做了梯度收窄设计，既保证了整体结构的刚性，又尽可能降低了构件的整体重量，减少主轴高速旋转时的动平衡校正难度，过渡轴段的外圆表面做了高光洁度处理，降低旋转过程中的空气阻力，同时也方便日常维护时的擦拭清洁。前端的工具咬合段是整个构件的核心功能区域，采用了扁尾式传动配合结构，搭配侧向的锁紧销孔，能够与配套的刀具尾端实现快速咬合，扁尾结构能够承担大扭矩切削时的周向传动载荷，避免刀具与连接轴之间出现相对转动，侧向的锁紧销孔用于安装弹性锁紧销，装刀时将刀具尾端插入咬合孔后，锁紧销会自动卡入刀具对应的环形槽内，实现轴向的快速锁紧，换刀时仅需按压锁紧销即可完成刀具拆卸，整个装拆过程无需额外辅助工具，能够大幅缩短换刀辅助时间。

　　在安装边界设计上，构件的整体同轴度公差控制在0.005mm以内，锥柄段的圆度、锥度误差均严格按照机床附件的精度标准设计，安装后前端工具咬合孔的径向跳动量在300mm测试长度上不超过0.01mm，能够满足高精度铣削、镗削加工的精度要求。构件的整体材质选用合金结构钢，经过整体淬火加低温回火热处理后，表面硬度达到HRC58-62，芯部保持足够的韧性，既能够承受重载切削下的冲击载荷，又具备优异的耐磨性能，长期使用后配合面的磨损量极小，能够长期保持装夹精度。在实际应用场景中，这类连接构件除了用于常规的刀具装夹外，还可用于安装检测探针、铰刀、丝锥等不同类型的加工工具，通过更换前端的适配套，还能够实现不同柄径刀具的装夹，具备较强的通用性。

　　设计过程中充分考虑了高速旋转场景下的动平衡需求，整个构件的结构采用完全轴对称设计，所有非配合面的加工均做了对称去重处理，在12000rpm的最高转速下运行时，动平衡等级能够达到G2.5标准，不会出现明显的振动问题，能够适配高速加工机床的使用需求。咬合段内部设计有贯通的冷却孔，能够与主轴中心出水结构连通，切削过程中高压切削液可通过内部孔道直接输送到刀具切削刃部位，实现充分的冷却与排屑，尤其适合深孔加工、高速切削等对冷却排屑要求较高的加工场景。锁紧销孔的位置经过精确计算，保证锁紧销卡入刀具槽后，刀具的轴向窜动量不超过0.003mm，避免加工过程中出现刀具窜动导致的加工尺寸超差问题。法兰凸台的厚度设计充分考虑了拉紧力的承载需求，在主轴拉钉施加15kN拉紧力的情况下，法兰端面不会出现变形，能够长期保持与主轴端面的紧密贴合，避免切削过程中出现连接松动的问题。
