车载传动系统用圆柱型万向连接构件

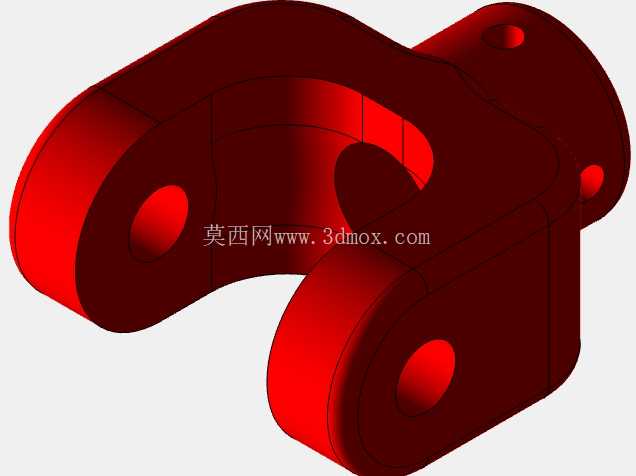

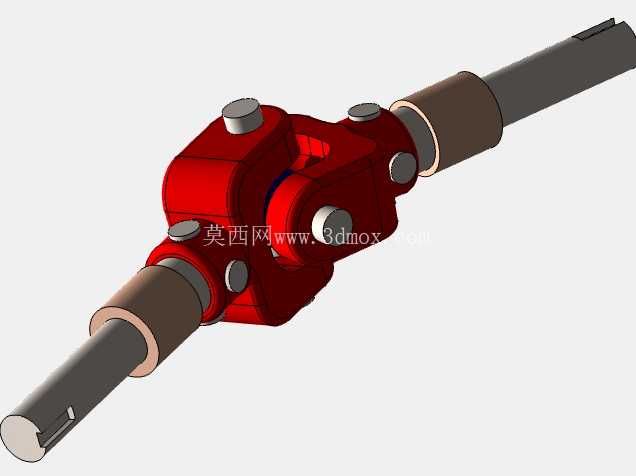

做车载传动结构设计快十二年，经手的万向连接类构件少说也有几十款，这次的圆柱型万向节结构，是针对商用车底盘传动布局的紧凑空间做的适配设计。先从实际装车场景说，这类构件主要布置在转向传动链路与分动箱输出端的衔接位置，应对车辆行驶过程中车架与传动部件之间的相对位移，避免硬连接带来的应力集中断裂问题。很多新手做设计时容易忽略安装边界的预留，这款构件在建模阶段就把周边的车架纵梁间隙、制动管路走位空间做了同步校核，圆柱型的主体外形不是为了好看，是因为安装位周边有弧形的线束固定卡扣，圆柱面能避免棱角刮破线束绝缘层，同时在车辆颠簸产生径向窜动时，圆柱轮廓不会和周边的钣金支架发生卡滞。

从功能特性上看，这款万向节没有采用常见的十字轴外露结构，而是做了一体式的柱身包裹设计，主要是考虑车载工况下的泥沙、雨水侵蚀问题，外露的十字轴轴颈很容易因为进沙导致磨损松旷，柱身包裹的结构能把内部的传动铰接面完全封闭，日常行驶中不需要频繁做注油维护，适配商用车长周期运营的维护需求。设计时特意调整了铰接点的偏转角度范围，最大允许两轴存在8度的夹角偏差，比常规同尺寸万向节的偏转余量多了2度，别小看这2度的余量，在车架发生重载变形的时候，刚好能避免传动链路出现卡滞，很多售后反馈的传动异响问题，根源就是万向节的偏转余量留得不足，重载下轴系别劲引发的磨损。

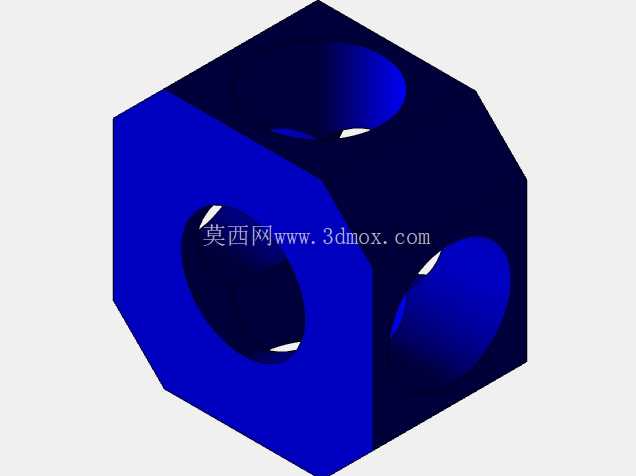

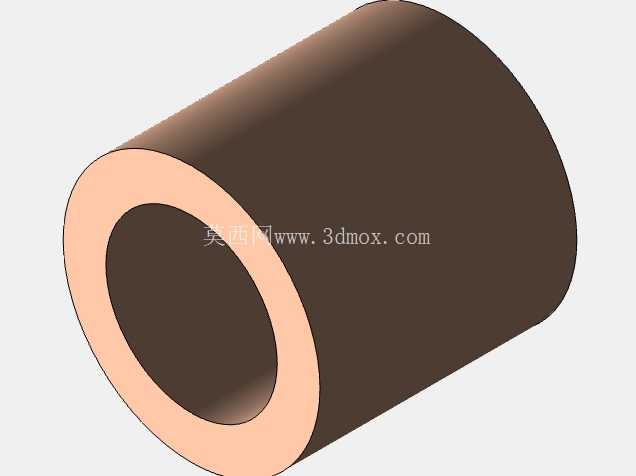

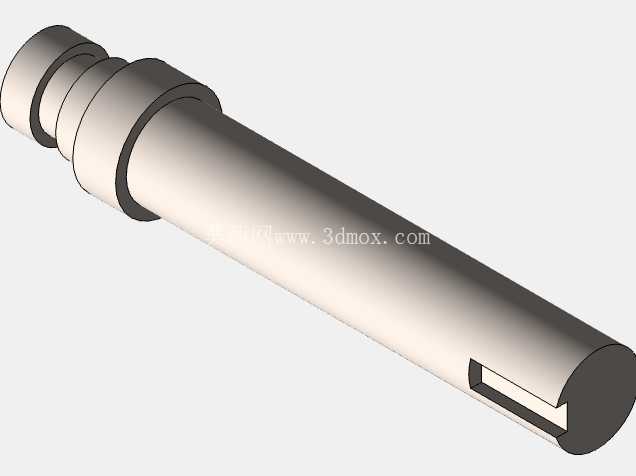

再说到尺寸与安装边界，主体柱身的外径是按照安装位的衬套内径做的匹配设计，两端的轴颈长度预留了3毫米的轴向窜动间隙，这个间隙是经过多轮台架振动试验定下来的，留小了会因为热胀冷缩出现轴端顶死，留大了会导致传动过程中出现冲击异响。安装时两端采用过盈配合加定位销的固定方式，不需要额外做法兰连接结构，能节省安装位的轴向空间，对于底盘布局紧凑的轻型商用车来说，每省出10毫米的轴向空间，就能给制动管路或者线束固定多留出一份布置余量。建模过程中特意把铰接处的配合公差做了细化，轴颈与衬套的配合选了H7/g6的间隙配合，既保证转动灵活，又不会因为间隙过大出现传动旷量，很多初学者做这类结构时随便选个自由公差，做出来的样件要么转不动，要么松垮得厉害，根本没法满足实际装车的耐久要求。

实际路试阶段，这款结构在搓板路、颠簸路连续跑了三万公里，铰接处的磨损量不到0.02毫米，比之前用的外露十字轴结构磨损量降低了近七成，而且没有出现泥沙进入铰接面导致的卡滞问题。设计时还考虑了维修便利性，柱身的下端预留了标准的拆卸卡槽，后期更换时不需要用拉马硬撬，用普通的卡簧钳配合扳手就能完成拆卸，不会在拆卸过程中损伤周边的轴类零件。很多人觉得万向节是很成熟的标准件，随便选个标准型号就行，但实际装车时每个车型的安装空间、偏转角度需求、载荷大小都不一样，照搬标准件很容易出现适配问题，必须结合实际的安装边界、工况载荷做针对性的结构调整，才能保证构件在全生命周期内的可靠运行。
