民用航空涡轮喷气发动机结构设计方案

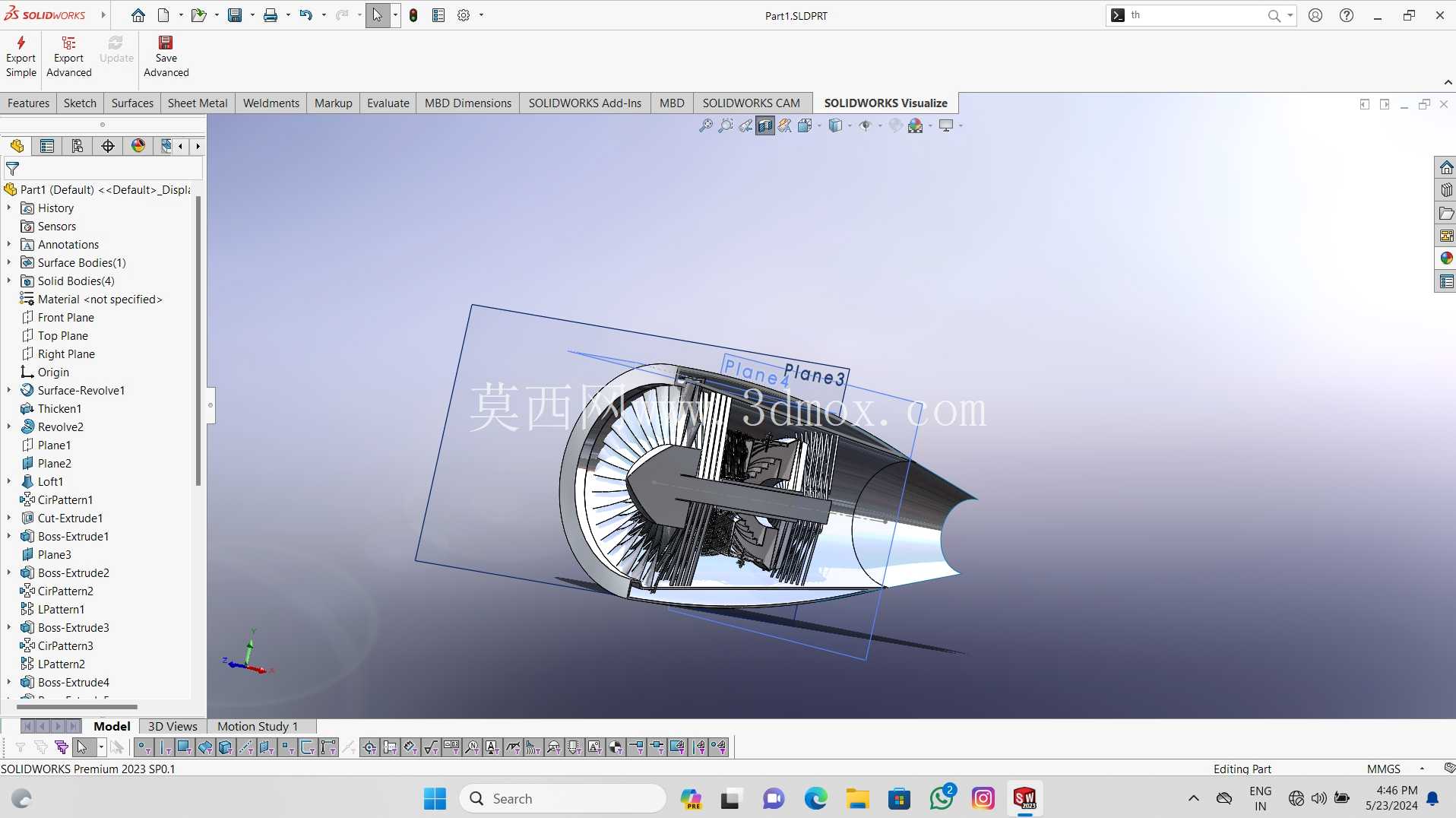

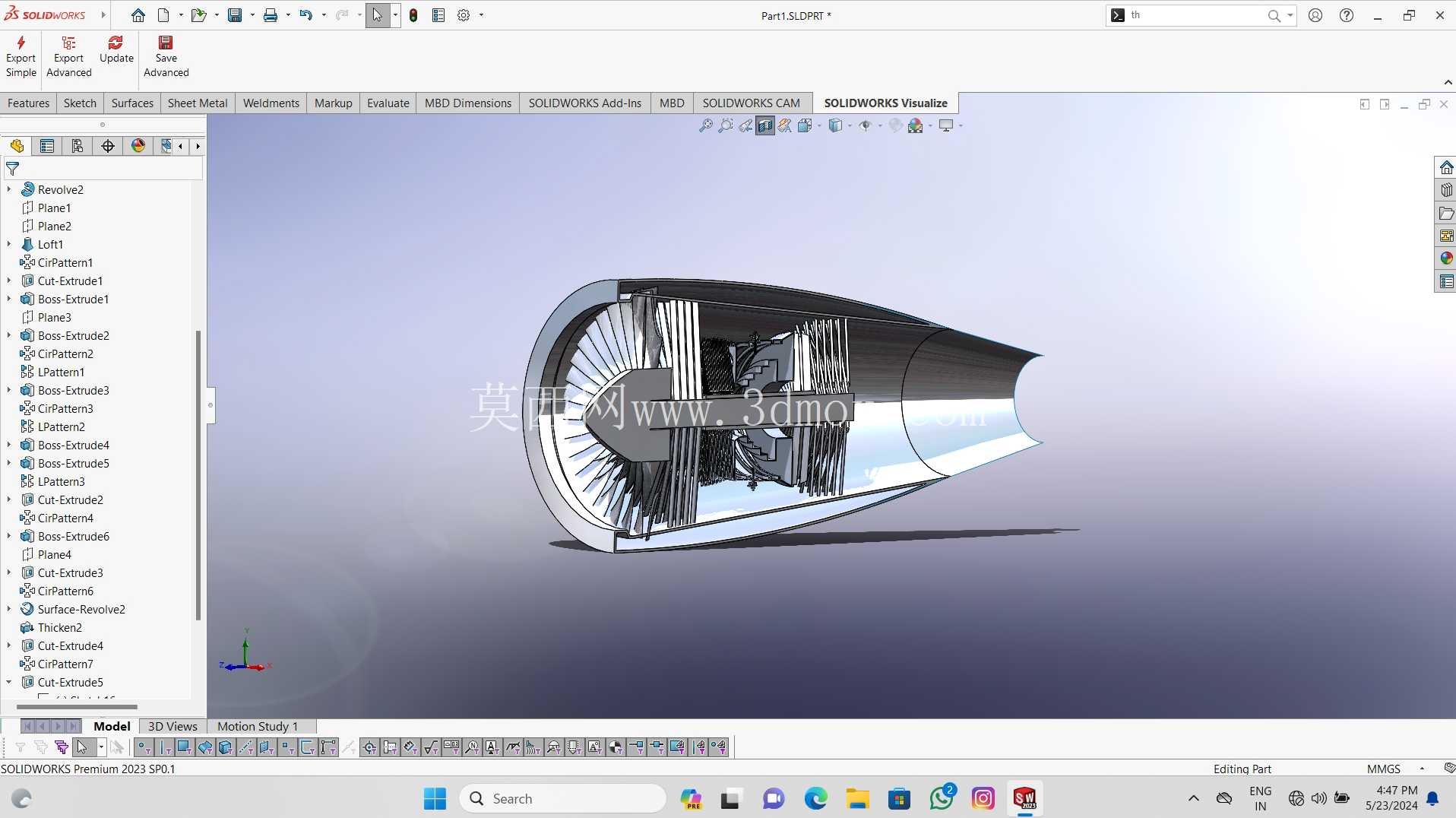

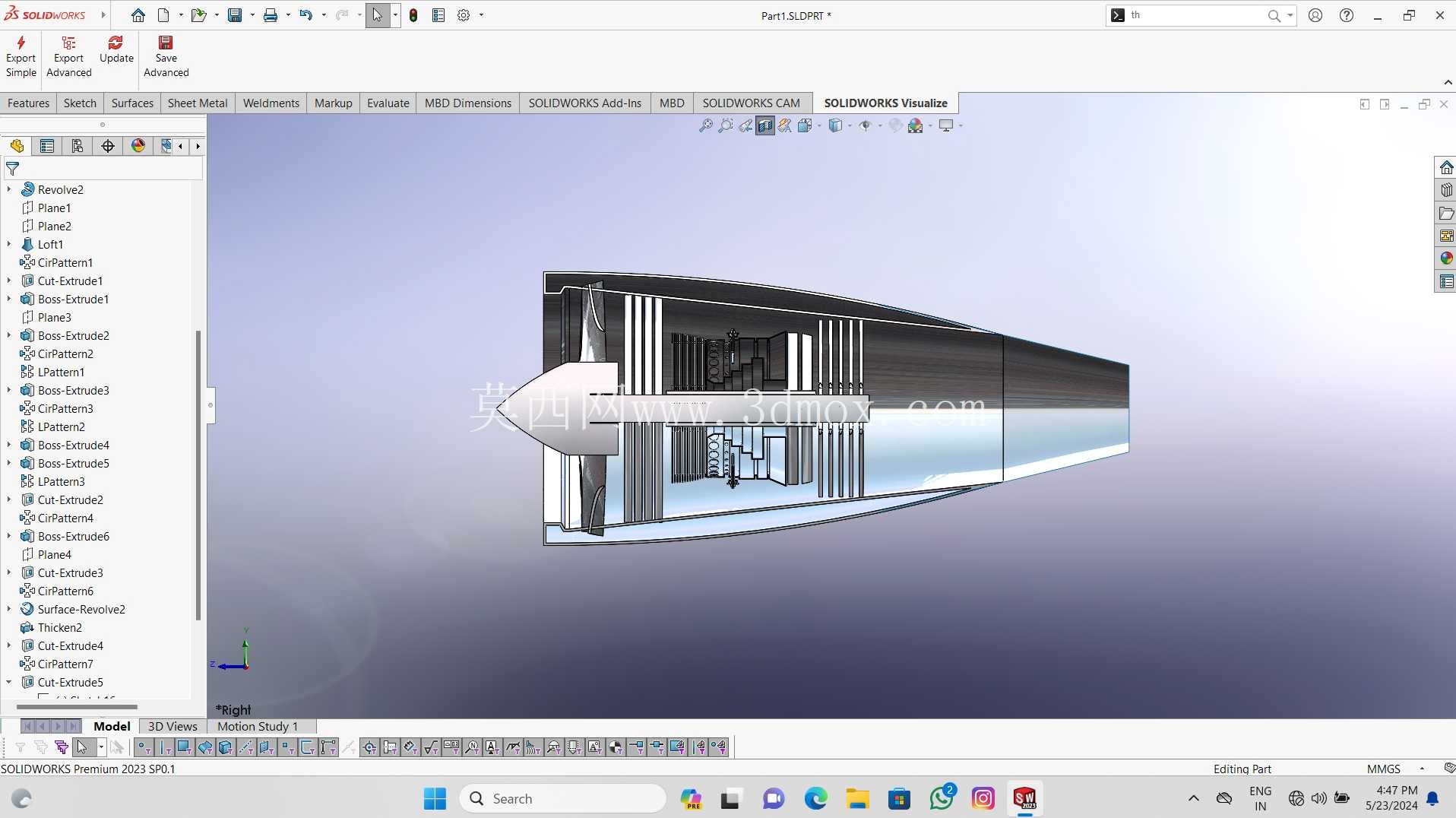

航空燃气涡轮喷气发动机作为当前民用干线客机、军用作战飞机的核心动力输出单元，其三维结构设计直接决定了整台动力装置的推重比、燃油经济性与高空高速工况下的运行稳定性，本次完成的结构设计方案围绕大涵道比民用航发的核心机流道匹配逻辑展开，所有结构特征均按照实际工程装配约束完成建模，可直接用于原理验证、教学演示或子部件结构优化参考。

从实际应用场景来看，该型动力单元主要适配150座级单通道民用客机的动力需求，可在海拔0至12000米的巡航高度区间稳定输出推力，地面最大起飞推力覆盖120kN至160kN区间，能够满足飞机从地面滑跑、爬升、巡航到进近着陆全飞行剖面的动力输出要求，同时兼顾高温高原机场的起飞推力冗余设计，避免高海拔低气压环境下出现推力衰减超标问题。

结构设计阶段优先梳理了核心气流路径的匹配关系：进气道唇口采用椭圆形流线型截面，可在大侧风着陆、低速滑跑工况下减少进气畸变，避免压气机入口出现气流分离引发喘振；低压压气机采用三级轴流式叶片布局，叶片叶型按照等环量设计准则完成曲面构建，每级叶片的安装角沿叶高方向呈线性变化，保证不同半径处的气流做功量均匀，压气机机匣与叶片叶尖预留0.3至0.8毫米的径向间隙，兼顾热态膨胀余量与漏气损失控制。高压压气机部分采用七级轴流加一级离心的组合布局，前几级叶片采用宽弦设计提升抗外物打伤能力，后几级叶片弦长逐步缩小以适配高压下的气流密度变化，压气机轮盘采用中心孔盘式结构，通过中心拉杆完成各级轮盘的轴向预紧，保证高转速下的结构刚度。

燃烧室采用短环形结构设计，火焰筒壁面设置多段发散冷却小孔，可在燃烧室出口温度达到1600K的工况下，将火焰筒壁面温度控制在合金材料允许的长期工作温度区间内，燃油喷嘴采用双路离心式结构，低工况下仅副油路供油保证雾化效果，高工况下主副油路同时供油满足燃油流量需求，燃烧室头部设置旋流器，通过气流旋转形成中心回流区稳定火焰，避免高空熄火。高压涡轮与低压涡轮均采用轴流式布局，高压涡轮导向叶片与工作叶片均设置内部复杂冷却流道，通过压气机引出的高压冷却气流完成叶片降温，保证叶片在高温燃气冲刷下的结构强度，涡轮叶片叶冠采用带锯齿结构的平行叶冠，工作时相邻叶冠相互抵紧，可减少叶片振动同时降低叶尖漏气损失。

尾喷管采用收敛型可调截面结构，通过调节喷管喉部面积适配不同工况下的排气流量需求，加力状态下可扩大喉部面积避免涡轮前温度超温，巡航状态下缩小喉部面积提升排气速度保证推进效率，喷管内壁设置隔热层，减少高温排气向尾段机体结构的热量传递，避免相邻结构出现热变形。

安装边界层面，整台发动机采用翼下吊装的安装接口设计，核心机机匣上部设置两个主安装节与一个辅助安装节，主安装节承受发动机的主要推力与重量载荷，辅助安装节仅承受径向载荷补偿热态膨胀位移，发动机最大外径控制在1.8米以内，总长度控制在3.2米以内，干重控制在2.2吨以内，可适配主流单通道客机的发动机吊舱安装空间，安装节接口尺寸与位置公差按照航空发动机安装通用规范设置，保证与机翼吊舱结构的装配兼容性。

建模过程中对所有转动部件的同心度约束做了完整定义，各级轮盘的安装基准统一为高压转子轴的中心轴线，静子部件的安装基准统一为外机匣的中心轴线，两个基准之间的同轴度公差控制在0.02毫米以内，避免高转速下出现转动件与静子件的碰磨故障。所有管路、线缆的敷设路径均沿机匣外部的支架布置，避开高温区域与运动部件，保证维护阶段的可达性，外部附件机匣设置在发动机下部，集成燃油泵、滑油泵、启动机等附件，附件的安装位置预留足够的拆装空间，可在不拆解核心机的情况下完成附件更换作业。
