固定翼FPV遥控航模飞机结构设计

　　这款固定翼航模采用飞翼式无尾布局设计，整体机身与机翼融合过渡，没有传统布局的水平尾翼与垂直尾翼结构，整机气动阻力更低，适合长距离FPV飞行与休闲航模飞行场景。从结构设计来看，机身头部做了圆润收头处理，既可以降低飞行时的头部压差阻力，也预留了足够的空间安装动力电机、飞控模块与电池舱，机头最前端预留了螺旋桨安装位，匹配常规后推式动力布局，避免螺旋桨气流直接打在机翼表面影响气动效率。机翼采用大后掠角梯形翼设计，翼展与机身长度比例控制在2.2:1左右，机翼前缘后掠角约28度，这种翼型设计在低速飞行时能提供足够的升力系数，失速速度更低，对新手操控更友好，同时高速飞行时的阻力特性也能满足FPV穿云、长距离巡航的需求。

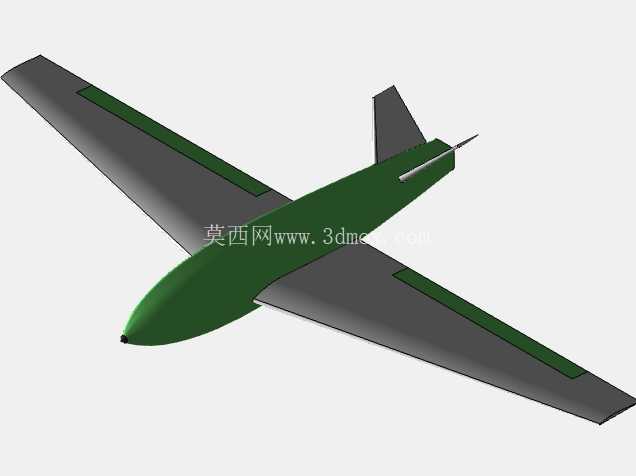

　　机翼上表面设置了两条平行的绿色标识条，既可以在飞行时快速辨别飞机姿态，也对应机翼内部的加强筋安装位置，机翼内部沿翼展方向设计了两条碳纤维杆预埋槽，安装时插入直径3mm的碳纤维杆即可提升机翼整体抗扭刚度，避免大机动飞行时机翼出现颤振问题。机身中段是设备安装舱，内部预留了标准的航模设备安装位，可以容纳2S-3S锂电池、常规航模接收机、GPS模块与图传发射设备，舱盖采用卡扣式固定，日常更换电池、调整设备参数时无需拆卸螺丝，外场作业效率更高。机身后部上方设置了小型垂直安定面，用来提升飞行时的方向稳定性，避免飞翼布局常见的荷兰滚问题，垂直安定面与机身采用一体化打印/注塑成型，不需要额外粘接组装，结构强度更有保障。

　　整机的重心设计在机翼弦长30%位置，也就是距离机翼前缘约三分之一处，这个重心位置是飞翼布局的最优重心区间，既可以保证飞行时的纵向静稳定性，也不会因为重心过于靠前导致升降舵配平阻力过大。从安装边界来看，整机最大宽度为翼展尺寸，约800mm级别，机身最大高度约90mm，外场携带时可以将机翼拆为左右两段，拆分后单件长度不超过450mm，可以轻松放入常规航模背包中。机翼与机身的连接采用插拔式设计，左右机翼分别插入机身中段的对接槽，依靠碳杆定位与尼龙卡扣锁紧，组装时间不超过1分钟，适合外场快速部署。动力匹配方面，这款机型适配2204-2306级别的无刷电机，搭配5030-6040规格的螺旋桨，搭配3S 1500mAh锂电池时，起飞重量控制在450g以内，推重比可以达到1.2以上，满足基础特技动作与巡航飞行需求。气动设计上，机翼采用平凸翼型，翼型相对厚度约12%，这种翼型的升阻比在低速区间表现优异，巡航状态下升阻比可以达到12左右，搭配3S电池时续航时间可以达到15-20分钟。机身侧面做了流线型过渡，没有突兀的棱角，既可以降低寄生阻力，也能减少飞行时的紊流对尾部安定面的干扰。

　　操控面设计上，左右机翼后缘各设置一块升降副翼，同时承担副翼的横滚操控与升降舵的俯仰操控功能，通过混控设置即可实现常规固定翼的操控逻辑，飞控参数调试时不需要做复杂的通道映射，适配市面上绝大多数主流航模遥控器与飞控设备。起落架方面，这款机型支持手抛起飞与腹部滑降，不需要安装额外的轮式起落架，进一步降低了整机重量，也减少了起落架带来的额外阻力，适合在草地、平整土场等非铺装场地起降，日常飞行的场地适应性更强。结构强度设计上，机身受力集中的位置，比如机翼对接处、电机安装座、电池舱位置都做了局部加厚处理，壁厚比普通非受力位置厚1.5mm，能够承受日常飞行降落时的冲击载荷，正常飞行降落时不会出现结构断裂问题。设备布线方面，机身内部设计了专门的走线槽，电调、接收机、图传的线路可以沿走线槽布置，避免线路缠绕干扰舵机运动，也能让整机重心更容易配平。
