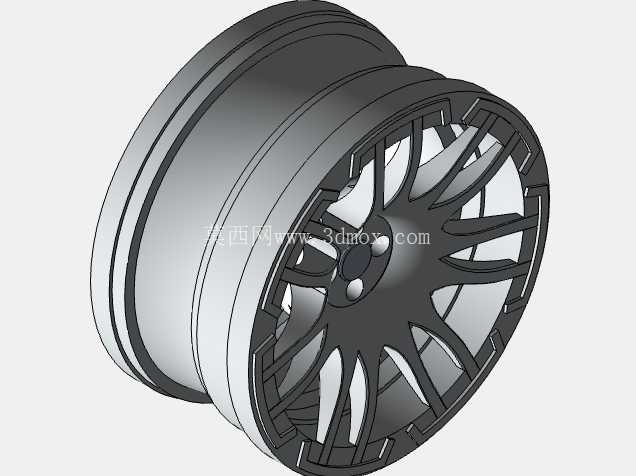

多辐条乘用车铝合金轮毂结构设计

　　该轮毂结构针对民用乘用车行走系统开发，核心适配常规紧凑型家用轿车的装配需求，整体采用轮辋与轮辐一体化的铸造结构设计，轮辋部分的胎圈座角度、凸缘宽度严格匹配常规子午线轮胎的装配公差，可适配16-17英寸区间的民用真空轮胎，轮辋的槽口深度预留了足够的轮胎拆装操作空间，避免装胎过程中出现胎唇刮损的问题。轮辐部分采用多辐条分叉式布局，每根主辐条延伸至轮辋边缘位置做加宽贴合处理，既可以分散车辆行驶过程中轮辋受到的路面冲击载荷，也能在制动系统散热环节留出足够的气流通道，辐条之间的镂空区域经过曲率优化，车辆高速行驶时气流可顺着辐条间隙直接冲刷制动卡钳与刹车盘表面，带走制动过程产生的摩擦热量，降低长距离制动时的热衰减风险。

　　安装面的中心孔定位基准、螺栓孔分布圆直径均按照常规乘用车五孔安装标准设计，螺栓孔周边做了局部加厚处理，紧固螺母的贴合面加工有平整的沉台结构，可保证车轮安装后与轮毂轴头的贴合度，避免高速行驶时出现车轮抖动的问题。轮辐背面设计有均匀分布的减重凹槽，在保证整体结构强度满足垂直冲击、侧向弯曲疲劳测试要求的前提下，尽可能降低非簧载质量，提升车辆悬挂系统的响应速度。设计过程中优先考虑铸造工艺的成型可行性，所有辐条与轮辋的连接位置均采用大圆角过渡，避免铸造过程中出现应力集中导致的冷隔、缩孔缺陷，轮辋的壁厚从胎圈座位置到槽底位置做渐变处理，受力较大的胎圈座区域壁厚适当增加，非主要受力的槽底区域适当减薄，平衡结构强度与整体重量的关系。

　　实际装车场景中，该轮毂可覆盖日常城市通勤、高速巡航、非铺装路面短途通行的使用需求，轮辐的造型结构在满足力学性能的同时兼顾了外观辨识度，表面可适配烤漆、电镀、车面亮面等多种后处理工艺，满足不同用户的外观改装需求。安装边界方面，中心孔直径、螺栓孔间距、偏距参数均经过匹配校核，安装后不会与车辆原厂的制动卡钳、悬挂摆臂、轮拱内衬发生运动干涉，转向过程中轮胎的最大偏转角度范围内不会与车身翼子板发生剐蹭，轮辋的气门嘴孔位置预留了标准尺寸的安装位，可适配常规的橡胶气门嘴与金属胎压监测气门嘴，无需额外进行打孔加工。

　　结构强度层面，轮辐的截面形状采用变厚度设计，靠近安装面的辐条根部厚度最大，向轮辋延伸的过程中厚度逐渐收窄，这种设计可以让路面传递上来的冲击力沿着辐条平滑传递到轴头位置，避免应力在辐条根部集中导致的断裂风险，轮辋的凸缘部分做了加强筋结构处理，车辆低速上路肩时可承受较大的侧向冲击力，不会出现凸缘变形导致的轮胎漏气问题。
