创意概念自由式喷气飞行器结构设计

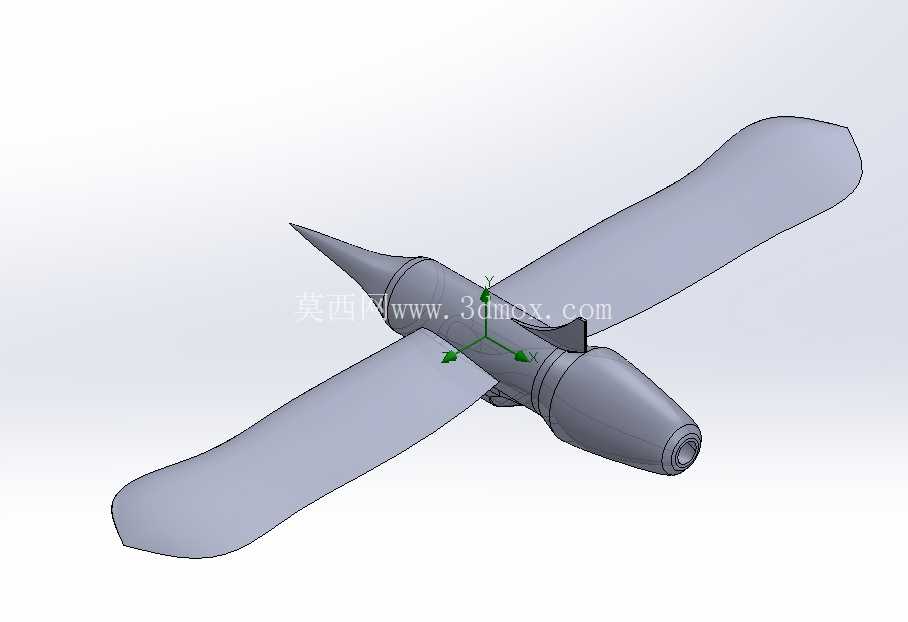

　　做这个概念喷气飞行器的结构建模时，最先考虑的是小型概念飞行器在民用科普展示、航空文创周边开发、青少年航空教学演示场景的适配性，这类非量产的创意载具不需要严格对标适航标准，但要在结构逻辑上符合喷气飞行器的基本力学传递路径，不能做成完全脱离工程逻辑的摆件。整体外形采用翼身融合的自由式布局，没有设置传统的垂直尾翼，而是通过主机翼后缘的差动控制面实现航向稳定，这种设计能大幅降低机身的迎风阻力，适合亚音速飞行状态下的演示场景，机身主体采用流线型纺锤截面，从机头进气道位置开始逐步向后收窄，到尾喷口位置过渡为圆形截面，兼顾进气效率和尾喷流的整流效果。尺寸设定上，整机长度控制在1.2米的演示级比例，翼展宽度0.9米，机身最大直径0.18米，这个尺寸边界既适合3D打印制作实体展示模型，也能在教学场景中放置于常规展示台，不需要额外预留过大的安装空间，起落架采用前三点式可收放结构，前起落架布置在进气道后方的承力隔框位置，主起落架固定在机翼根部的主梁接头上，收放行程控制在0.08米，收放后完全嵌入机身和机翼的预留舱位，不会破坏整机的气动外形。

　　设计过程中特意调整了机翼的安装角，将机翼根弦的安装角设定为3度，展弦比控制在4.2，这种小展弦比的布局更匹配喷气式动力的速度特性，机翼前缘后掠角设定为35度，能在演示飞行状态下有效延缓翼面气流分离，翼型选择了低速层流翼型，相对厚度12%，既保证翼面有足够的内部空间容纳起落架收放机构和控制舵机，也能降低低速演示状态下的翼型阻力。机身内部的承力结构采用纵向主梁加横向隔框的布局，主梁从机头进气道后方一直延伸到尾喷口的安装座，一共设置12个横向隔框，每个隔框之间的间距控制在0.08米，隔框上预留了设备安装的定位孔位，可根据演示需求放置小型动力电池、舵机接收机、模拟配重块，不需要额外打孔破坏结构强度。进气道采用两侧DSI进气道的简化概念设计，没有设置复杂的附面层隔道，而是通过机身侧面的鼓包结构引导附面层气流偏离进气口，这种设计在降低结构复杂度的同时，能保证演示级动力下的进气效率，进气道内壁做了光滑过渡处理，从进气口的椭圆形截面逐步过渡到发动机安装位的圆形截面，截面变化率控制在1:6，避免气流在通道内产生过大的压力损失。尾喷口采用可调收敛式的概念结构，通过调节喷口的收敛片角度模拟不同推力状态下的喷口形态，收敛片一共设置8片，每片通过铰接结构固定在尾喷管的末端，调节角度范围在0到15度之间，可手动调整展示不同工作状态。

　　机身表面的操纵面一共分为6块，左右机翼各设置一块副翼、一块襟翼，机身后部设置两块升降副翼，所有操纵面的偏转缝隙控制在1毫米以内，既保证偏转活动的自由度，也不会因为缝隙过大影响外观的整体性。考虑到这个模型主要用于展示和教学，所有结构的连接位置都做了止口定位设计，机身分为上下两半，合模位置设置在机身最大截面处，通过定位销和卡扣连接，不需要额外使用紧固件就能完成组装，方便拆解展示内部的承力结构布局，机翼和机身的连接采用插接式结构，机翼根部的插接接头长度0.1米，插入机身主梁上的对应插槽，配合定位卡榫实现无工具拆装，方便运输和存储。

　　在结构强度校核上，针对演示模型的受力特点，主要校核了起落架着陆冲击载荷、机翼吊装受力、尾喷口安装座的拉力载荷，主梁选用ABS塑料打印时的强度参数做校核，保证1.5倍自重的载荷下不会出现结构变形，隔框的厚度设定为2毫米，既能保证足够的支撑刚度，也不会过多增加整机重量，整机打印完成后的自重控制在1.2千克以内，适合手持展示或者安装在支架上做静态陈列。设计时特意规避了真实战机的涉密结构元素，所有外形和结构都做了创意化调整，不存在对应真实服役机型的结构复刻，完全适配科普教学、文创展示的使用需求，结构上预留了足够的改装空间，使用者可以根据自身需求加装小型动力系统、灯光组件，改装为可飞行的航模或者动态展示模型，不需要对主体结构做大规模修改。
