四英寸长续航FPV穿越机机架结构设计

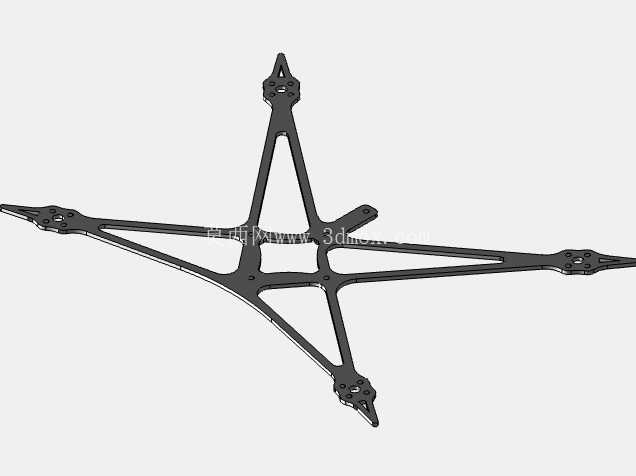

　　这款四英寸FPV机架的设计核心围绕长距离飞行场景展开，区别于常规竞速类机架优先追求机动性的设计逻辑，整套结构从选型初期就把续航冗余、结构耐用性放在了优先级最前端，适配户外长距离远航、复杂地形巡检这类对飞行时长有硬性要求的使用场景。从结构布局来看，机架采用了经典的正X型轴距布局，四英寸桨叶的安装位预留了足够的安全间隙，避免大油门状态下桨叶擦碰机臂导致射桨故障，机臂的截面做了梯形过渡设计，在不额外增加过多重量的前提下，提升了机臂根部的抗扭刚度，应对飞行中突发的气流切变、轻微擦碰障碍物时，不会出现机臂形变导致的动力轴线偏移，保障飞行姿态的稳定性。

　　考虑到远航场景下设备搭载的需求，机架上层飞控安装位预留了通用的2020mm、3030mm两种安装孔距，能够兼容市面上绝大多数主流的飞控、电调集成模块，同时在机架前部预留了摄像头安装调节位，支持0-45度的摄像头倾角调整，满足不同飞行速度下的视角需求，电池安装位做了加长的绑带固定槽，能够适配不同容量的4S锂电池，绑带槽边缘做了圆角钝化处理，避免长期使用过程中磨断绑带导致电池脱落。整套机架的结构件做了壁厚优化，非受力区域的壁厚控制在1.2mm，受力集中的机臂根部、螺丝安装柱位置做了局部加厚，加厚区域壁厚达到2.5mm，同时在安装柱根部设计了三角加强筋，既控制了整体机架的自重，又避免了炸机时安装柱断裂的问题。

　　从安装边界来看，机架的整体轴距控制在175mm，整机装配完成后的最大外轮廓尺寸不超过190mm，能够适配常规的四英寸穿越机便携收纳包，机架底部预留了15mm的离地间隙，在不平整地面起降时，能够避免底部搭载的GPS模块、图传天线直接接触地面造成磨损，同时底部的安装孔位支持扩展搭载小型运动相机、LED夜航灯等外设，满足不同场景下的搭载需求。在结构细节处理上，所有的螺丝过孔都做了沉头设计，螺丝装配完成后表面与结构件齐平，不会出现凸起的螺丝头剐蹭电池、线束的问题，机臂末端的电机安装位预留了走线槽，电机的三相线可以顺着走线槽埋入机架内部，既减少了飞行时的风阻，也避免线束外露被桨叶打到的风险。

　　整套机架的设计没有冗余的装饰性结构，所有的结构特征都服务于长距离飞行的实用性需求，在轻量化和结构强度之间做了平衡，相比同尺寸的竞速机架，自重降低了12%左右，能够预留更多的重量配额给电池，有效提升单架次的飞行时长，同时结构的抗冲击性能能够应对远航过程中可能遇到的突发碰撞，降低故障炸机的概率，适合长距离穿越飞行、户外线路巡检、偏远区域航测这类对飞行续航和可靠性有要求的使用场景。
