轻量化多旋翼无人机承载机架结构设计

这款机架的结构设计核心围绕多旋翼飞行平台的载荷适配展开，日常作业场景覆盖低空航拍测绘、农林植保挂载、小型物流配送以及应急巡检等多个领域，作为无人机整机的核心承载基体，所有飞控模块、动力系统、电池组、任务载荷都需要依托机架完成刚性固定，其结构刚度直接决定飞行过程中的姿态稳定性，避免飞行振动传导至任务设备引发成像模糊、传感器数据漂移等问题。

设计阶段优先考虑钣金成型工艺的落地性，主体承力结构采用弯折一体成型的钣金件，减少额外拼接带来的应力集中点，机臂安装位预留统一的安装孔距，适配市面上主流的22系列、23系列无刷电机安装尺寸，机臂与主体连接位置设计有加强翻边结构，抵消电机高速转动带来的交变扭矩，避免长期飞行后连接位出现金属疲劳裂纹。机架中心区域预留分层安装空间，上层可放置飞控板、GPS模块，下层可挂载电池与任务吊舱，两层之间预留15mm的走线间隙，方便电源线、信号线规整排布，避免线路干涉旋翼转动路径。

从安装边界来看，机架整体轴距适配300mm到350mm区间的多旋翼布局，中心板最大宽度控制在120mm以内，预留的电池仓可适配3S到4S规格的标准航模锂电池，挂载点位于整机重心正下方，可承载最大500g的任务载荷，不会引发整机重心偏移影响飞行操控性。机架底部设计有快拆式起落架安装位，采用卡扣式固定结构，无需额外螺丝即可完成起落架的拆装，方便日常收纳运输，起落架高度预留30mm的离地间隙，避免降落时底部挂载的相机、传感器直接触碰地面造成磕碰损伤。

结构设计过程中针对振动传导做了专项优化，电机安装位预留2mm厚度的减震垫安装槽，可加装硅胶减震垫过滤电机转动产生的高频振动，飞控安装位设计有独立的减震悬挂结构，进一步隔绝机身振动传递到惯性测量单元，保障飞行姿态数据采集的准确性。机架所有外露边缘都做了R2圆角处理，避免组装、调试过程中尖锐边角划伤操作人员，同时减少飞行过程中的空气阻力，边角处的导流设计可降低飞行时的风阻系数，提升续航表现。

考虑到户外作业的复杂工况，机架钣金件表面做了阳极氧化处理，具备基础的防腐蚀、耐刮擦性能，可适应雨天、高湿度环境下的短时作业需求，不会因为短时间淋雨出现结构锈蚀问题。机架的走线槽设计在结构梁内侧，所有线路都可隐藏在结构梁内部，既减少飞行时的风阻，也能避免树枝、电线等外物勾挂线路引发飞行事故。各个模块的安装孔位都采用标准化设计，飞控、电调、电池的安装孔距兼容市面上绝大多数通用航模配件，用户可根据自身需求灵活更换不同规格的动力系统、任务载荷，无需对机架进行二次打孔改装，降低改装带来的结构强度下降风险。

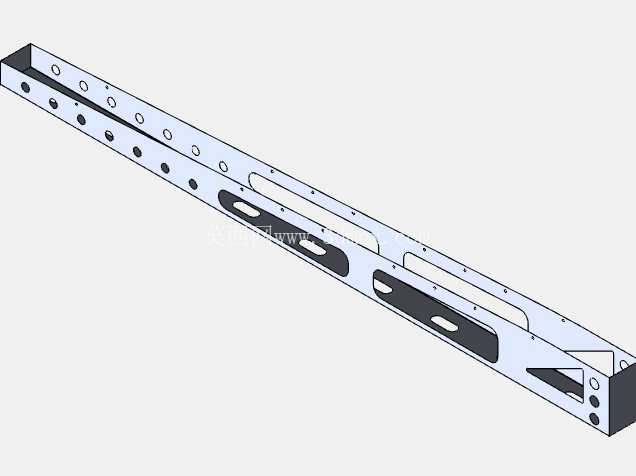

在受力结构的排布上，四根机臂的承力梁采用等强度设计，从中心板到电机安装位的截面厚度逐步变化，在保障结构刚度的前提下尽可能削减不必要的材料厚度，实现整机结构的轻量化，机架自身重量控制在120g以内，尽可能降低自重带来的续航损耗。机臂与中心板的连接位置设计有限位卡槽，安装时可直接卡入卡槽定位，无需反复调整机臂角度即可保障四个机臂的同轴度，降低组装过程中的调试难度，即使是新手用户也能快速完成整机组装，保障机臂角度一致带来的飞行稳定性。
