七寸穿越机FPV飞行机架结构设计

这款七寸规格的FPV机架，是针对长距离飞行、影视航拍以及定制化FPV项目开发的承载结构，作为整台无人机的核心安装基体，所有飞控、电调、电机、图传、电池、相机等部件都需要依托机架完成固定，其结构强度、重量分布、安装兼容性直接决定了整机的飞行稳定性与抗冲击能力。从实际应用场景来看，七寸桨适配的机架相比常见的五寸穿越机，拥有更长的续航留空时间与更大的载荷冗余，既可以搭载轻量化的高清拍摄设备完成影视素材的低空跟拍，也能搭载远距离图传设备完成长距离航线飞行，同时足够的结构强度也能支撑一定程度的花飞动作，满足FPV爱好者、行业航拍从业者的不同使用需求。

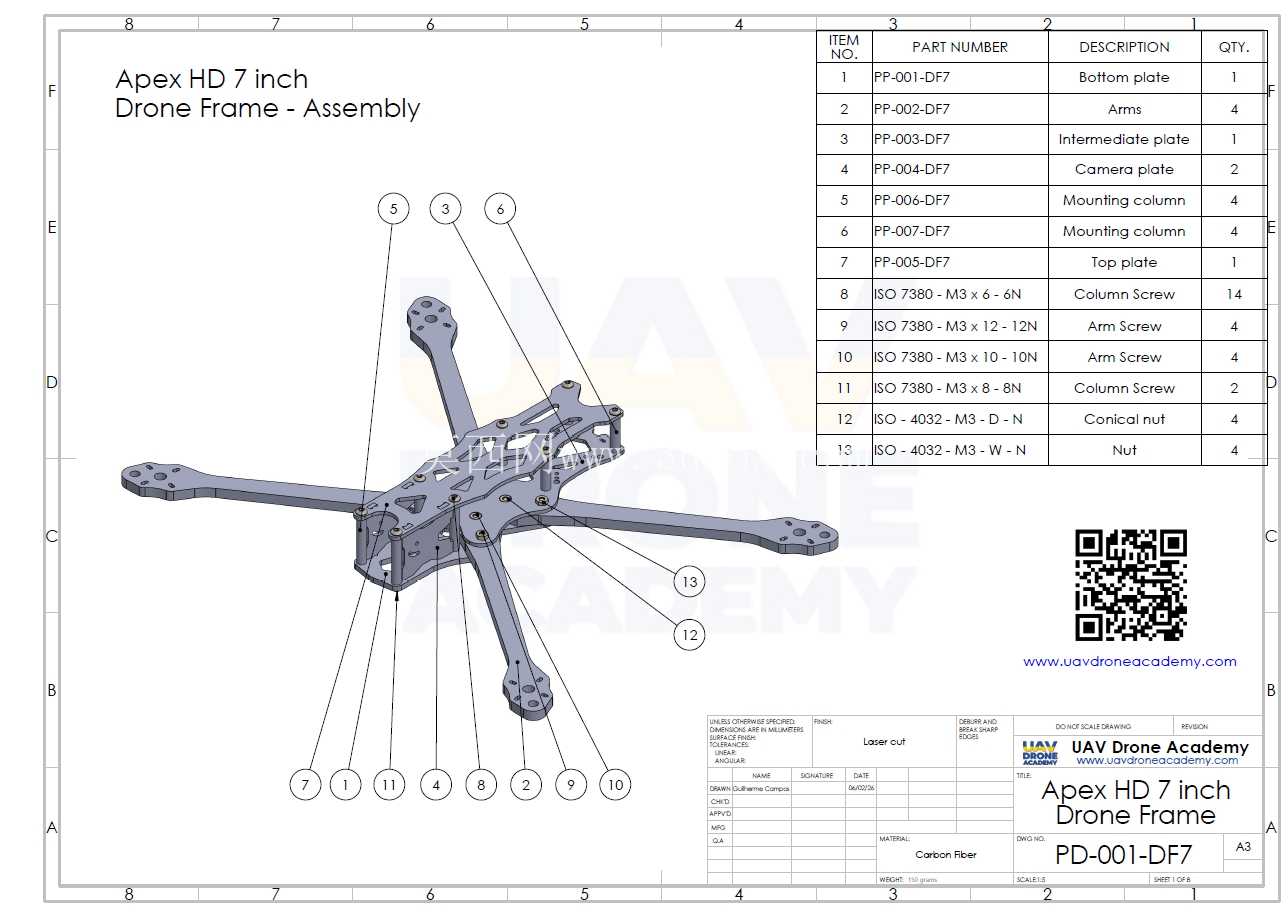

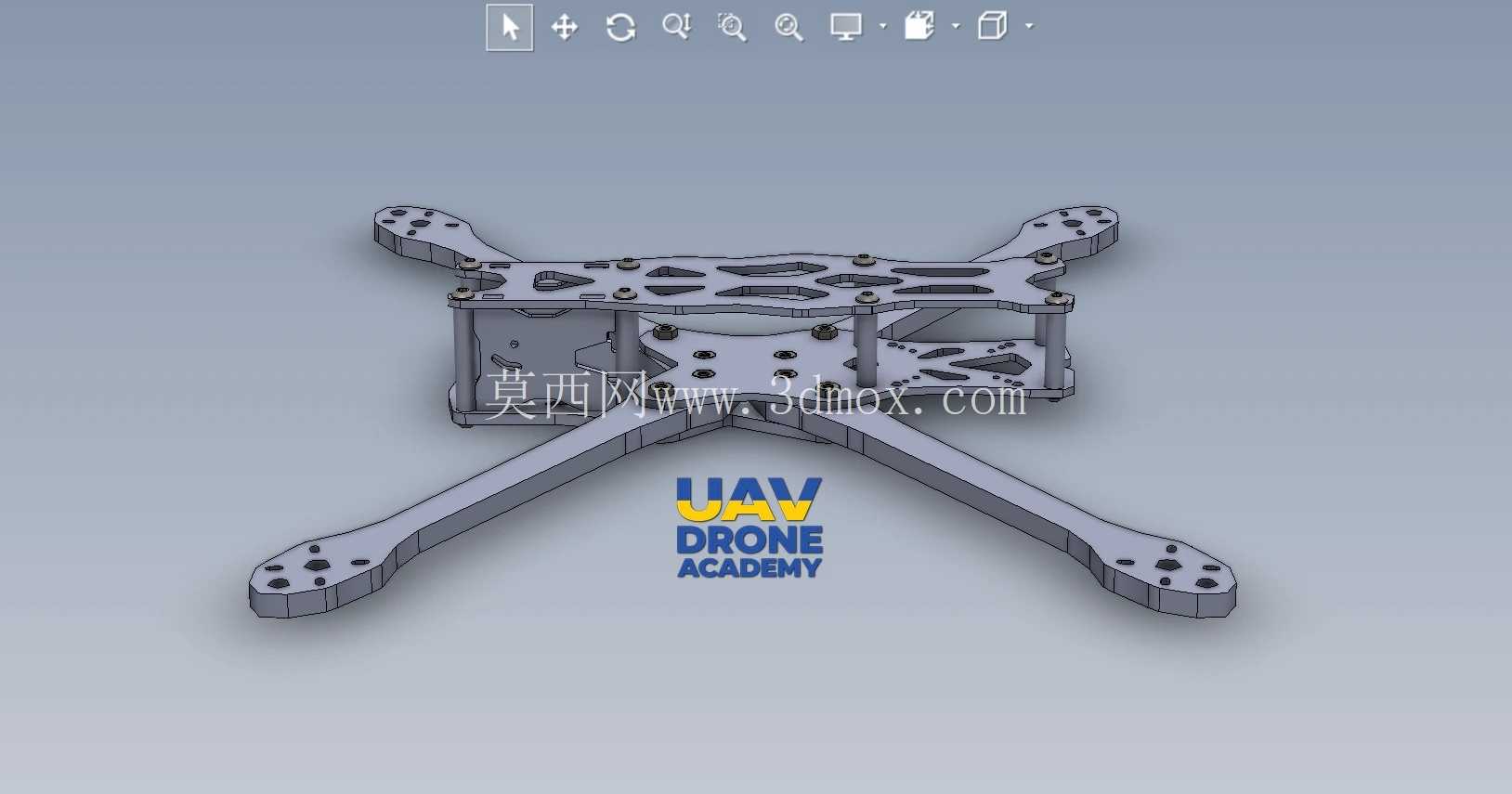

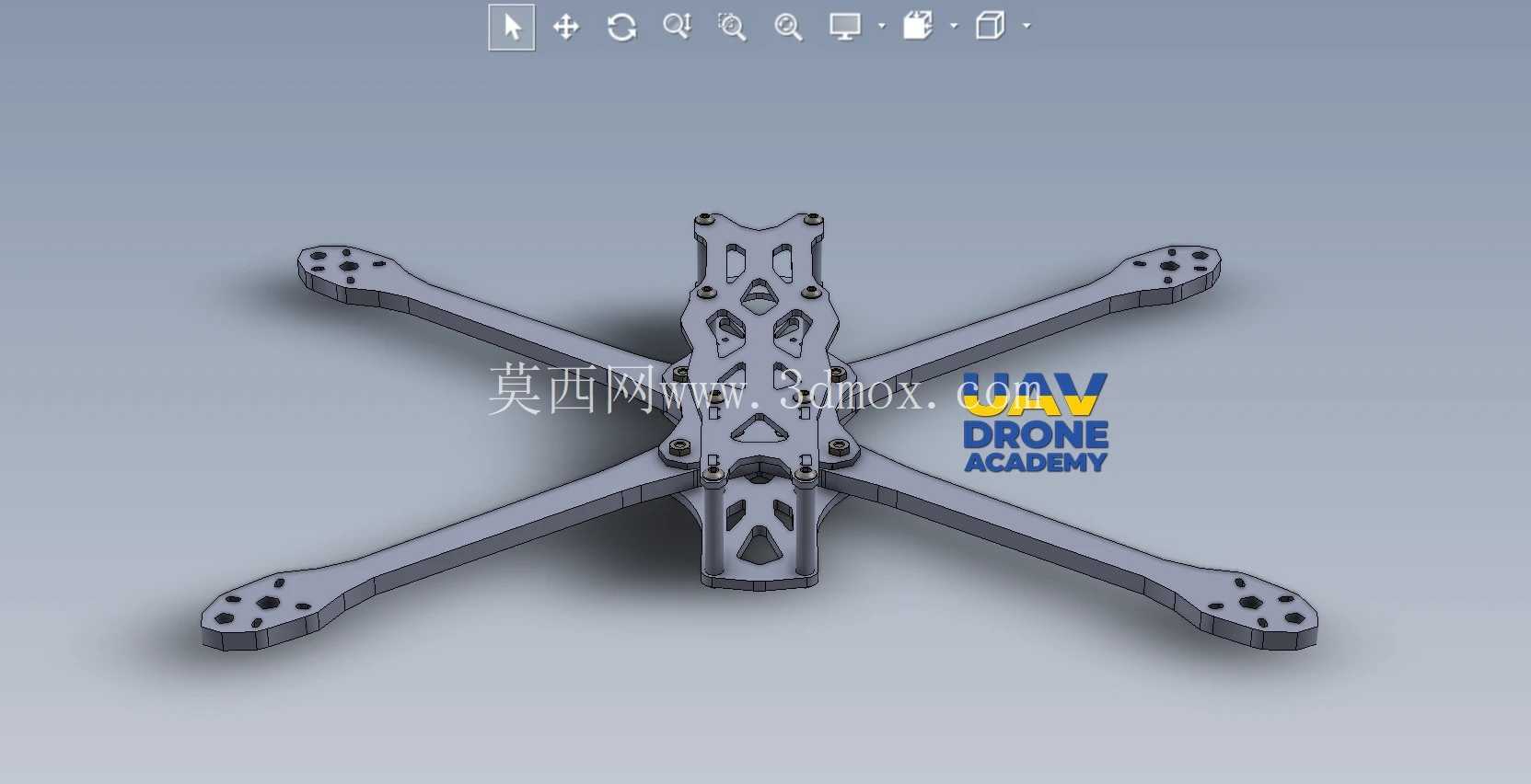

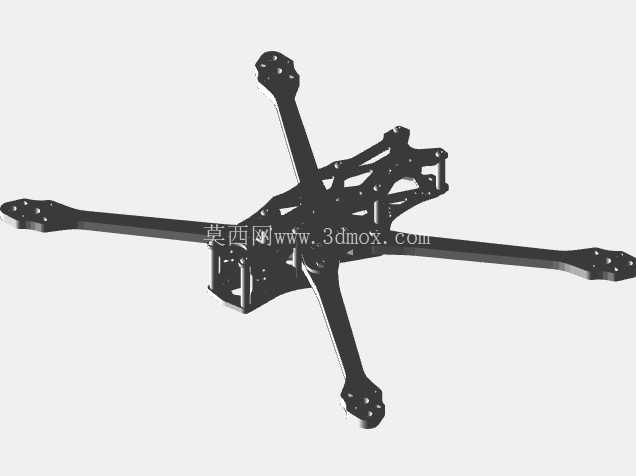

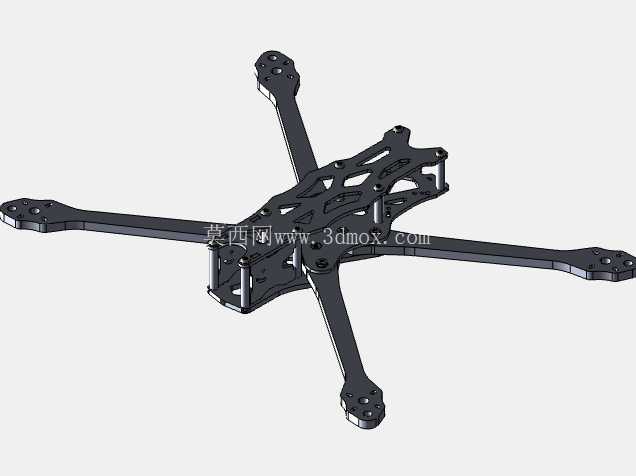

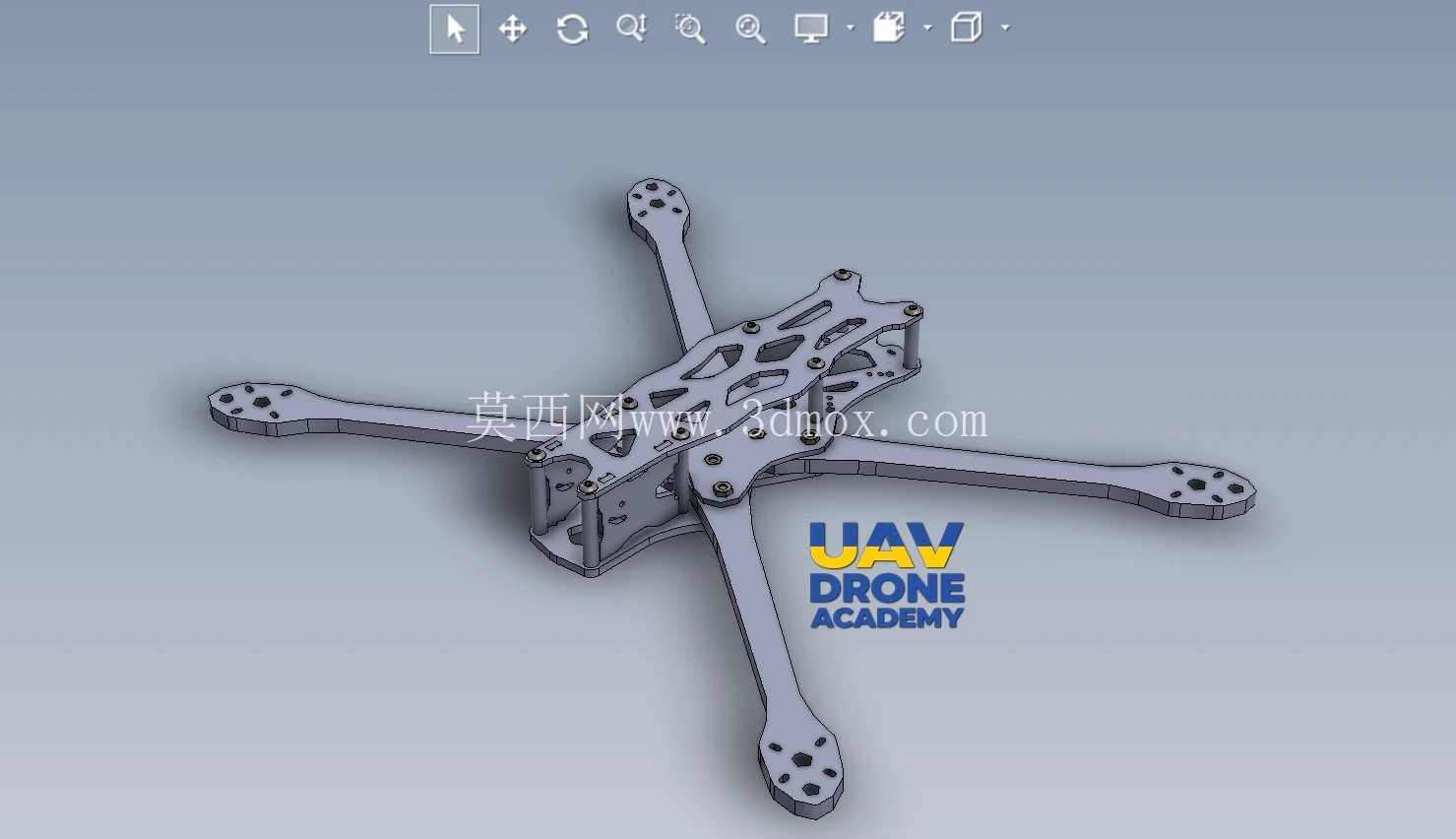

在结构设计思路上，这款机架采用了经典的正X型机臂布局，四个机臂对称分布于中心板四周，这种布局的优势在于飞行时的动力输出对称性更好，飞控的PID参数调试难度更低，无论是做翻滚、横移等特技动作还是平稳航线飞行，都能获得更线性的操控反馈。中心板区域做了大面积的镂空减重设计，在保证结构刚性的前提下尽可能去除非受力区域的材料，降低整机起飞重量，镂空的间隙同时也能为电调、飞控等发热元件提供自然散热的风道，减少长时间大油门飞行时的电子设备积热问题。机臂与中心板的连接位置做了加厚的安装凸台，搭配金属压铆螺母柱完成上下中心板的锁紧，避免飞行过程中机臂出现松动移位，同时机臂末端的电机安装孔位预留了多组安装距，可以适配不同规格的无刷电机，满足不同动力配置的改装需求。

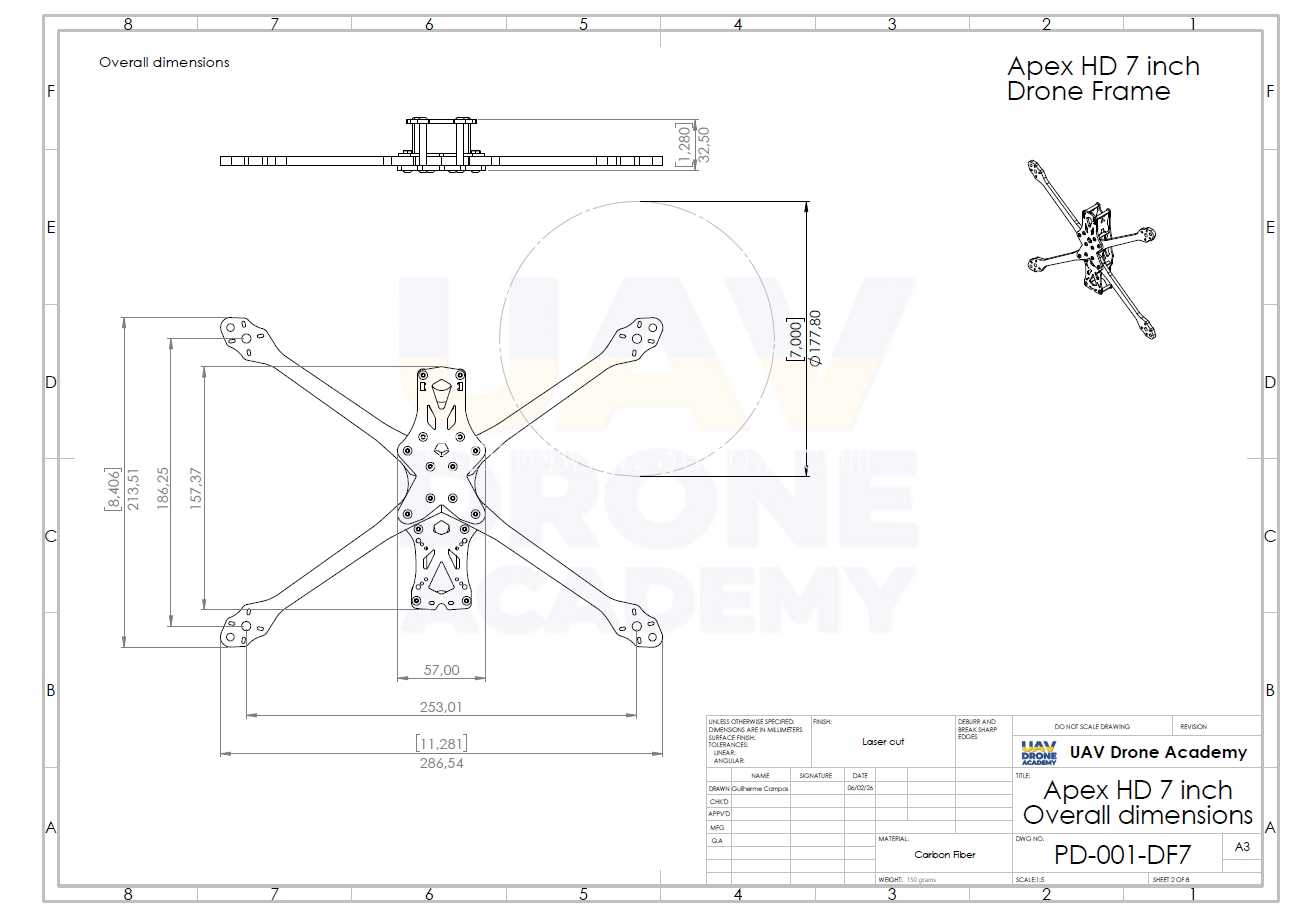

从安装边界来看，这款机架的机臂长度适配七寸规格的螺旋桨，安装时需要注意桨叶与中心板上搭载设备的安全间隙，避免大油门飞行时桨叶打到线材或者外置设备。中心板的安装孔位按照主流飞控、电调的标准安装孔距设计，可以直接兼容市面上绝大多数的商用飞塔系统，不需要额外做打孔改装。相机安装区域预留了可调角度的安装位，可以根据拍摄需求调整FPV摄像头以及高清运动相机的俯仰角度，适配不同的拍摄视角。机架整体的重心设计落在中心板的几何中心位置，安装电池时可以根据电池的重量调整绑扎位置，进一步优化整机的重心分布，减少飞行时的姿态修正负担。

在结构强度设计上，机臂采用了等强度的变截面设计，靠近中心板的受力最大位置做了加宽加厚处理，向机臂末端逐步收窄，在保证炸机时抗冲击能力的同时，尽可能降低机臂自身重量。机臂末端的电机安装座做了加厚处理，能够承受电机高速转动时的震动以及炸机时的瞬间冲击力，减少电机座断裂的概率。上下中心板之间的支撑柱采用均匀分布的布局，将锁紧力均匀分散到整个中心板区域，避免单个位置锁紧力过大导致中心板变形。整个机架的所有棱角位置都做了倒角处理，既可以减少飞行时的风阻，也能避免组装时尖锐边角划伤线材或者操作人员。

对于结构设计从业者来说，这款机架的设计逻辑非常值得参考，在航模结构设计中，重量与强度的平衡是核心难点，这款机架通过镂空、变截面、局部加强的设计方式，在控制整体重量的前提下，保证了关键受力位置的结构强度，同时标准化的安装孔位设计，最大化提升了配件兼容性，降低了用户的改装成本。在实际组装使用时，需要注意机臂安装螺丝的锁紧力矩，过大的锁紧力矩可能会导致碳纤板材出现隐裂，影响结构强度，过小的锁紧力矩则可能在飞行过程中出现机臂松动。另外在安装电子设备时，需要注意线材的走线方向，尽可能将线材固定在中心板的镂空间隙中，避免线材突出到桨叶旋转平面内，造成飞行事故。
