带过渡旋转功能的重载工位转运手推车

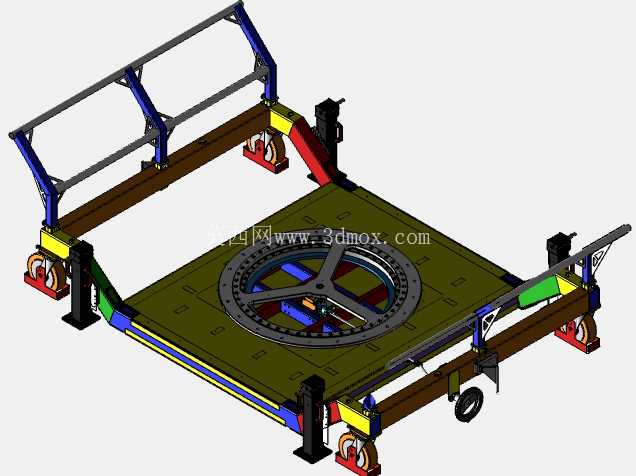

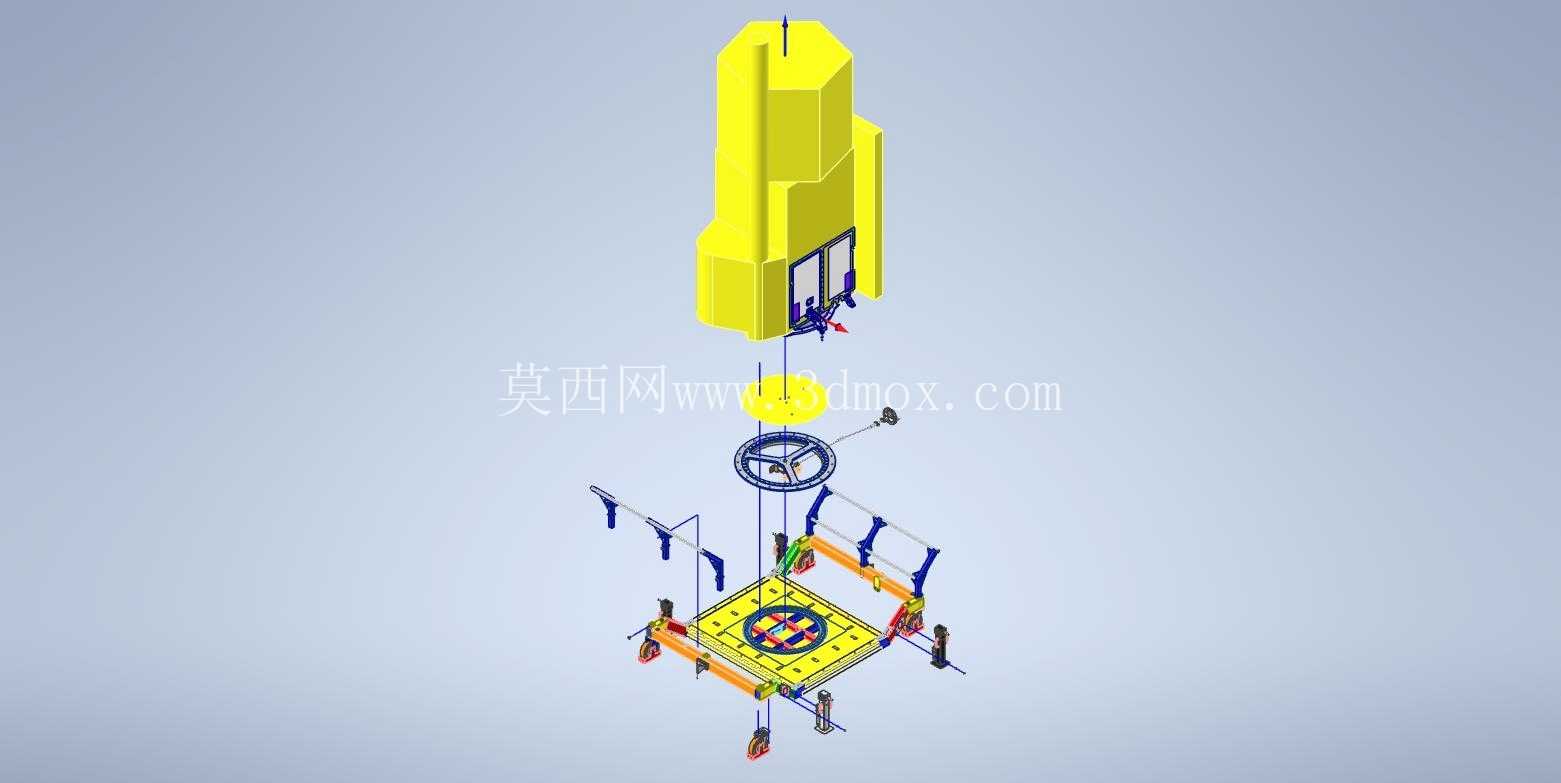

　　这款手推车组件主要面向重型工件的车间跨工位转运场景，在铸造、重型机加工、大型结构件焊接车间的工序衔接环节使用，解决大质量工件在不同加工工位间转运时，需要反复吊装对位、调整角度的痛点，尤其适配需要在转运过程中完成姿态调整、对接上下料工位的生产场景。从结构设计来看，整车采用框架式焊接承载主体，底部承载平台预留了大直径回转支承安装位，旋转机构集成在平台中心位置，可实现承载面360度平稳回转，过渡衔接机构布置在平台两侧与车架端部，可直接对接生产线边的固定滚道或工位台，无需额外吊装即可完成工件从固定工位到转运车的平移过渡，大幅减少重型工件吊装对位的辅助工时。

　　设计阶段优先考虑了焊接结构的工艺合理性，所有承载梁均采用标准型钢下料拼焊，支撑立柱与主横梁的连接位置设置了加强筋板，避免重载工况下出现焊缝开裂或结构变形；轮组配置兼顾了移动灵活性与驻停稳定性，定向轮与万向轮搭配布置，同时在车架四角设置了可调节支撑脚，当车辆停靠在对接工位时，可降下支撑脚将整车抬升，让轮组脱离承载状态，保证旋转作业和工件过渡过程中整车不会出现位移或晃动。

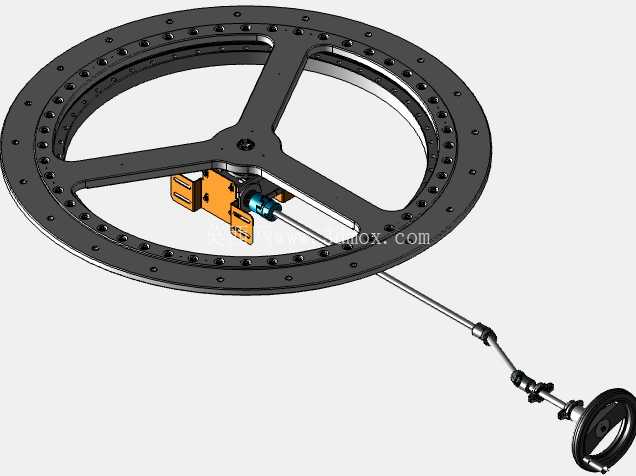

　　回转机构的安装基准面在焊接工序中预留了加工余量，待整体框架焊接完成后再进行二次机加工，保证回转支承的安装平面度，避免旋转过程中出现卡滞或承载不均的问题；两侧的过渡导向机构采用可调高度设计，可适配不同高度的线边工位对接需求，导向面做了倒角处理，减少工件平移过程中的卡刮风险。从安装边界来看，整车的宽度尺寸适配车间标准通道的通行要求，长度方向预留了扶手安装位与停靠缓冲块位置，旋转平台的最大回转直径不超出车架主体的外轮廓边界，避免回转过程中与周边设备或人员发生碰撞；承载平台表面设置了阵列式安装螺孔，可根据不同工件的装夹需求定制工装夹具，无需对平台主体进行二次焊接改造。

　　在结构细节处理上，所有外露的焊接棱边均做了倒角打磨，避免人员操作时出现磕碰划伤；轮组安装座采用加厚钢板焊接，与主车架的连接采用连续焊缝，保证重载移动时的结构强度；旋转机构设置了锁止装置，可在0度、90度、180度等常用角度位置实现锁止，方便工件在特定角度下的对接与装配。不同于普通轻型转运手推车，这款组件的设计核心围绕重型工件的平稳转运与角度调整需求，将过渡对接与旋转功能集成在同一台转运设备上，省去了工序间额外的角度调整设备与吊装作业，在多品种小批量的重型工件生产场景中，可有效降低工位间的转运辅助成本，提升工序衔接的效率。设计过程中针对不同承载部位的受力情况做了差异化的材料选型，主承载梁采用厚壁矩形管，辅助支撑结构采用标准角钢，在保证整体结构强度的前提下尽可能控制整车自重，降低移动时的人力或牵引阻力；回转支承选型根据额定承载重量匹配了相应规格的交叉滚子回转支承，可同时承受轴向力、径向力与倾覆力矩，满足偏心负载下的平稳旋转需求。
