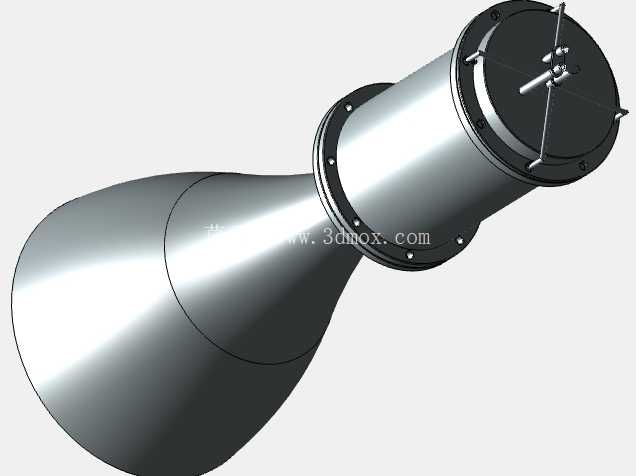

K-1液体火箭发动机结构三维建模

　　本次呈现的K系列火箭发动机结构，核心面向航天推进系统教学演示、业余航天爱好者结构验证、初级推进装置原理样机研发场景使用，可作为高校航天工程专业推进系统课程的具象化教学载体，也能为民间业余探空火箭研发团队提供基础结构参考，帮助研发人员快速梳理液体火箭发动机的核心部件布局逻辑，省去从零开始梳理结构拓扑的重复工作。从实际用途来看，该结构完整还原了挤压式循环液体火箭发动机的核心构型，覆盖推力室、喷管、连接法兰、顶部安装接口等核心功能段，可直接用于原理验证阶段的结构干涉检查、安装路径模拟，也可作为铸造工艺试制的基础母模，适配小批量试验件的快速铸造成型需求，帮助工艺人员提前预判铸件分型面位置、壁厚均匀性，减少铸造过程中的缩松、冷隔缺陷出现概率。

　　从功能特性上看，该结构采用分段式法兰连接设计，燃烧室段与喷管段通过周向均布的螺栓法兰实现刚性连接，既保证了燃烧室段的结构强度，也方便试验阶段快速拆解检查内壁烧蚀情况；喷管段采用经典的拉瓦尔构型，收敛段与扩张段的型面过渡平滑，没有明显的曲率突变，能在原理层面保证燃气膨胀过程的流场连续性，减少型面带来的流阻损失；顶部预留的安装接口可适配常见的推进剂喷注器安装尺寸，接口端面的密封槽结构清晰，建模时还原了密封件安装的边界尺寸，方便设计人员直接匹配标准O型圈进行密封结构设计。设计思路上，整个结构没有做过度的轻量化镂空，所有壁厚均按照试验件的最小铸造壁厚要求设置，避免薄壁结构在铸造过程中出现浇不足的问题；法兰盘的螺栓孔位置采用均布设计，孔边距符合机械设计通用规范，不会出现螺栓安装时与相邻结构干涉的问题；喷管外壁没有设置复杂的冷却通道结构，保留了基础的壁厚尺寸，方便后续使用者根据自身的冷却方案，在现有外壁基础上二次加工铣槽或者缠绕冷却管路，预留了足够的结构修改空间。

　　外形尺寸与安装边界方面，整个发动机整体为回转体构型，最大外径位于喷管出口段，燃烧室段外径小于法兰盘外径，顶部安装法兰的螺栓孔分布圆直径与喷管连接法兰的螺栓孔分布圆直径做了差异化设计，避免安装时出现螺栓孔错位的问题；整体轴向长度的比例按照常规探空火箭发动机的长径比设置，安装时可通过顶部法兰直接与推进剂贮箱的下端面连接，连接面的平面度在建模时按照密封要求做了基准约束，不需要额外调整安装面即可满足静密封的平面度要求；喷管出口端面没有设置额外的连接结构，不会对燃气射流造成干扰，同时喷管外壁与发动机轴线的同轴度在建模时做了基准约束，能减少安装后推力偏心的问题。

　　需要注意的是，该结构仅作为原理验证与教学演示使用，没有做承压强度校核与热防护结构设计，实际用于热试车试验前，需要根据所用推进剂的 chamber 压力、燃烧温度重新做壁厚强度校核，补充冷却结构与热防护层设计，同时要根据实际使用的推进剂类型匹配对应材质的密封件，避免出现密封失效或者结构烧穿的问题。对于三维建模从业者来说，该模型的建模逻辑采用回转体加阵列特征的经典结构设计思路，所有特征均保留了完整的参数化建模历史，可直接编辑参数调整各段尺寸，适配不同推力等级的发动机设计需求，也可作为典型的回转体法兰连接结构建模练习案例，帮助初学者掌握大型回转类结构的建模基准选择、特征顺序排布技巧，避免建模过程中出现特征参考丢失、参数关联混乱的问题。
