Lidl手抛滑翔机复刻改型结构设计

这款手抛滑翔机的复刻改型设计，最初的参考来源是市售的平价泡沫玩具滑翔机，这类产品本身是面向普通消费者的休闲玩具，出厂状态仅具备最基础的手抛滑翔能力，结构强度、气动效率都仅能满足短距离抛飞的最低需求，在航模爱好者群体中，这类廉价玩具机是非常热门的改装基底，不少爱好者会通过结构补强、动力加装、气动修型，将其改造为具备遥控飞行能力甚至动力飞行能力的航模作品，这款改型设计正是瞄准这一应用场景完成的结构复刻与优化。

从实际使用场景来看，该改型滑翔机既可以保留手抛滑翔的使用属性，作为休闲户外玩具使用，也可以作为航模改装的基础载体，供爱好者加装遥控舵机、动力电机、电池等组件，改造为遥控滑翔机或者小型动力航模，适配公园飞、小场地斜坡滑翔等多种飞行场景，相比从零开始设计航模结构，基于成熟玩具机的测量复刻能够大幅降低设计验证成本，依托原有玩具机经过市场验证的基础气动布局，减少初期试飞的调试工作量。

在功能特性的调整上，这款改型针对原版玩具机的机翼结构做了针对性修改，原版玩具机的机翼外侧带有向上弯曲的二面角设计，这个设计的初衷是提升玩具机的飞行自稳定性，让没有操控经验的普通用户随手抛出也能保持平稳滑翔，不会轻易失稳坠机，但对于有一定操控经验的航模爱好者来说，过大的机翼上反角会降低滚转操控的灵敏度，在做斜坡滑翔动作时的响应不够跟手，因此改型设计直接去除了机翼外侧的上反弯曲结构，将机翼修改为平直翼构型，虽然一定程度上降低了自稳特性，但大幅提升了滚转响应速度，更适合有操控基础的用户完成斜坡翱翔、特技动作等飞行需求。

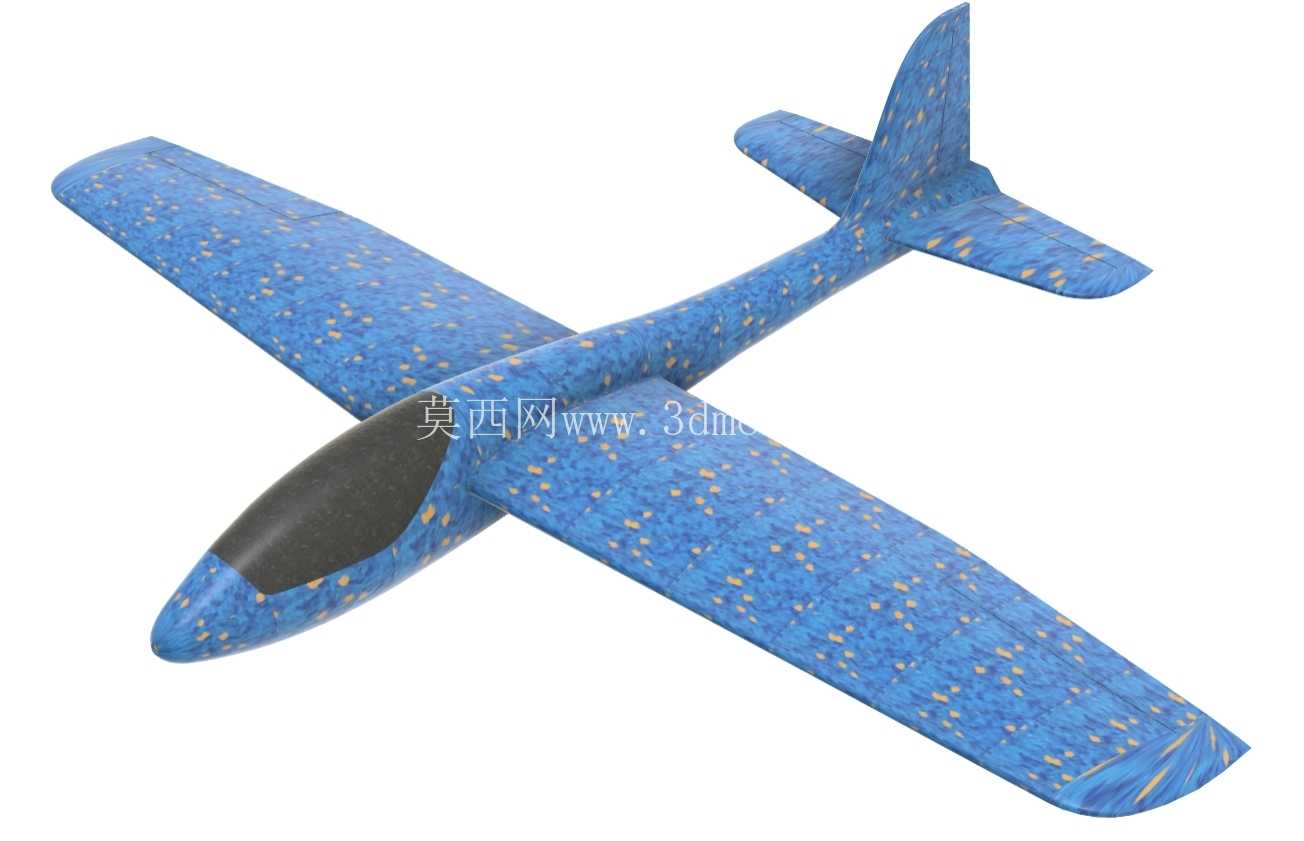

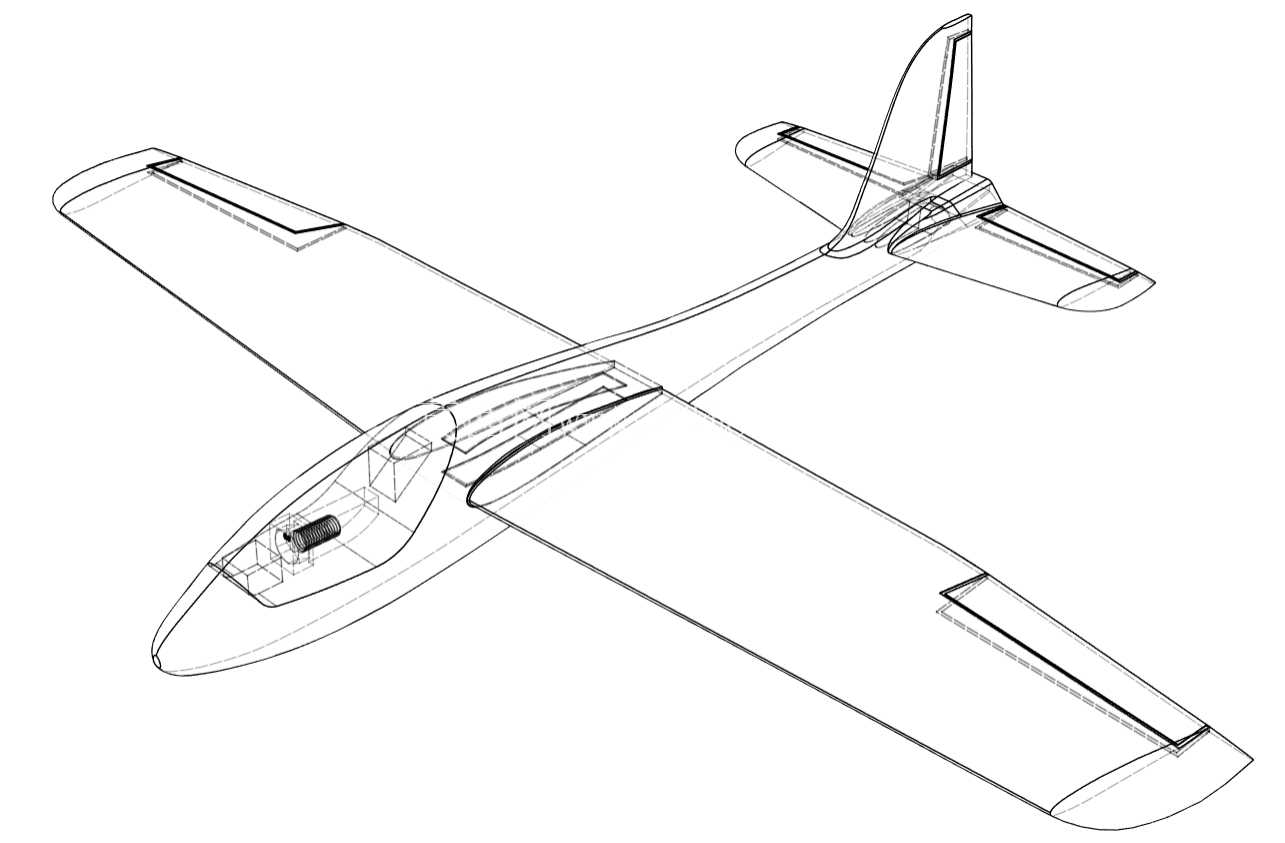

设计过程中采用了实物测量结合影像参考的方式完成三维结构复刻，由于原版玩具是泡沫热压成型的量产产品，曲面过渡存在一定的制造公差，建模过程中对部分曲面做了平滑优化，对于翼尖、尾翼顶端等对气动影响较小、且实物测量存在误差的部位，做了适当的尺寸调整，保证曲面过渡的顺滑度，避免建模过程中出现曲面褶皱、曲率突变的问题。机身主体的结构设计预留了改装冗余，机身内部的空腔尺寸可以容纳常规的小型航模电池、接收机、舵机等组件，机头位置预留了配重调整空间，用户可以根据自身的改装配置调整机头配重位置，将整机重心调整到合适的区间，按照设计参考值，当机身泡沫材料密度设置为31.18kg/m³、机头配重螺栓设置为30g时，整机重心位置处于翼弦的合理区间内，能够保证滑翔飞行时的俯仰稳定性，不需要用户再反复调试配重位置。

结构细节上，改型版本的机翼后缘厚度设置为3毫米，相比原版玩具机的后缘厚度更薄，能够有效降低飞行过程中的翼型阻力，提升滑翔比，让飞机在无动力状态下的留空时间更长。尾翼部分沿用了原版玩具机的常规布局，水平尾翼与垂直尾翼的位置、尺寸都参考实物测量值做了等比例复刻，保证俯仰与偏航通道的稳定性与原版机型保持一致，降低改装后的试飞调试难度。对于需要通过3D打印制作结构改装件的用户来说，建模过程中对机翼与机身的连接位置、尾翼与机身的插接位置都做了安装边界的明确标注，用户在打印连接件时可以直接参考模型上的配合尺寸做公差调整，建议在正式制作全机结构前，先对连接部位、受力较大的部位做测试打印，验证配合精度与结构强度，再根据测试结果调整尺寸公差，避免出现安装不上或者结构强度不足的问题。

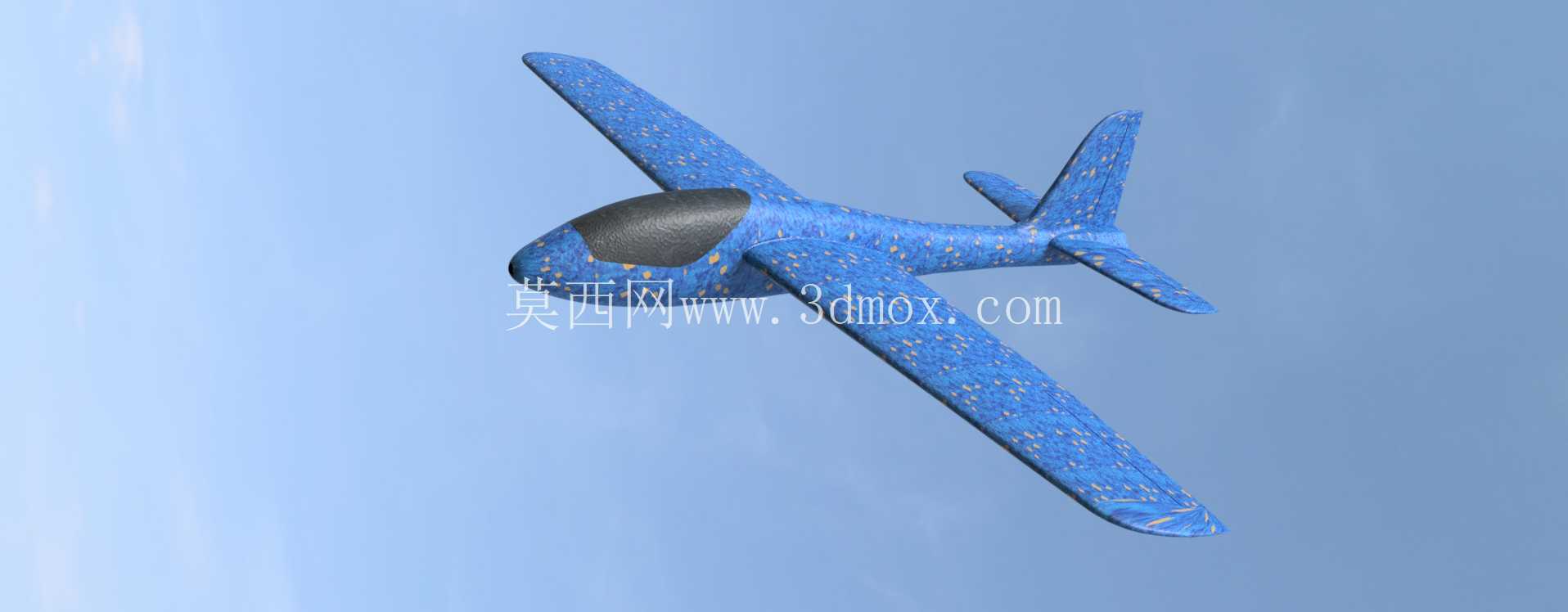

从气动设计的角度来说，平直翼的改型虽然牺牲了一部分自稳能力，但换来了更好的滑翔性能与操控响应，在小场地斜坡滑翔场景下，平直翼构型能够更好地利用坡面上升气流，实现更长时间的无动力翱翔，同时更灵敏的滚转响应也能让玩家完成更多基础特技动作，拓展了这款玩具基底机型的使用场景。机身的曲面设计完全贴合原版泡沫机型的握持手感，手抛时的握持位置刚好处于机身重心附近，用户抛出时不需要刻意调整握持点就能保证出手时的姿态稳定，降低手抛起飞的操作门槛。
