直升机主旋翼变距操纵机构结构设计

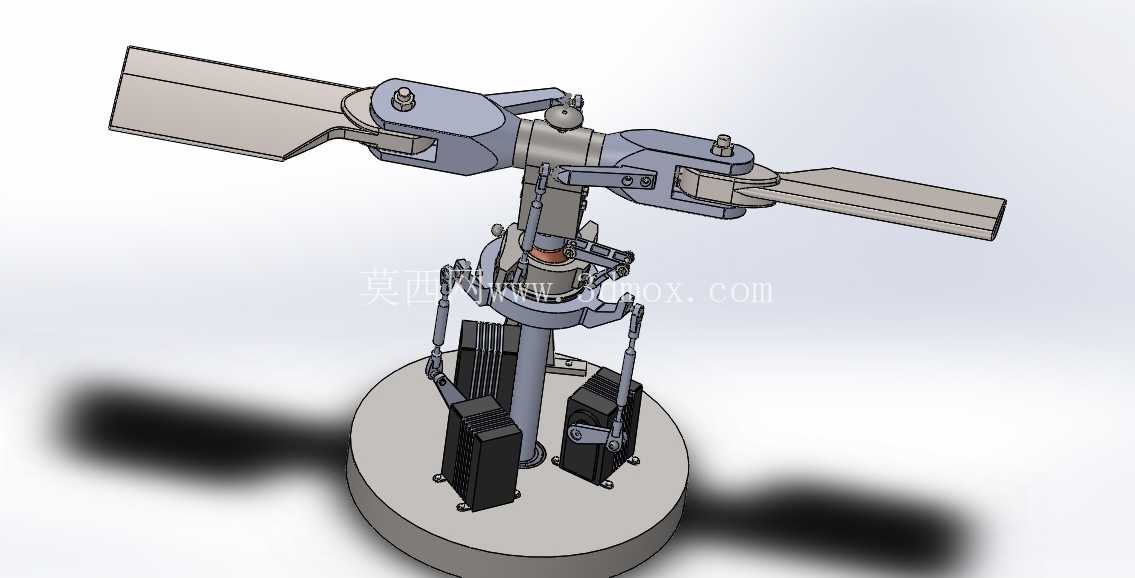

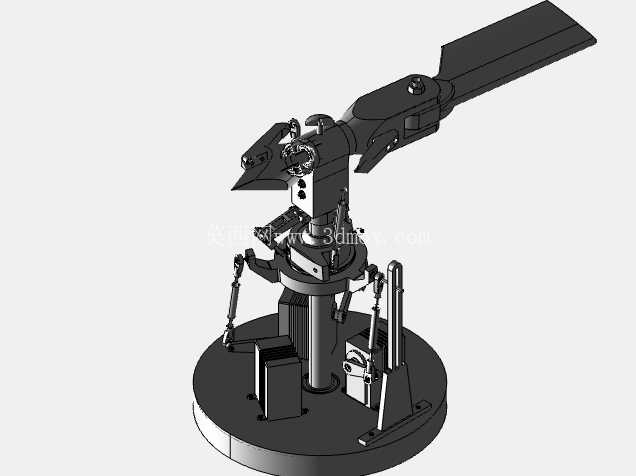

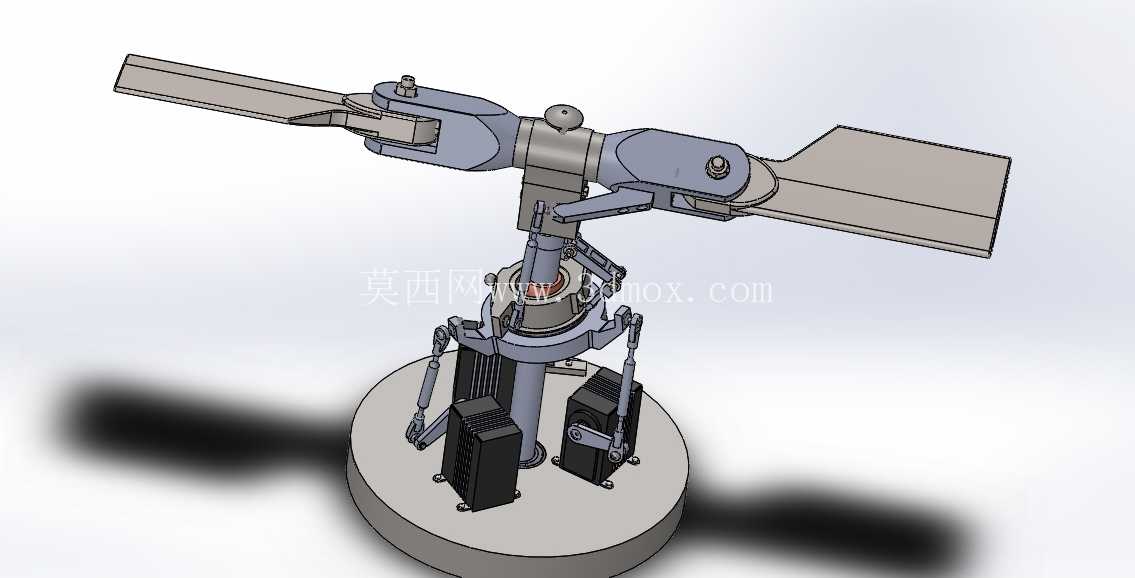

在旋翼类航空器的结构体系中，主旋翼系统是直接决定飞行姿态控制、升力输出特性的核心功能部件，这套模型完整还原了铰接式主旋翼的核心机械结构，覆盖了从桨毂安装基座到桨叶夹持段、从周期变距舵机到自动倾斜器的全部传动链路，可直接用于旋翼系统原理验证、结构教学演示以及小型无人直升机的改型设计参考。

从实际应用场景来看，这类双叶铰接式主旋翼结构广泛适配起飞重量在20kg-120kg区间的无人直升机，可用于农林植保作业的无人直升机平台、电力巡线作业的旋翼无人机、航空测绘旋翼机以及小型有人驾驶实验类直升机的旋翼系统选型参考，其结构设计直接决定了旋翼系统的操纵响应速度、变距行程范围以及高速旋转下的动平衡稳定性。

整套结构的安装基准为底部的圆形安装法兰盘，法兰盘上预留了三组舵机安装位与中心主轴的穿装孔位，安装时需保证法兰盘平面与旋翼旋转轴线的垂直度误差不超过0.02mm，避免高速旋转时产生额外的振动载荷；中心主轴采用阶梯轴设计，下端与动力输出端连接，中部套装自动倾斜器的旋转环与不旋转环，上端通过锁紧螺母与桨毂主体固连，主轴的轴向窜动量需控制在0.05mm以内，防止变距操纵时出现虚位。

桨毂主体采用分体式铰接结构，两个桨叶夹持臂通过水平铰与中心基座连接，可实现桨叶的挥舞运动，抵消前飞时旋翼左右两侧的升力不对称问题；夹持臂与桨叶连接位置设置有轴向铰，可实现桨叶的变距转动，变距摇臂通过连杆与自动倾斜器的旋转环连接，当自动倾斜器产生倾斜位移时，会带动两个桨叶的桨距产生周期性变化，从而实现直升机的前后、左右方向的飞行姿态控制，当自动倾斜器整体上下位移时，会同时改变两个桨叶的总距，实现升力大小的整体调节。

设计过程中重点考虑了旋转部件的动平衡匹配，两个桨叶夹持臂的重量差控制在0.5g以内，桨叶安装后需进行整体动平衡调试，将剩余不平衡量控制在G2.5级精度要求内；自动倾斜器的球铰副采用自润滑衬套设计，可减少维护频次，同时保证倾斜操纵时的运动顺滑度，无卡滞点；三组舵机呈120°均匀分布在安装法兰盘上，舵机摇臂通过球头连杆与自动倾斜器的不旋转环连接，通过三个舵机的差动位移即可实现自动倾斜器的任意角度倾斜与整体升降，完成全部旋翼操纵动作。

外形尺寸方面，整套旋翼系统的总高度从安装法兰底面到桨毂顶端约为210mm，两片桨叶展开后的总旋转直径约为720mm，安装法兰的直径为180mm，法兰上的安装孔位按照60°均布设置，可适配多数标准无人直升机的主旋翼安装座；桨叶夹持段的开口尺寸适配厚度为12mm、弦长为65mm的标准旋翼桨叶，夹持位置设置有防滑齿面与锁紧螺栓孔，可保证桨叶在大拉力工况下不会出现滑移脱出问题。

结构细节上，所有铰接位置的销轴都采用了防松设计，开口销与锁紧螺母的组合可避免高速旋转时销轴脱出；自动倾斜器的旋转环与不旋转环之间设置有推力轴承，可承受旋翼旋转时产生的巨大轴向载荷，同时降低旋转时的摩擦阻力；舵机安装位设计有长条形调节孔，可在装配时调整连杆长度，消除操纵机构的装配虚位，保证操纵精度。

这套结构在设计时充分考虑了实际工况下的载荷传递路径，桨叶产生的升力通过水平铰传递到中心主轴，再通过主轴传递到机身结构，变距操纵的载荷通过连杆传递到舵机，整个传力路径清晰，没有冗余的结构部件，在保证结构强度的前提下尽可能降低了旋翼系统的整体重量，提升了旋翼系统的功重比。
