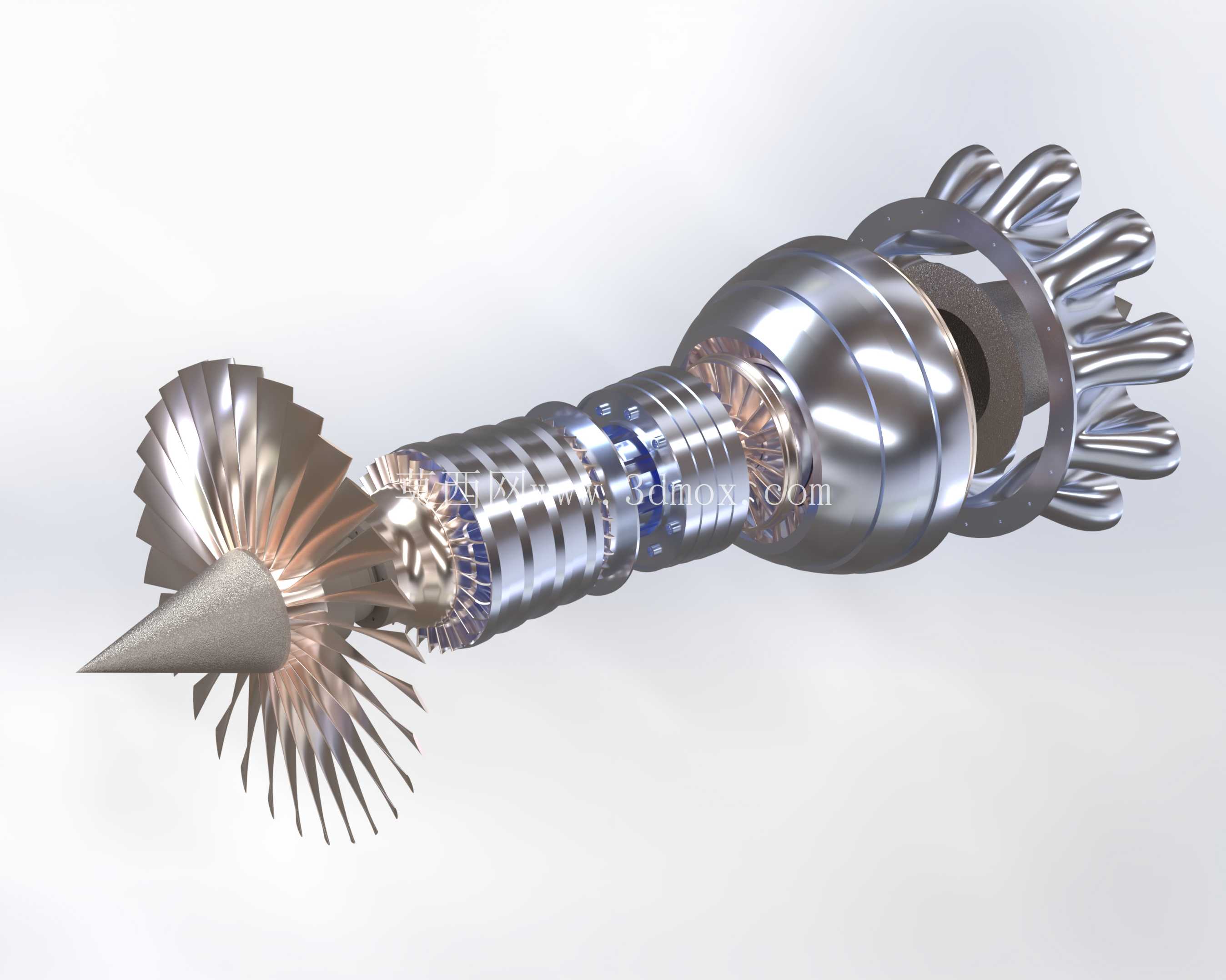

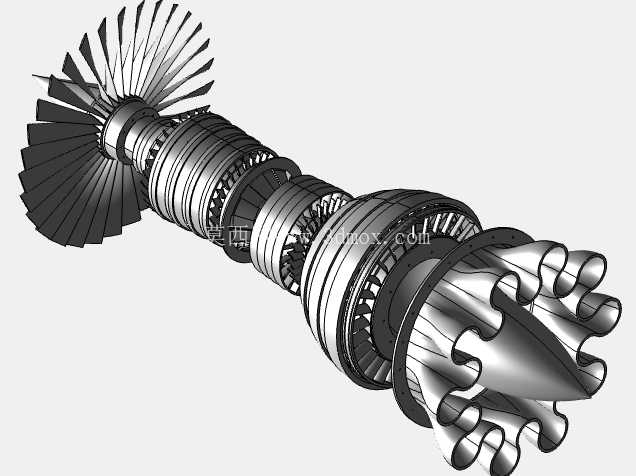

从实际装机应用场景来看,这类分区域设计的外壳结构,既适用于民用大涵道比涡扇的干线客机动力单元,也可经过参数调整适配小型公务机、军用教练机的小涵道比动力配置,不同区段的材料选型与结构强化方向,完全对应发动机运行时各位置的实际工况:最前端的风扇外壳段,直接对接进气道来流,工作温度处于常温区间,仅需承受进气负压与风扇叶片旋转带来的气流脉动载荷,因此结构设计上优先考虑轻量化,预留了复合材料铺层或者轻质钛合金钣金成型的安装接口,内壁型面严格匹配风扇叶片的叶尖间隙要求,避免叶尖碰磨的同时减少气流泄漏损失,安装边界上预留了进气道连接法兰、反推装置挂载点的接口位置,可直接对接上游进气组件与下游反推作动结构。在航空推进系统的结构设计环节,涡轮风扇发动机的外壳组件是直接决定整机运行可靠性、流道密封性与环境适配性的核心承载结构,本次呈现的多级外壳结构完整覆盖了风扇段、压气机中段、涡轮排气段三个核心功能区段,完全匹配真实大涵道比涡扇发动机的温度场、压力场分布设计逻辑。
中间的压气机外壳段,随着压气机级组逐级压缩空气,腔体内温度、压力逐步升高,同时还要承受压气机转子旋转带来的振动载荷,因此结构上设计了周向分布的加强肋与对接法兰,法兰位置预留了螺栓安装孔的位置度公差基准,可适配机加工钢或者精密铸铝的成型工艺,外壳内壁对应压气机静子叶片的安装位置设计了卡槽结构,可直接固定静子叶栅,同时预留了压气机引气接口、间隙测量传感器的安装位,满足压气机段的引气防冰、状态监测的功能需求,安装边界上与前后段外壳采用止口定位结构,保证整段机匣的同轴度公差,避免转子旋转时出现动静碰磨故障。
后端的涡轮排气外壳段,直接接触燃烧室排出的高温燃气,工作温度处于镍基合金的适用区间,因此结构设计上优先考虑高温强度与热变形补偿,外壁设计了多组径向分布的支撑辐条,连接涡轮承力机匣与外涵道壳体,同时预留了涡轮导向器、加力燃烧室组件(针对军用小涵道比机型)的安装接口,排气端的型面按照收敛-扩张流道设计,保证高温燃气的膨胀做功效率,安装边界上考虑了高温热膨胀的间隙补偿,法兰连接位置采用了长圆孔配合高温螺栓的设计,可抵消不同材料热膨胀系数差异带来的装配应力。
从建模逻辑来看,整个外壳结构的各级对接止口、法兰孔位、内壁型面都严格按照航空发动机机匣的设计公差要求构建,各段外壳的分界面位置完全对应发动机的单元体划分逻辑,可单独拆分进行结构强度校核、流场仿真分析,也可直接装配到完整的涡扇发动机转子组件上,进行整机的装配干涉检查、维修可达性验证。对于结构设计从业者来说,这类分区域功能化的机匣设计思路,可直接迁移到各类透平机械、轴流压缩机的外壳设计中,不同工况段的材料选型、结构强化、安装接口设计逻辑,都具备实际的工程参考价值,建模过程中保留的各段壁厚参数、加强肋分布位置、法兰连接尺寸,也可作为同类产品方案设计阶段的参考基准,减少前期方案迭代的重复工作量。
- 全部评论(0)
- 模板大小: 52.59 MB
- 售价:5金币
- 下载次数: 189
- 系统要求: STEP / IGES,Rendering
- 软件分类: 发动机
