垂直起降固定翼用9+2针快插连接插头

在垂直起降固定翼无人机的整机布线体系里，接插件的选型从来不是小事——飞控与电调、图传与接收机、动力组与分电板之间的信号与动力传输，全靠这些不起眼的连接部件完成导通，一旦接插件接触不良、插拔寿命不足或是安装定位不准，轻则出现飞行中信号闪断导致的姿态异常，重则直接引发空中断电炸机。这款9+2针的快插连接插头，就是针对小型垂直起降固定翼无人机的紧凑安装空间设计的专用连接部件，区别于通用航模接插件的通用化设计，它在针脚定义、安装定位、抗振性能上都做了针对性的适配。

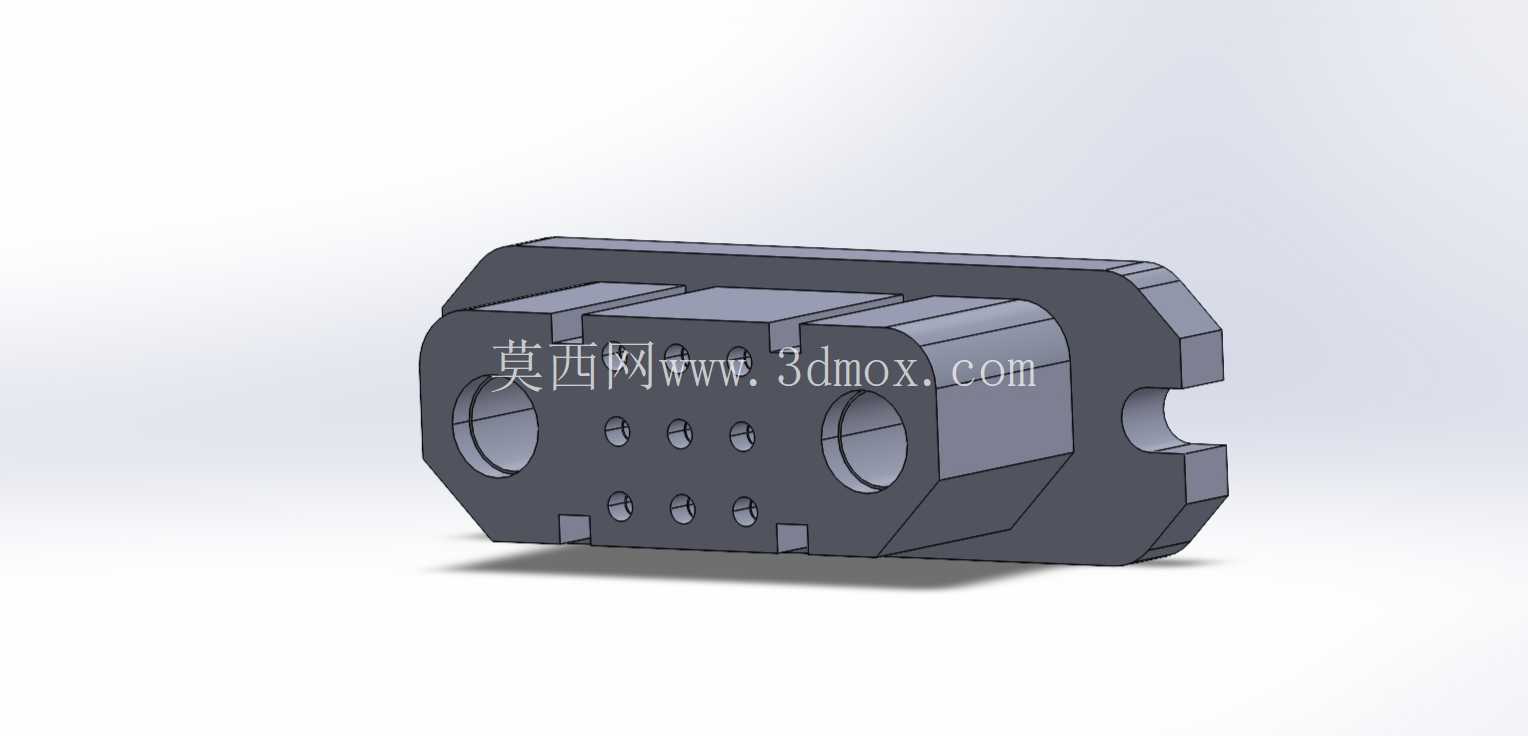

从实际装机场景来看，这类接插件大多布置在机身中部的设备舱分线位置，或是机翼与机身的快拆对接处，这两个位置对连接部件的要求各有侧重：设备舱内部空间局促，周围密布飞控、GPS、数传等敏感电子元件，要求接插件本身的外形轮廓规整，没有突出的卡扣或多余结构，避免和周边线材、元件产生干涉；而机翼对接处的接插件则需要承受起降阶段的振动、机翼轻微形变带来的拉扯力，同时要保证每次拆装机翼时都能精准对位，不会出现针脚歪折、插错位置的问题。这款插头的外形做了对称式的带安装耳设计，两侧的半圆定位槽刚好可以和机身上的定位凸台配合，安装时不需要反复调整对位，只要顺着定位槽推入就能让所有针脚精准对接，两侧的安装耳上预留了固定孔，可以用微型螺丝直接锁在机身的安装隔框上，避免飞行过程中插头因为振动出现松脱。

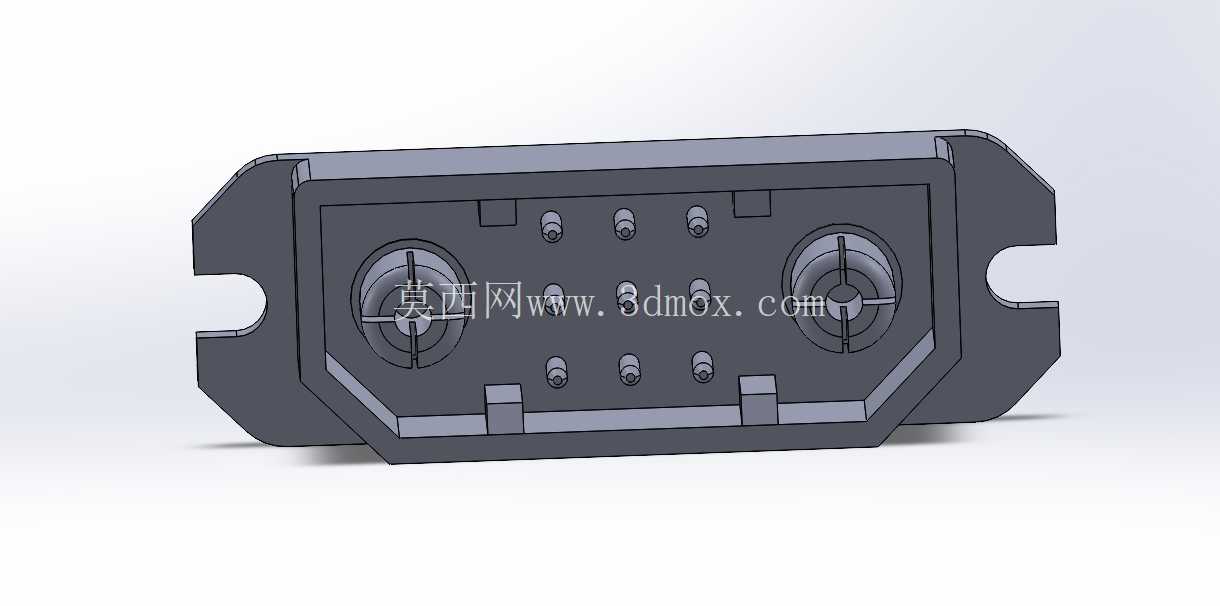

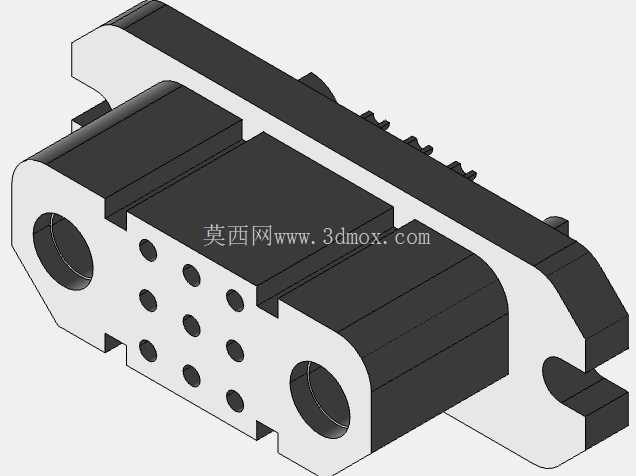

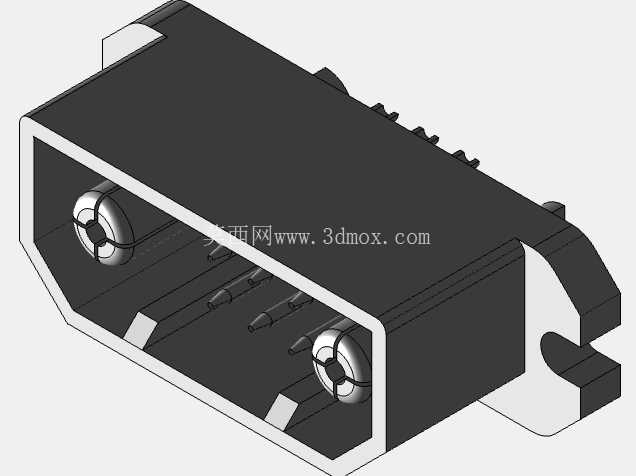

针脚布局上采用9针加2针的组合排布，中间区域的9根小直径针脚专门负责传输飞控信号、舵机控制信号这类弱电压信号，两侧的2根大直径针脚则负责动力回路的大电流传输，这种强弱电分离的针脚排布方式，能最大程度降低动力回路电流波动对弱信号的干扰，避免飞控因为信号串扰出现姿态解算错误。针脚之间的绝缘基座做了加高的隔栏设计，每根针脚都被独立的绝缘槽包裹，哪怕焊接时不小心留下多余的焊锡丝，也不会出现相邻针脚短路的问题，对于装机时需要手工焊接的航模玩家和小批量组装的无人机团队来说，这种设计能大幅降低焊接失误带来的隐患。

设计阶段针对航模使用场景的特殊需求做了不少细节优化：插头的插拔阻尼做了分段调校，插入时前半段阻尼较小，方便快速对准针脚，后半段阻尼增大，插到位后会有清晰的段落反馈，不需要额外打胶固定就能保证飞行中不会松脱；插头外壳的边角全部做了R1以上的圆角处理，不会在穿线安装时刮破线材的绝缘皮；整体的外形厚度控制在8毫米以内，刚好可以嵌入常用的5mm层板隔框预留的安装槽内，不会突出隔框表面占用额外的设备舱空间。从安装边界来看，插头尾部的焊接区域预留了3毫米的线材弯折空间，焊接完成后套上热缩管也不会和尾部的机身结构产生干涉，两侧安装孔的中心距为18毫米，和市面上主流的微型接插件安装孔位兼容，替换原有接插件时不需要重新在机身隔框上打孔。

在实际飞行测试的场景里，这类快插接头的优势体现得很明显：外场飞行需要更换机翼或是检修设备时，不需要解开多组独立的接头，只要拔掉这一个集成插头就能完成机翼和机身的分离，重新连接时也不会出现插错针脚的问题；针对垂直起降固定翼无人机特有的悬停与平飞切换阶段的振动频率，插头的针脚接触件采用了弹性铜片包覆设计，在持续振动环境下也能保持稳定的接触压力，不会出现瞬间断连的情况。另外，插头外壳的材质选用了耐航模燃油、耐紫外线的工程塑料，长期在户外日晒环境下使用也不会出现脆化开裂的问题，哪怕是在低温环境下飞行，外壳的韧性也能保证插拔时不会碎裂。

从结构设计的角度看，这款接插件没有追求过多的冗余功能，所有的结构设计都围绕垂直起降固定翼无人机的实际使用需求展开：没有多余的防水结构（毕竟这类小型固定翼很少在雨天飞行，防水结构只会增加不必要的体积和重量），没有复杂的锁扣机构（依靠插拔阻尼和安装耳固定已经足够应对飞行中的振动，复杂锁扣反而会增加外场操作的时间），针脚的载流量设计刚好匹配常用的小尺寸垂直起降固定翼的动力需求，不会因为冗余的载流量设计增大插头的整体体积。对于结构设计从业者来说，这类针对细分场景做优化的零部件，比通用型标准件更能体现设计的针对性——不需要追求大而全的参数覆盖，只要在对应的使用场景下把安装、可靠性、操作便捷性的细节做到位，就能很好地满足实际使用需求。
