低轨大气观测3U立方星结构设计

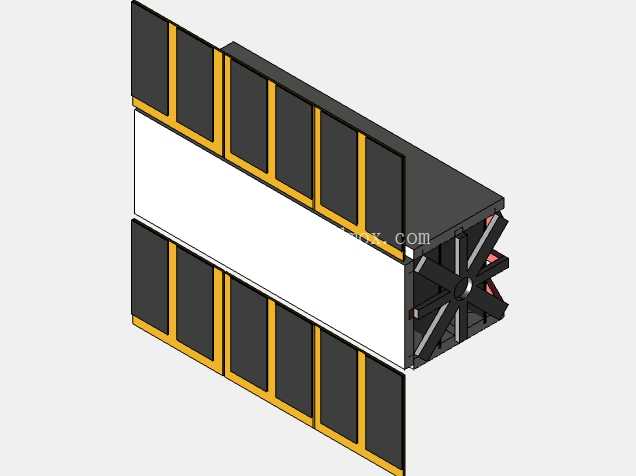

　　这款3U规格的立方星结构，核心面向500-700公里高度的太阳同步低地球轨道任务设计，主载荷聚焦于低大气层组分分析与红外、多光谱数据采集，为临近空间大气研究、区域环境监测提供稳定的在轨观测平台。从结构布局来看，整星采用标准3U立方星的框架式构型，星体外侧沿轴向排布的太阳能电池阵直接贴合在星体侧壁安装，无需额外展开机构，既压缩了发射阶段的包络尺寸，也降低了入轨后机构展开失效的风险，电池阵的排布间隙经过精确计算，既保证了受晒面积满足整星功耗需求，也预留了足够的星体散热面，避免长期受晒导致的星载设备温度超限。

　　星体端面的载荷安装端采用十字交叉的支撑结构，将光学载荷、光谱仪等核心探测设备牢牢固定在框架上，支撑结构的筋板厚度经过力学仿真优化，在满足发射阶段过载冲击强度要求的前提下，尽可能削减非必要结构重量，预留出更多的重量配额给有效载荷与星载电子设备。在功能设计上，整星的结构框架采用模块化拼接思路，将星体划分为载荷舱、服务舱、推进与姿控舱三个独立的舱段，每个舱段的连接接口采用统一的标准安装孔位，既方便总装阶段的设备集成与测试，也能根据不同任务需求快速替换对应舱段的设备，无需重新设计整体框架。

　　星体表面的白色包覆层为多层隔热组件安装位，在轨道运行过程中，这部分结构可以阻隔外太空的极端冷热交替，维持星内设备的工作温度在合理区间，侧面的黑色框架部分为结构主承力件，采用高强度轻质铝合金加工而成，表面做导电氧化处理，避免轨道运行过程中静电积累对星载电子设备造成干扰。从安装边界来看，整星的外包络完全符合3U立方星的通用发射标准，可以直接适配主流的立方星部署器接口，不需要额外定制转接结构，星体侧壁预留的数传天线、姿控敏感器安装位都经过位置优化，避免太阳能电池阵遮挡天线信号，也不会对光学载荷的观测视场造成遮挡。

　　所搭载的两个核心载荷中，近红外光谱仪朝向对地观测方向，可在过境时实时采集路径下方的二氧化碳、甲烷、水蒸气等大气组分的光谱数据，多光谱成像仪则同步获取对应区域的云层覆盖、气溶胶分布、地表反射率数据，两类载荷的数据通过星载计算机同步存储，在经过地面站上空时统一下传，可用于云系形成过程分析、痕量气体扩散路径追踪，为中长期天气预报模型优化提供实测数据支撑。结构设计过程中，针对发射阶段的振动、冲击工况做了全流程的力学仿真验证，所有安装点的固有频率都避开了运载火箭的主动段振动频率区间，避免发射过程中发生共振导致结构损坏，星体内部的走线槽全部集成在框架筋板内部，既避免线缆外露在总装过程中被剐蹭损坏，也让整星的内部布局更加规整，减少多余物产生的风险。姿控组件的安装位置靠近星体尾端，通过调整反作用轮与磁力矩器的布局，让整星的质心尽量靠近几何中心，降低姿控系统的调整力矩需求，减少在轨运行过程中的功耗消耗，提升整星的在轨工作寿命。
