十九米宽五十一米长钢框架工业机库结构

　　在工业厂区规划、大型仓储配套以及临时生产作业空间搭建场景中，大跨度钢框架围护结构的选型与建模精度，直接决定了后续现场拼装效率、空间利用率以及长期使用的结构可靠性。这款钢框架机库结构的三维建模，完全围绕现场实际拼装需求展开，所有构件的连接节点、板材拼接位置都按照实际施工的公差要求做了预留，避免建模阶段理想化设计导致现场安装出现错边、孔位偏差等问题。从实际使用维度看，这类大跨度钢框架结构可适配多种工业场景：既可以作为生产车间的临时成品中转仓，存放重型工业配件、成批次加工件，也可作为小型通用设备的组装作业区，或是农业领域的谷物存储仓，金属围护板材的密闭性能够有效阻挡外部雨水、扬尘侵入，减少存储物资的损耗。

　　结构整体采用全钢框架受力体系，主受力柱与横向主梁采用刚性连接，次梁按照1.5米的间距均匀排布，为屋面与墙面金属板材提供稳定的支撑点，避免大跨度空间下板材出现挠曲变形。设计阶段优先考虑了现场组装的便捷性，所有构件都按照运输车辆的常规限界做了分段处理，单段构件长度不超过12米，无需特种运输车辆即可完成转运，现场拼装时仅需配合常规起重设备即可完成吊装作业，无需定制专用胎架。结构的有效内部净空高度设置为4米，这个高度经过多场景适配验证：既可以满足3吨级内燃叉车的全行程作业需求，也能容纳常规高度的轻型货架、小型移动式作业平台，不会出现空间冗余浪费或是净空不足的问题。墙面开设的采光窗位置经过合理排布，沿墙体长度方向均匀设置，窗台高度距离室内地面2.2米，既避免了日常作业中设备、物料碰撞窗扇的风险，也能让自然光线均匀覆盖室内作业区域，减少白天作业的人工照明能耗。屋面采用单坡排水设计，坡度设置为5%，能够快速排走屋面雨水，避免雨季屋面积水增加结构荷载，同时金属屋面板的搭接缝都做了防水构造设计，匹配常规钢结构厂房的防水施工标准。建模过程中，所有钢构件的截面参数都参考了通用钢结构设计规范的取值，主框架的受力验算覆盖了常规地区的风荷载、雪荷载以及屋面恒载、活载组合，结构整体的抗侧移刚度满足临时建筑与永久仓储建筑的双重要求。

　　墙面金属板采用压型钢板材质，通过自攻螺钉与次梁固定，板与板之间的搭接宽度预留足够尺寸，保证安装后的密闭性。在安装边界方面，结构的柱脚采用预埋螺栓与基础连接，建模时预留了柱脚底板的螺栓孔位，现场施工时仅需按照柱网定位浇筑混凝土基础、预埋对应规格的螺栓，即可完成上部结构的快速对位安装，柱网的纵向与横向定位尺寸都做了整数化处理，方便现场施工放线，减少测量误差。不同于常规民用建筑的复杂造型，这款机库结构的设计完全以功能性为核心，没有多余的装饰性构件，所有外露构件都兼顾受力需求与安装便捷性，比如墙角位置的包边构件，既可以增强墙角位置的结构强度，避免物料搬运时碰撞损坏墙面，也能起到密封防水的作用。

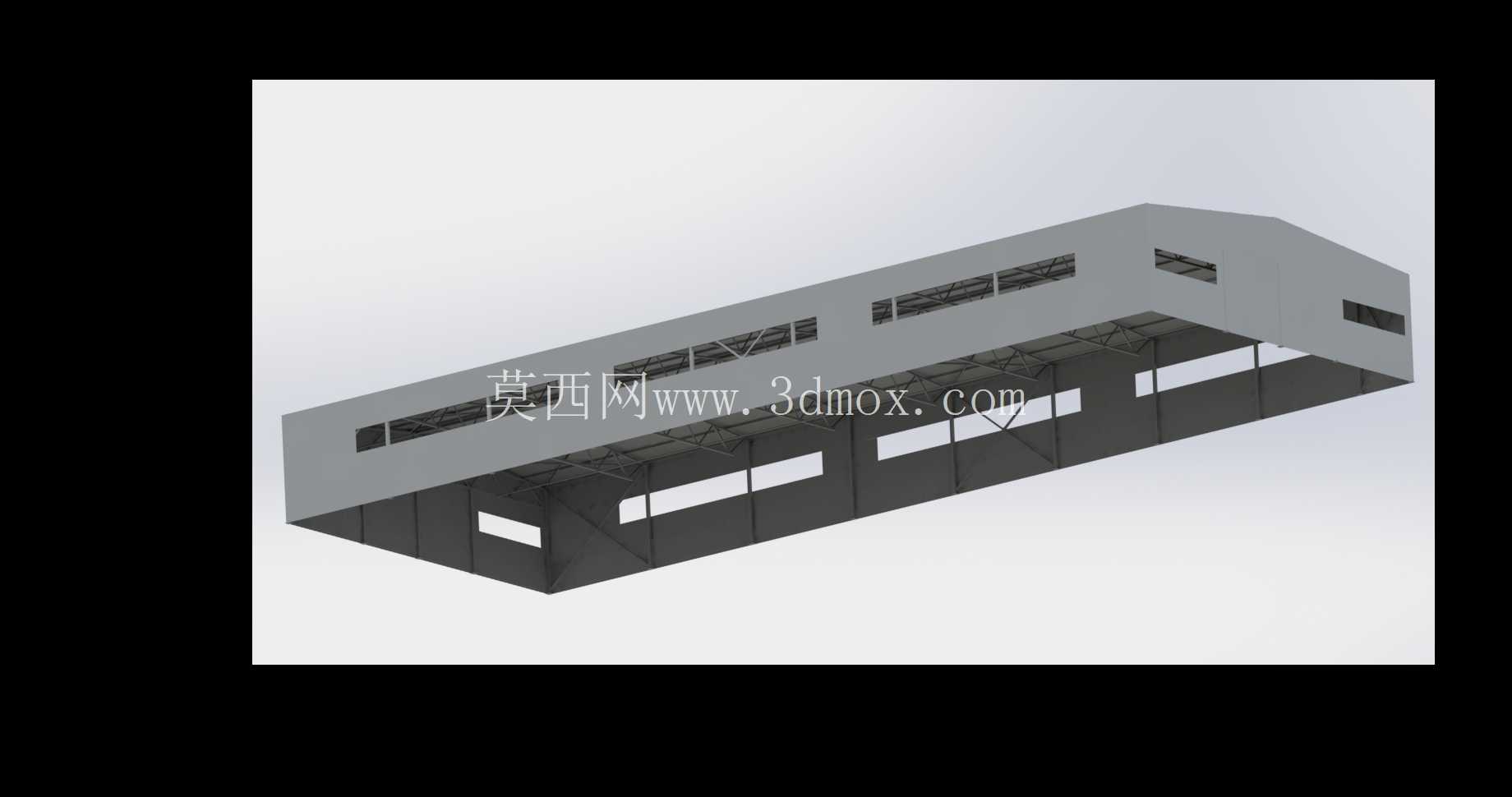

　　从三维建模的细节来看，所有构件的连接位置都还原了实际施工的节点构造，比如梁与柱的连接加劲肋、板材拼接的压条位置，都按照1:1的比例做了还原，结构设计人员可以直接基于这个模型做构件拆分、工程量统计，施工人员也可以通过模型直观理解拼装顺序，减少现场技术交底的沟通成本。这类大跨度钢框架结构的优势在于施工周期短，所有构件都可以在工厂预制完成后运输到现场拼装，相较于传统混凝土结构，能够缩短70%以上的施工周期，同时结构自重更轻，对基础承载力的要求更低，适合在地质条件一般的场地建设，后期如果需要搬迁或是改扩建，钢构件还可以拆卸后重复利用，减少材料浪费。在仓储场景使用时，4米的净空高度可以搭配三层重型货架，存储密度远低于同面积的低矮仓库，墙面的开窗位置刚好避开货架的摆放高度，不会因为货架遮挡影响自然采光。作为机库使用时，内部空间没有多余的立柱遮挡，大跨度的开阔空间可以满足小型通用航空器、大型工程机械设备的停放与日常维护需求，人员与设备进出的门洞可以根据实际使用需求在墙面预留位置，建模时已经考虑了后期开洞的结构加强方案，不会因为局部开洞影响整体结构稳定性。
