涡轮喷气发动机压气机叶轮结构设计

该叶轮作为涡轮喷气发动机压气机段的核心转子部件，直接决定压气机的增压效率与整机动力输出表现，主要应用于小型航空涡轮喷气发动机、微型燃气轮机以及同原理的高速流体增压设备中，承担着对进入进气道的空气进行做功压缩、提升空气压力能的核心功能，是压气机段完成能量转换的关键载体。在实际工况中，该叶轮需要在每分钟数万转的高转速下持续运行，承受高速旋转带来的离心载荷、气流交变冲击载荷以及一定的温度载荷，因此结构设计的合理性直接关系到部件的运行寿命与整机工作稳定性。

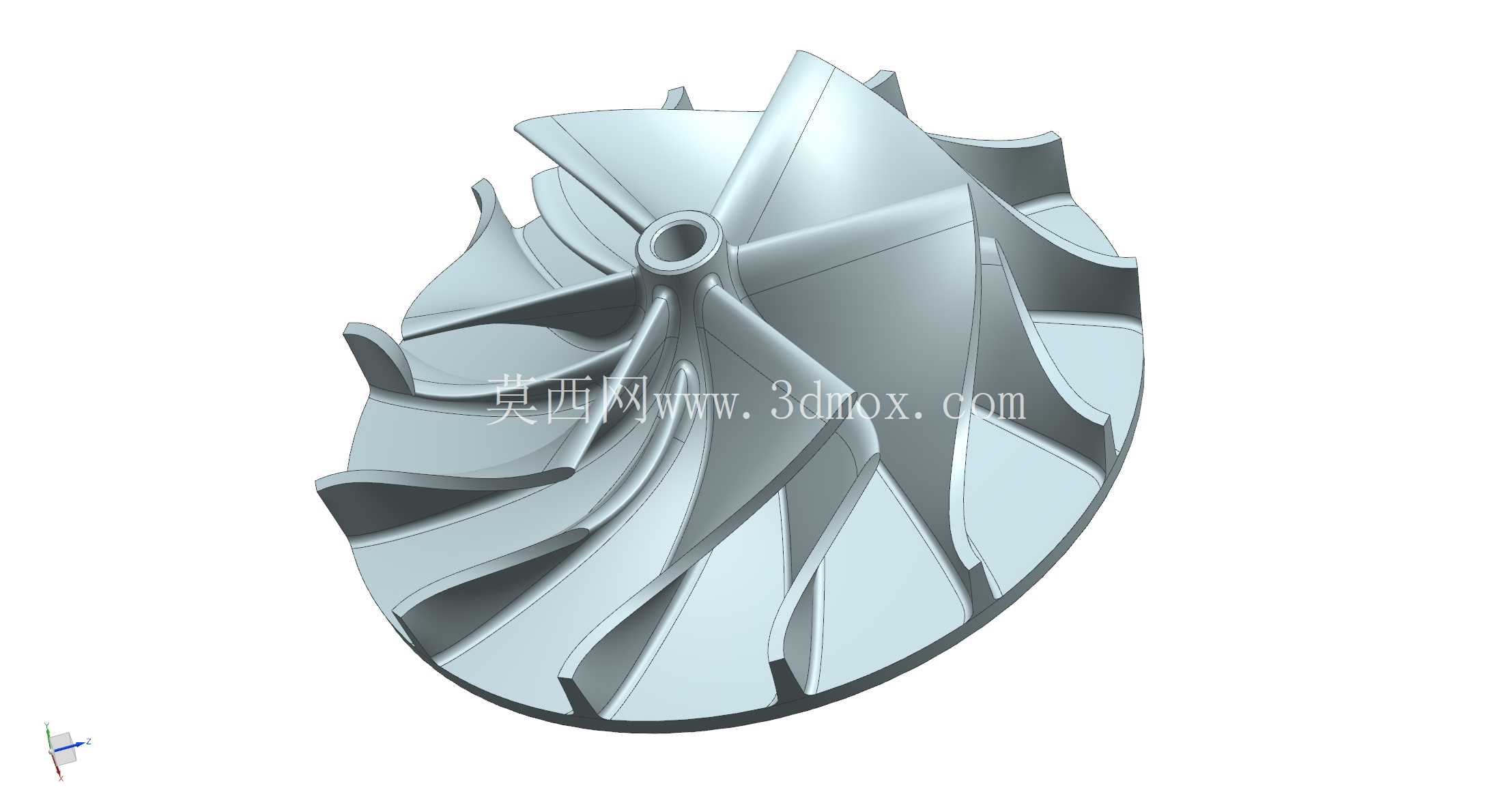

从设计思路来看，该叶轮采用长短叶片间隔布置的三元流叶片构型，这种设计能够有效抑制叶轮出口处的气流分离现象，拓宽压气机的稳定工作裕度，避免高转速工况下出现喘振问题。叶片型线采用空间扭曲设计，沿叶高方向的安装角、弦长均做渐变处理，匹配气流从叶轮轴向入口到径向出口的流动转向，减少气流在叶道内的流动损失，提升压气机的等熵效率。叶轮中心设置带定位台阶的安装孔，用于与压气机转轴进行过盈配合装配，孔位的同轴度公差需要严格控制，避免高转速下出现动不平衡量超标的问题。叶轮轮盘采用等强度设计思路，轮盘厚度从中心向轮缘方向逐渐减薄，在保证结构强度满足离心载荷要求的前提下，尽可能降低转子整体重量，减小转轴的支撑载荷，提升转子系统的临界转速，避开工作转速区间的共振风险。

从安装边界来看，该叶轮的轴向定位依靠中心孔的台阶面与转轴轴肩配合实现，周向定位依靠转轴与中心孔的过盈摩擦力传递扭矩，部分同类型结构也会在中心孔处增设键槽辅助扭矩传递，设计时需要根据实际传递的扭矩大小核算过盈量与接触应力，避免高转速下出现配合面打滑的问题。叶轮的径向尺寸需要与压气机蜗壳、扩压器的流道尺寸精准匹配，叶轮出口与扩压器入口之间预留合理的径向间隙，间隙过大会导致气流泄漏损失增加，降低压气机效率，间隙过小则容易在转子出现小幅振动时发生动静部件碰磨，引发结构损坏。叶片的叶尖与压气机机匣之间同样需要设置合理的叶尖间隙，综合考虑转子的轴向窜动量、热膨胀量以及工作状态下的变形量，保证全工况范围内不会出现叶尖刮蹭机匣的问题。

在结构细节设计上，叶片与轮盘的连接位置均做了圆角过渡处理，避免应力集中导致的疲劳裂纹萌生，提升部件的高周疲劳寿命。叶片前缘做了小圆头修型，降低来流冲击损失，叶片尾缘做了减薄处理，减少尾迹涡流带来的流动损失。整个叶轮的流道表面需要保证较高的光洁度，降低气流与壁面的摩擦损失，这对于提升压气机整体效率有着明显作用。在完成三维构型设计后，需要对叶轮进行动平衡校核，对各个叶片的质量矩进行配平，将剩余不平衡量控制在允许范围内，避免高转速下产生过大的振动载荷，影响轴承与转子系统的使用寿命。同时还需要开展离心应力仿真、模态仿真以及流场仿真，验证结构在最高工作转速下的应力水平是否低于材料的许用应力，验证各阶固有频率是否避开工作转速对应的激振频率，验证流道内的气流流动是否均匀、无明显分离区，确保设计方案能够满足实际工况的使用要求。这类叶轮通常采用精密铸造工艺进行毛坯生产，后续再通过五轴加工完成叶片型面与安装配合面的精加工，保证尺寸精度与形位公差满足设计要求，铸造过程中需要严格控制内部冶金缺陷，避免夹渣、气孔等问题影响部件的结构强度。
