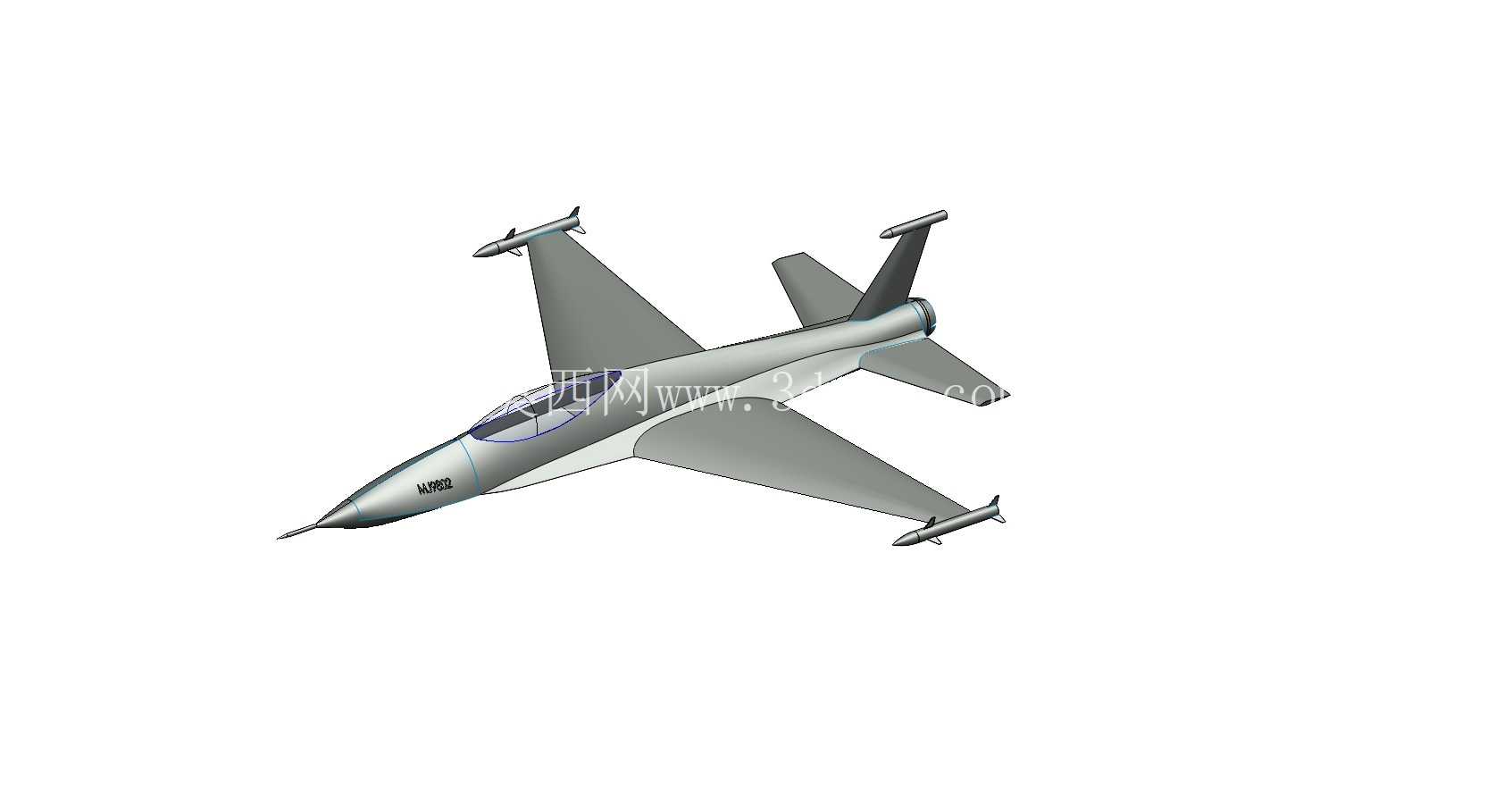

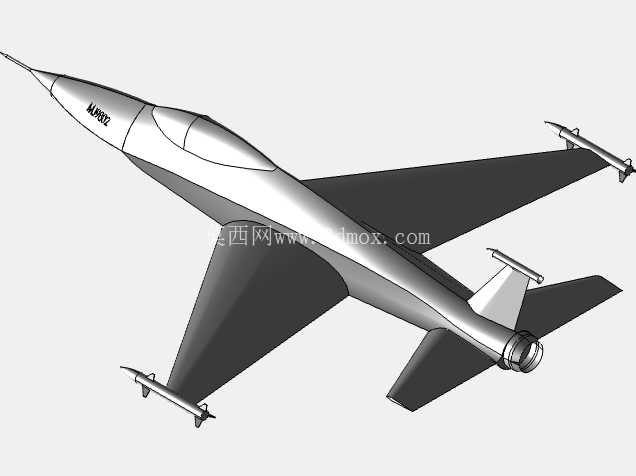

轻型喷气式歼击机整机结构三维数模

　　该三维数模完整还原了轻型喷气式战斗机的整机气动外形与核心结构布局，可用于航空装备原理教学、气动外形验证、科普展项开发等多个场景。在实际航空工程领域，这类轻型喷气战机主要承担近距空中格斗、要地防空巡逻、轻型对地打击等任务，相比重型战机具备部署灵活、维护成本低、起降条件要求宽松的特点，适合前线机场快速部署使用。从结构设计逻辑来看，该机型采用单发两侧进气布局，机头段做了尖锐化修型，有效降低高速飞行时的激波阻力，座舱采用整体式水泡形舱盖设计，既保证飞行员拥有全向良好视野，也通过流线型修型减少了座舱段的气动干扰。

　　主机翼采用后掠翼布局，翼下设置有外挂点结构，可根据任务需求挂载副油箱、近距格斗导弹或者轻型对地弹药，机翼前缘做了扭转设计，能够在大迎角飞行状态下延缓翼尖失速，提升战机的低空机动性能。尾翼部分采用常规布局的垂直尾翼与水平尾翼组合，垂尾后缘设置有方向舵操纵面，平尾可全动偏转，能够在超音速飞行状态下提供足够的操纵力矩，保证战机的姿态控制精度。机身中段为进气道与发动机舱整合结构，两侧进气道采用S型弯道设计，既可以遮挡发动机压气机叶片，降低正面雷达反射截面积，也能保证发动机在各种飞行姿态下都能获得稳定的进气气流，避免大迎角状态下出现进气畸变导致发动机喘振。起落架采用前三点式布局，前起落架设置在座舱下方位置，主起落架收纳于机翼根部与机身衔接的舱段内，起落架舱门做了贴合机身曲面的修型，收起后可完全与机身外表面齐平，减少飞行过程中的附加阻力。从安装边界来看，该模型还原的整机长度约15米级别，翼展约9米，机高约5米，在做展陈布置或者仿真平台搭建时，需要预留至少20米×12米的水平安装空间，垂尾顶端距离安装基准面的高度预留不低于6米，避免周边结构对机翼、尾翼等突出部件造成干涉。

　　在细节设计上，模型还原了机炮口、天线、航行灯等小型外露结构的位置，机身表面的蒙皮分块、检修口盖位置也做了对应刻画，能够直观展示战机的外部维护口盖分布逻辑，对于机务培训场景来说，可以直接用于地勤人员的外部结构识别训练，不需要额外补充外部结构细节。在气动仿真应用场景中，该数模可以直接导入流体仿真软件，划分面网格后开展不同飞行速度、不同迎角状态下的气动参数计算，验证整机升阻比、操纵面舵效等核心参数，相比从零开始建模能够节省大量的外形建模时间，缩短前期方案验证的周期。

　　需要注意的是，该数模为外部气动外形结构模型，未包含内部航电系统、发动机内部结构、液压管路等细节，在用于内部结构设计参考时，需要根据实际设计需求补充内部承力框架、油箱布置、航电设备安装架等结构，同时要根据实际选用的发动机尺寸调整发动机舱的内部空间边界，保证进气道与发动机进气口的衔接过渡顺畅，避免出现气流截面突变影响进气效率。在航模开发场景中，该外形可以按比例缩放后作为遥控涡喷航模的外形基准，缩放过程中需要注意保证各操纵面的偏转角度范围与真机比例一致，同时调整整机重心位置至机翼平均气动弦长的30%左右位置，保证航模的纵向飞行稳定性，避免出现头轻或者头重导致的飞行操纵困难。
