FPV穿越机120A四合一电调结构设计

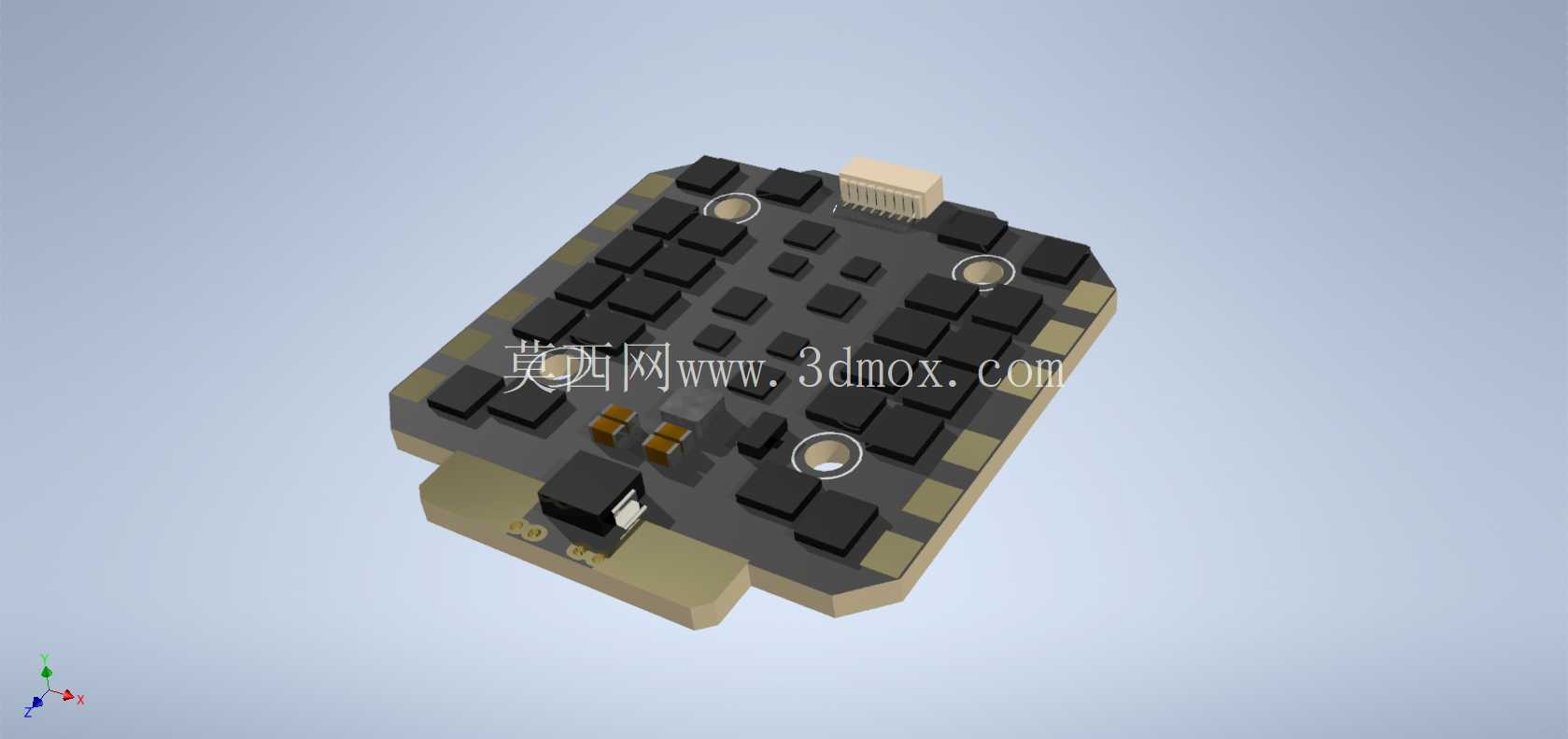

这款四合一电调的结构设计，核心围绕FPV穿越机的装机适配需求展开，首先要解决的就是多电调分立安装带来的布线杂乱、空间占用大的问题，在穿越机有限的机架中心堆叠空间里，把四路功率驱动单元集成在单块PCB基板上，直接匹配主流5寸、7寸穿越机的中心安装孔位，安装孔位的间距完全对齐F722系列飞控的安装孔坐标，不需要额外做转接板就能完成飞塔堆叠，装机时可以直接把电调固定在飞控下方，电源输入线直接接电调主供电焊盘，四路电机输出焊盘分别对应机架四个机臂的走线方向，焊盘位置特意做了边缘外扩设计，焊线时不需要弯折电机线就能完成焊接，能减少装机时的线材应力，避免飞行过程中震动导致焊盘脱焊。

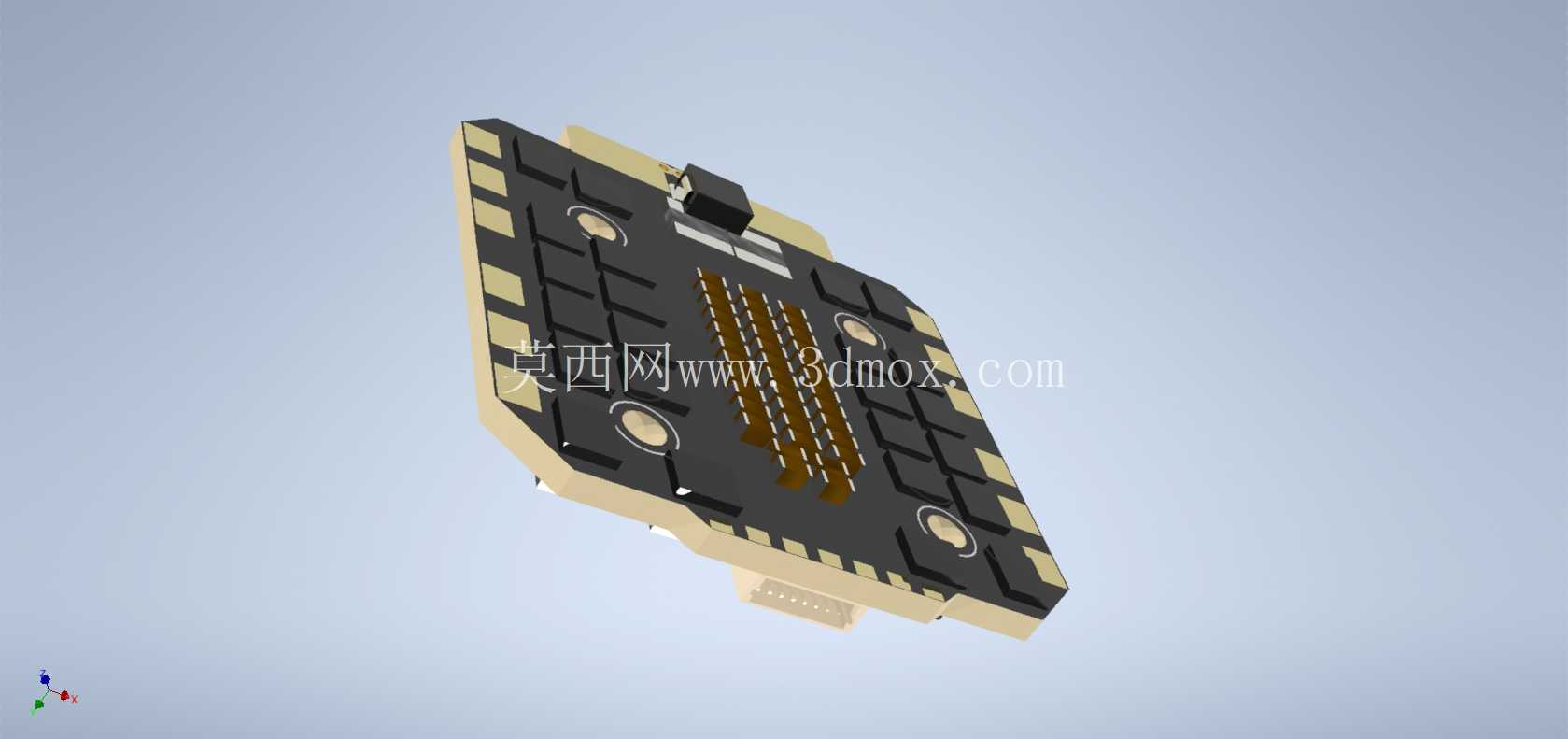

从功能特性来看，这款电调支持3-12S锂电池输入，持续输出电流120A，足够支撑大尺寸穿越机搭载大螺距螺旋桨做暴力飞行动作，功率管的排布特意做了分散式布局，每一路功率管都对应独立的铺铜散热区域，PCB基板背面做了大面积露铜散热设计，飞行过程中螺旋桨产生的下行气流可以直接吹过散热区域带走热量，不需要额外加装散热片就能满足持续大电流输出的散热需求，避免长时间满油门飞行时电调过热触发保护。板载的电容排布在电源输入接口附近，能有效吸收电池供电的纹波，减少大电流输出时的电压波动对飞控、图传等机载设备的干扰，避免飞行中出现图传闪屏、飞控复位的问题。

设计过程中特意简化了非必要的微型结构组件，因为电调属于装机后被外壳包裹的部件，过于细碎的结构细节既不会提升实际使用性能，还会增加三维建模和后续结构验证的工作量，核心结构尺寸的公差控制严格对齐装机需求，板体厚度控制在4mm以内，加上接插件的总高度不超过8mm，能有效降低飞塔整体的堆叠高度，降低整机重心，提升飞行时的机动性。安装边界的设计上，板体四个角做了圆弧倒角处理，倒角半径匹配机架安装座的让位尺寸，不会和机架的碳板加强筋产生干涉，信号接插件采用立式贴片设计，接插件的引脚定义完全匹配主流飞控的电调信号输出顺序，装机时只需要用直排针就能完成飞控和电调的信号连接，不需要调整线序，能减少装机的接线错误概率。

从实际应用场景来看，这款电调不仅适配常规的休闲飞行穿越机，也能满足花飞、竞速类穿越机的使用需求，120A的持续电流输出能力可以支撑高KV电机搭配6S电池做全油门竞速飞行，也能支撑大载重穿越机搭载拍摄设备做长距离巡航飞行。结构设计时充分考虑了飞行中的震动工况，所有贴片元件的焊盘都做了加大处理，接插件的引脚做了弯脚加固设计，能承受穿越机剧烈机动时的高频震动，避免元件虚焊导致的飞行故障。PCB板的边缘做了半金属化包边处理，能减少装机时碳板切削碎屑掉落在板上造成短路的风险，电源输入焊盘做了沉金处理，大电流通过时的接触电阻更小，发热更低。

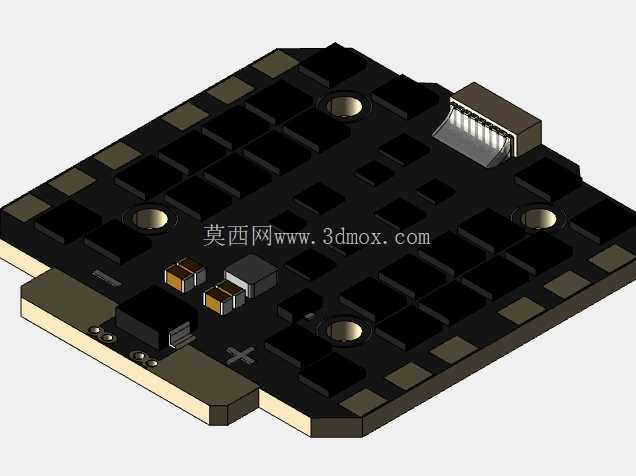

建模过程中对核心的安装尺寸做了精准的参数化约束，四个安装孔的位置度公差控制在0.1mm以内，确保和飞控堆叠时不会出现孔位错位的问题，接插件的位置高度做了干涉检查，确保安装排针后不会和飞控底部的元件产生碰撞。功率管的高度统一控制在2mm以内，所有元件的最高高度都不超过接插件的顶面高度，飞控堆叠安装时不会出现元件被压坏的问题。对于不需要精细还原的微型贴片元件，比如小阻值电阻、小容量电容，建模时做了简化处理，只保留元件的占位尺寸和高度，既不影响整体的结构干涉检查，也能减少模型的冗余数据量，提升结构设计时的运算效率。

实际装机验证的逻辑里，这款电调的出线方向做了优化，电源输入线从板体的后侧引出，电机线从四个方向分别对应四个机臂引出，装机时线材可以顺着机臂和机架侧板走线，不会出现线材弯折角度过大的问题，也不会和螺旋桨产生干涉。板体上预留了电流检测的信号输出点，可以把实时电流数据传输给飞控，配合飞控的OSD功能把电流、电压数据叠加在图传画面上，方便飞手实时掌握电池的供电状态。整体结构没有多余的凸起设计，板体表面平整，可以直接粘贴绝缘泡棉，避免和飞控底部的焊点接触造成短路，不需要额外做绝缘处理就能完成装机。
