ESP32架构飞行遥测无人机双板控制硬件

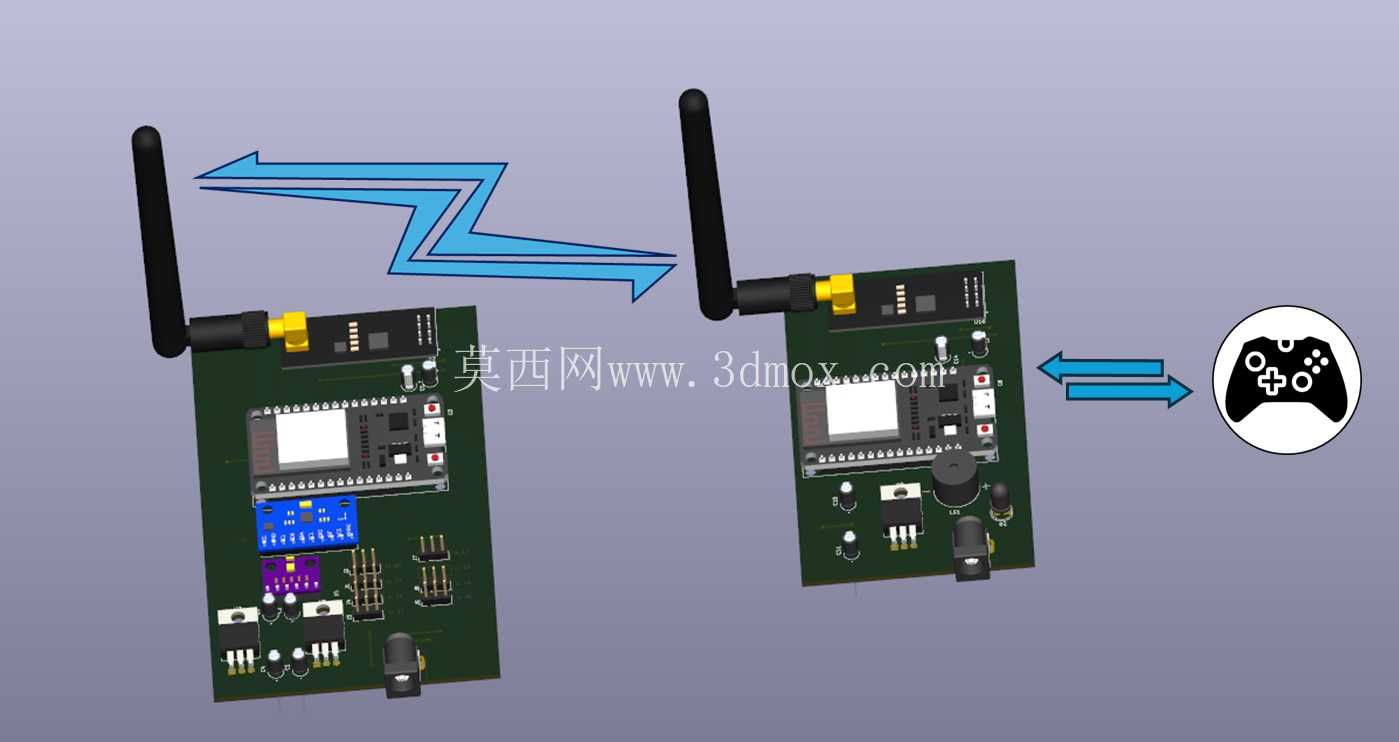

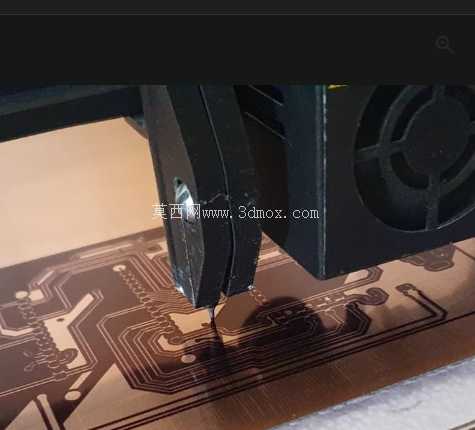

这套双板架构的飞行遥测硬件，核心围绕小型无人飞行器的近程数据采集与双向控制需求设计，整套硬件分为发射端与接收端两个独立PCB单元，两个单元均采用ESP32作为核心主控，搭配nRF24L01+射频模块实现2.4GHz频段的无线数据交互，可适配多旋翼、固定翼等多种小型无人平台的飞控改装与原型验证场景。从实际应用场景来看，发射端板卡部署在飞行器机身侧，核心承担机载端的传感器数据采集、初步处理与上行传输功能，板载预留的排针扩展接口可直接对接气压计、IMU惯性测量单元、温度传感器等多种外设，无需额外设计转接电路即可完成多类型物理量的采集，适配飞行过程中姿态、高度、环境参数的实时监测需求；接收端板卡部署在地面控制侧，核心承担遥测数据接收、解析与控制指令下行传输功能，板载集成的蜂鸣器可实现信号丢失、数据异常等状态的音频反馈，预留的按键接口可直接接入飞行模式切换、复位等控制输入，无需额外搭建外围电路即可完成基础地面站的交互功能。

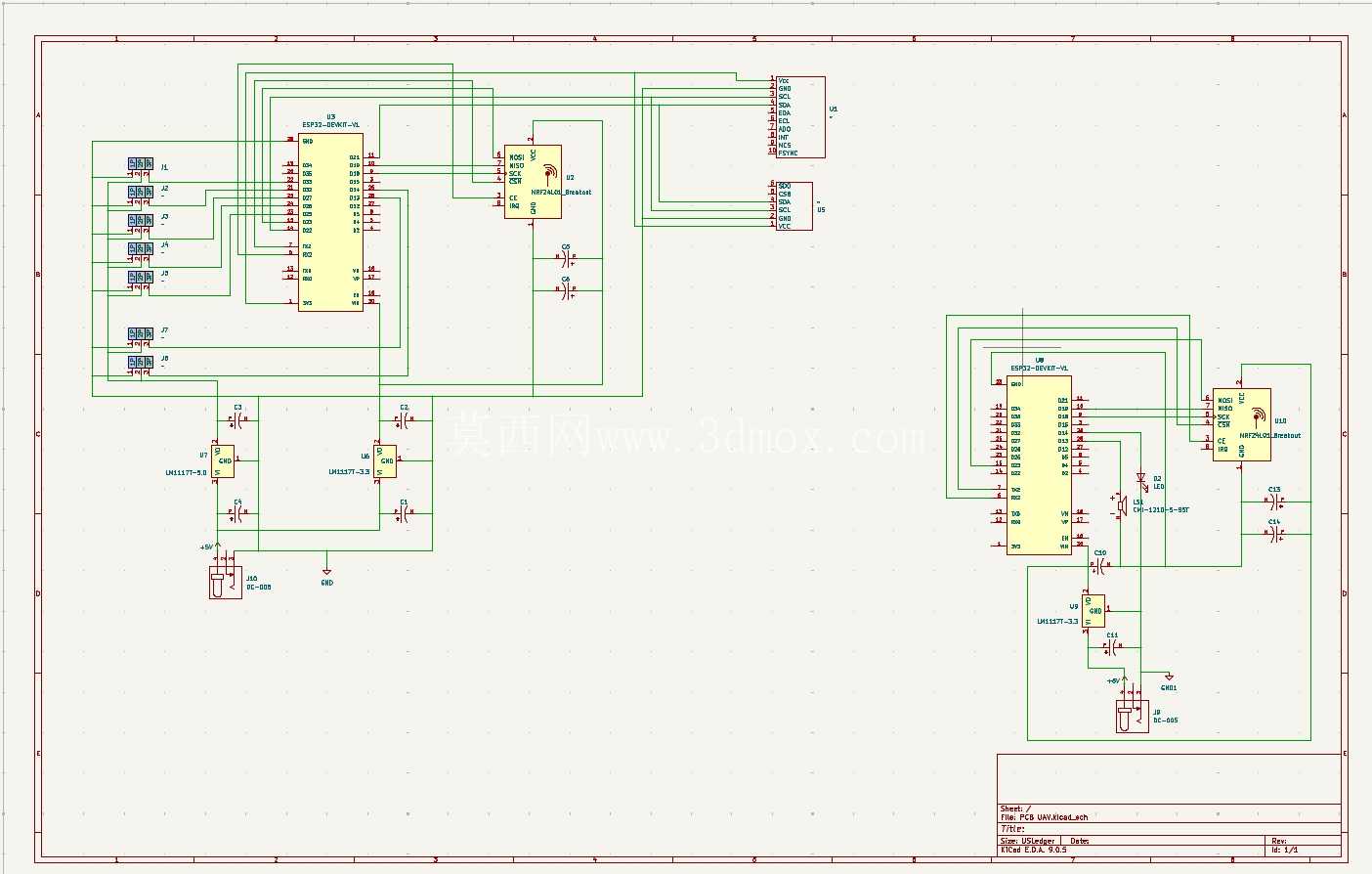

设计过程中，两块板卡均采用线性调节器实现电源稳压，选用TO-220与SOT封装的稳压器件搭配滤波电容、电阻组成电源回路，可在机载电池电压波动的工况下为ESP32主控、射频模块与外接传感器提供稳定的供电输出，减少电源纹波对射频通信质量与传感器采样精度的干扰。射频部分统一采用带SMA天线座的nRF24L01+模块设计，用户可根据实际通信距离需求选配不同增益的棒状天线，在无遮挡的开阔环境下可实现稳定的数百米通信链路，满足小型无人机近程飞行的遥测需求；板载的SMA座采用标准螺纹接口，天线安装后可承受一定程度的振动冲击，适配无人机飞行过程中的振动工况，避免飞行过程中天线脱落导致的通信中断。

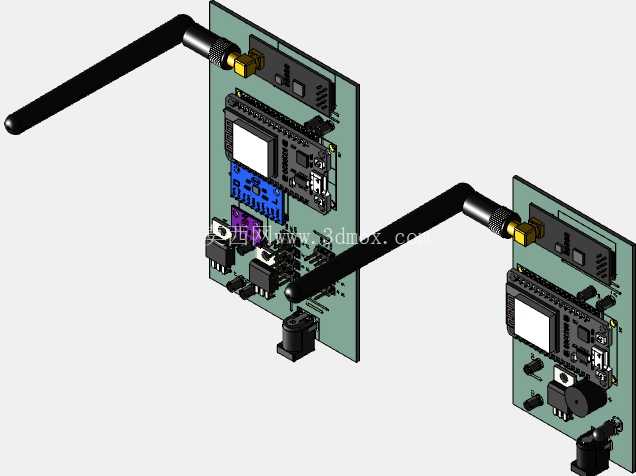

安装边界层面，两块板卡均采用矩形PCB布局，板载元器件全部采用贴片加直插混合排布，所有外接接口均布置在板卡侧边，发射端的传感器扩展排针统一布置在板卡一侧，可直接叠插对应传感器模块，减少机载端的接线工作量，板卡四角预留了标准安装孔位，可通过铜柱直接固定在无人机机身的预留安装位上，安装孔位间距兼容市面上多数小型飞控的安装尺寸，可直接替换原有飞控板完成硬件升级；接收端板卡同样预留了标准安装孔，可固定在地面控制盒内部，电源输入插孔布置在板卡边缘，可直接外接直流电源供电，无需额外焊接电源引线。

通信逻辑层面，发射端上电后会按预设采样周期轮询外接传感器的数据，完成数据打包后通过nRF24链路发送至接收端，同时持续监听接收端下发的控制指令，完成飞行参数调整或模式切换；接收端持续接收发射端上传的遥测数据，解析后可通过外接串口输出至上位机显示，同时将用户输入的控制指令打包回传至发射端，实现双向通信，当通信链路中断时，接收端蜂鸣器会触发警报，提醒操作人员检查链路状态。整套硬件的模块化设计思路，可让开发者根据实际需求更换不同类型的传感器模块，无需重新设计主控板卡即可适配不同的飞行监测需求，大幅缩短飞控原型的开发周期，板载集成的所有功能回路均经过实际飞行工况验证，可直接应用于小型无人机的原型开发、教学实验与航模改装场景。
