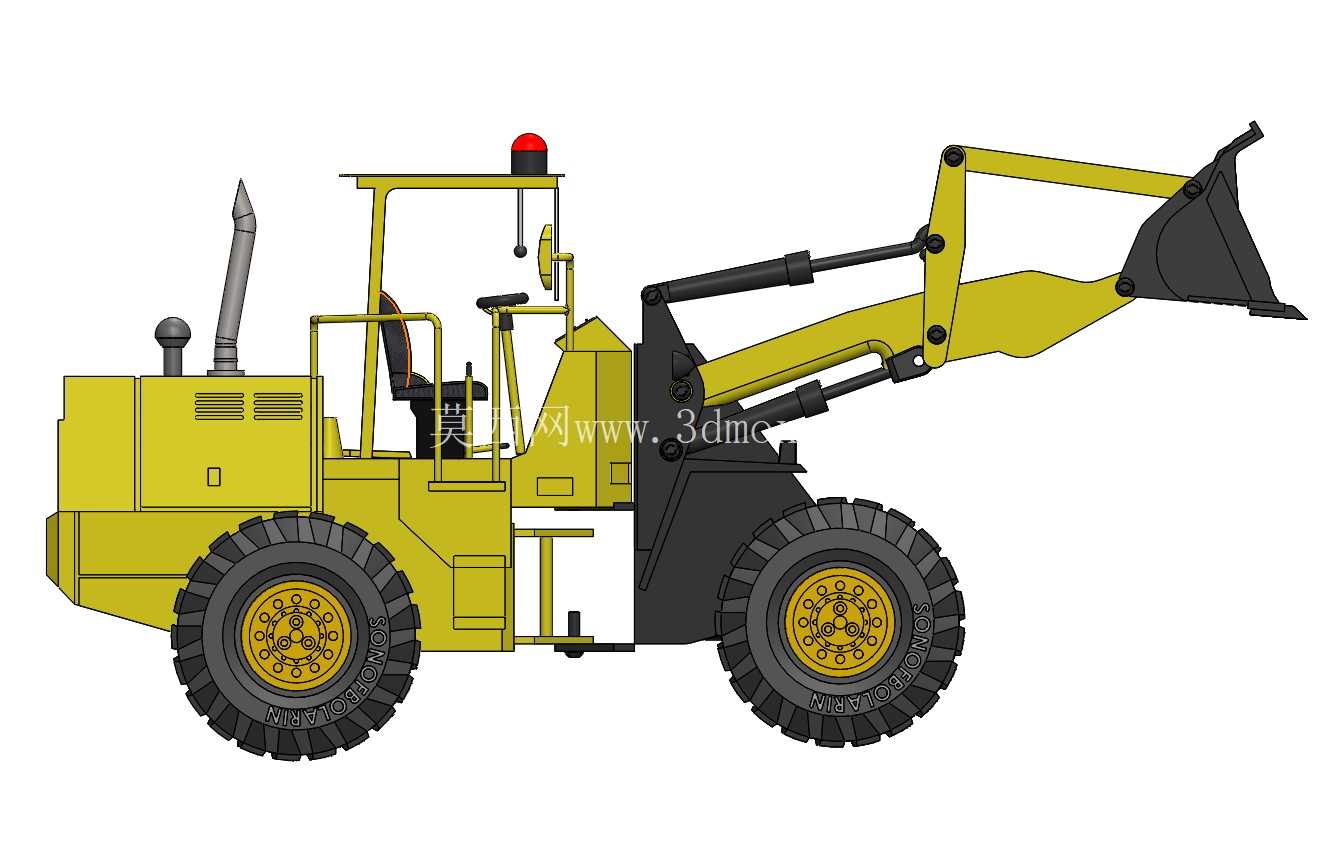

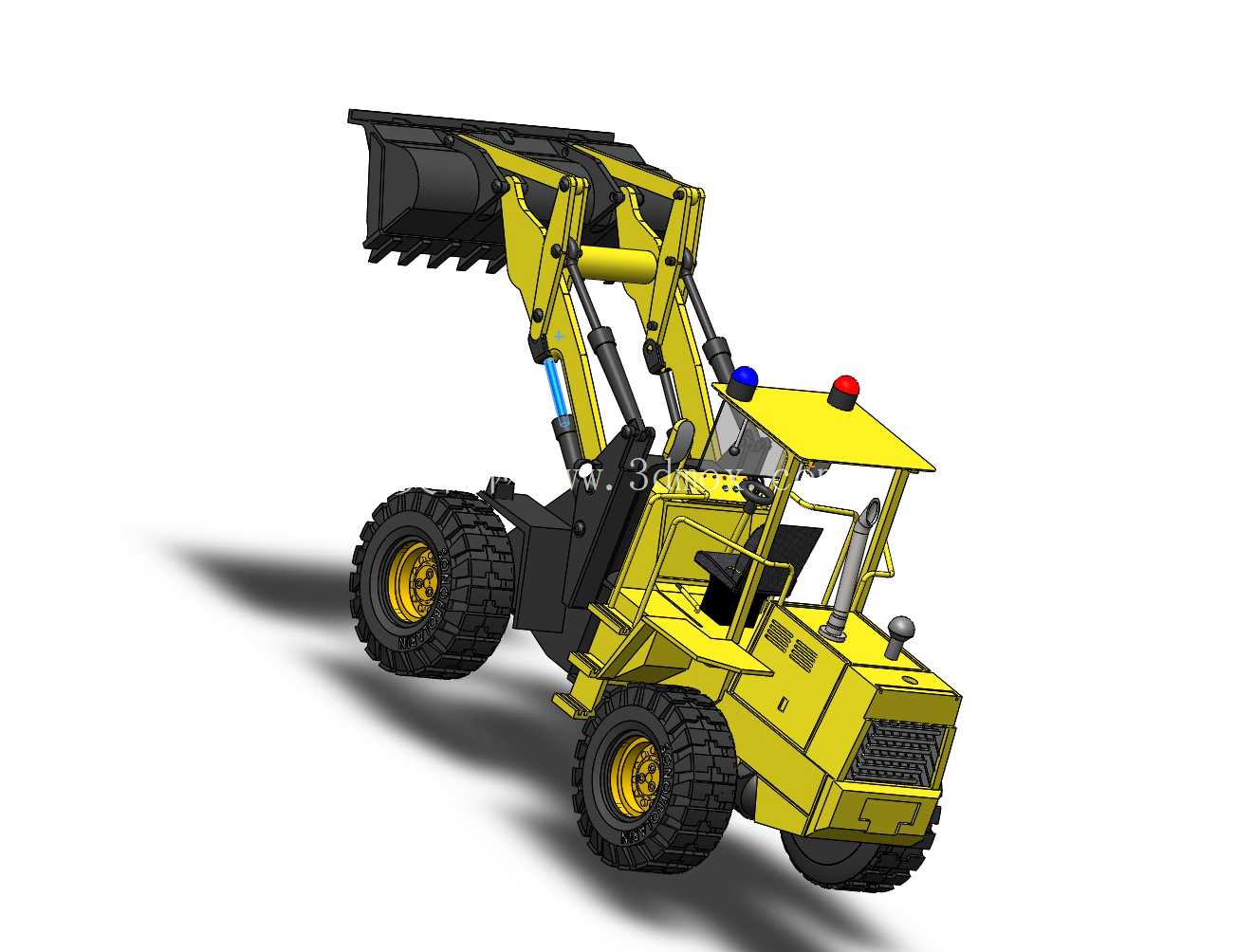

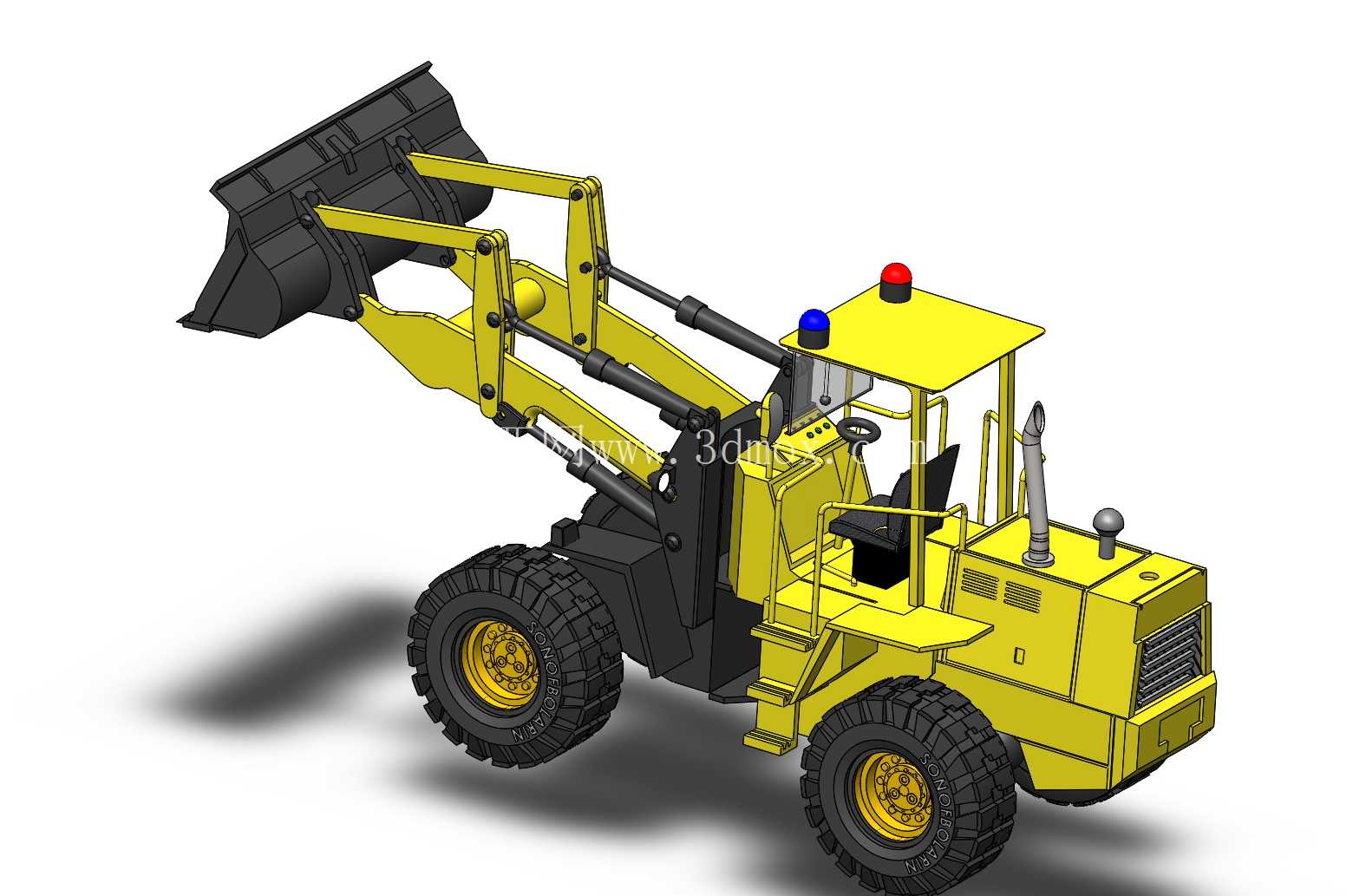

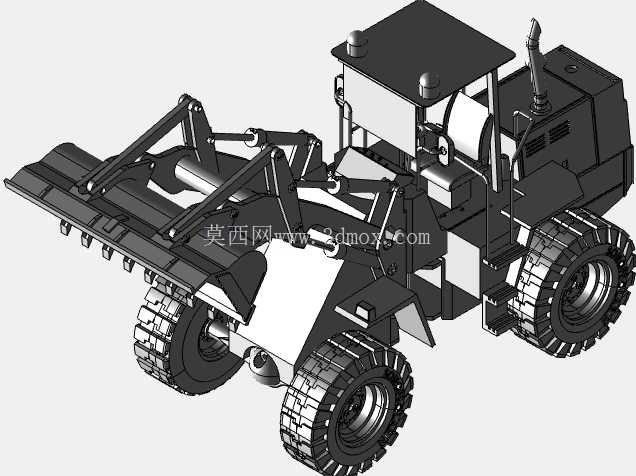

工程作业用轮式装载机械三维设计

轮式装载机作为土方作业、物料转运场景的核心通用工程设备，广泛应用于矿山剥离、基建场地平整、散料堆存转运、市政工程清障、厂区物料倒运等多类作业场景，可适配铲斗、货叉、抓具、破碎锤等多种属具，完成散状物料铲装、短距离转运、轻度推平、重物抬升等多元作业任务，是工程现场作业效率提升的核心配套设备。

从设备实际作业逻辑出发，该款轮式装载机的设计围绕作业稳定性、动作可靠性、操作可视性三个核心维度展开。整机采用前桥驱动+后桥转向的经典布局，前车架与后车架通过中央铰接结构连接，转向时前后车架形成折角，可在狭窄作业场地内实现小半径转弯，适配厂区、巷道、狭小基建场地的作业需求。工作装置采用反转六连杆机构，该机构的传力比特性可保证铲斗在举升全行程内保持接近水平的姿态，避免举升过程中物料洒落，同时在铲掘工况下可提供足够的掘起力，应对密实砂石、原状土等硬质物料的铲装作业需求。动臂与铲斗的动作均通过双作用液压油缸驱动，液压管路沿动臂内侧布置，避免作业过程中落料砸损管路，油缸铰接点处设置防尘密封结构，减少工地多尘环境下的颗粒物进入铰接副，降低销轴与轴套的磨损速率。

驾驶室采用敞篷带防护顶棚的结构设计，顶棚上方设置警示灯组，作业时可通过声光信号提醒周边人员避让，驾驶位周边设置防护栏，避免作业过程中物料飞溅伤及操作人员。操作区域的布局按照人机工程逻辑排布，工作装置操纵杆、转向盘、制动踏板的位置均参考常规工程设备操作习惯设置，操作人员无需额外适应即可完成作业操作，驾驶位前方视野无遮挡，可清晰观察铲斗刃口与作业面的相对位置，保证铲装对位精度。

行走系统采用大花纹深沟槽工程轮胎，轮胎胎面的块状花纹可在松软泥地、碎石路面提供足够的抓地力，避免作业过程中出现轮胎打滑损失动力，轮辋采用高强度钢制结构，可承受铲掘工况下的冲击载荷，避免轮辋变形影响轮胎密封性能。动力舱布置在后车架上方，后置的动力总成可平衡前端工作装置带料时的重量分布，避免整机前倾失稳，动力舱侧面开设通风格栅，保证散热系统的进风量，排气系统采用高位排气设计，避免作业过程中扬起的粉尘被吸入进气系统，同时减少排气吹起地面粉尘影响作业视线。

从安装边界与尺寸适配角度来看，该款装载机的整机宽度控制在常规工程设备通行限界以内，可满足普通厂区道路、临时施工便道的通行需求，整机长度在带标准铲斗的状态下适配常规平板运输车的装载尺寸，转场运输时无需额外拆解部件即可完成固定装载。工作装置的最大举升高度满足常规货运车辆的货厢高度卸料需求，卸料时铲斗的倾角可保证物料快速滑落，无残留粘料问题。铲斗斗刃采用可更换的耐磨斗齿结构，斗齿磨损后可单独更换，无需整体更换铲斗，降低设备后期维护成本，斗齿与斗体通过螺栓连接，更换作业无需大型焊接设备，工地现场即可完成快速更换。

铰接点的设计均采用间隙可调的轴套结构，长期使用出现磨损间隙后，可通过调整垫片组消除铰接间隙，避免工作装置出现晃动影响作业精度。制动系统采用行车制动与停车制动独立的双回路设计，行车制动作用于四轮，可在满载状态下实现短距离制动，停车制动为弹簧储能式结构，设备熄火后可自动施加制动力，避免坡道停车时出现溜车风险。液压系统的油箱设置在后车架侧方，油箱盖带空气滤清器，可避免加注液压油时杂质进入系统，油箱底部设置放油螺塞，方便定期更换液压油时排空油箱内的沉积杂质。整机的覆盖件均采用螺栓连接的可拆卸结构，日常维护时可快速拆卸覆盖件，触及动力系统、液压系统的保养点位，减少日常保养的辅助时间，提升设备的有效作业时长。
