多旋翼无人机重型螺旋桨双叶适配安装座

在多旋翼无人机尤其是大载重工业级无人直升机的动力系统搭建中，桨叶与电机的连接适配一直是影响飞行可靠性的核心环节，这款重型双叶螺旋桨适配器，正是针对大拉力无刷电机与折叠碳纤维桨的匹配需求开发的结构件。日常作业场景里，植保、测绘、物流挂载类的多旋翼设备往往需要在满负载、长航时、复杂气流环境下持续工作，桨叶连接部位如果出现松动、定位偏移，轻则引发机身振动影响飞控稳定性，重则出现射桨风险直接导致设备坠毁，因此这类适配部件的结构设计，从一开始就围绕高可靠性、低维护需求展开。

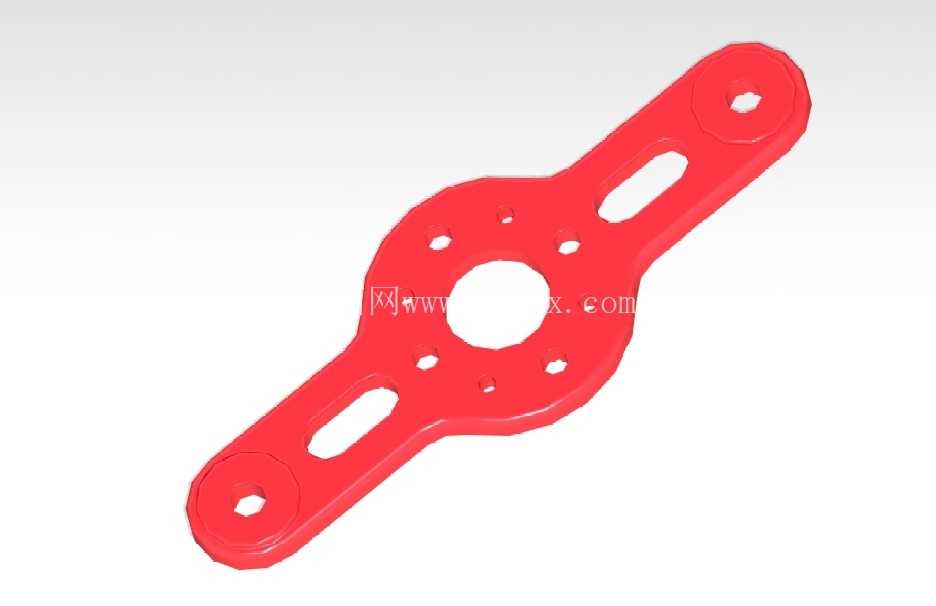

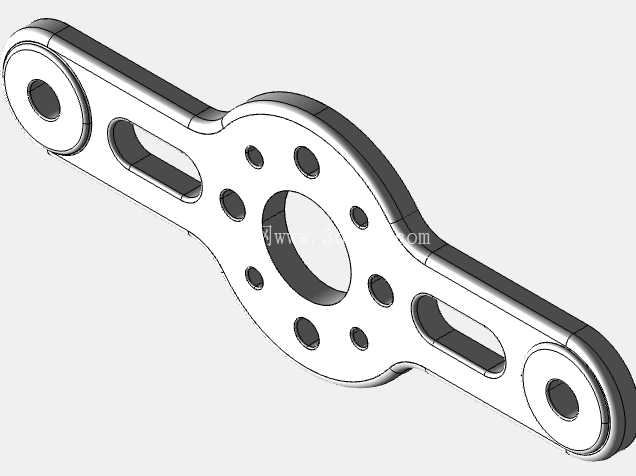

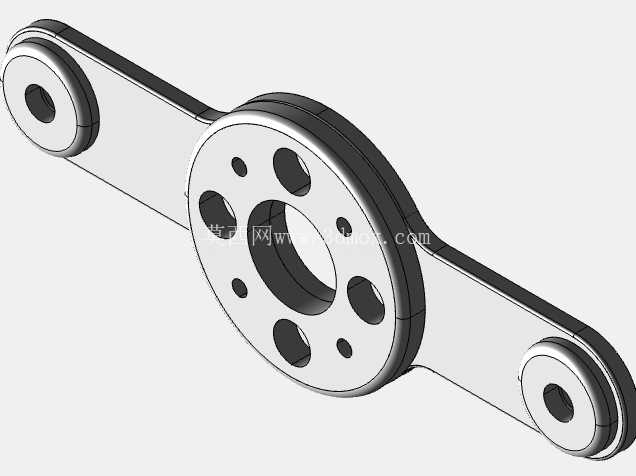

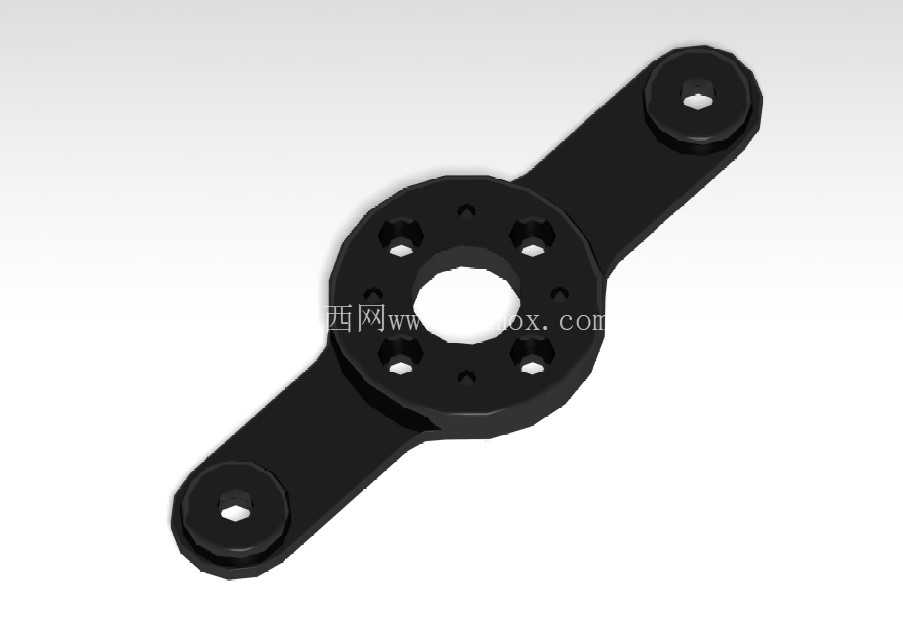

从实际安装边界来看，这款适配器适配带有M3×φ20毫米安装螺纹的无刷电机输出端，中心定位孔与电机轴的配合公差控制在小间隙过渡范围，装配时可以快速完成同轴定位，避免安装偏心带来的动平衡问题。主体采用双臂对称结构，两个桨叶安装端分别位于中心盘的对向位置，臂长经过动平衡校核，在高速旋转时不会产生额外的离心偏载。中心盘上均匀分布的多个安装孔位，对应电机端盖的固定螺孔，孔位位置度严格匹配通用大拉力电机的安装尺寸，不需要额外打孔改造就能直接装配。

结构设计上，这款适配器没有采用传统的单螺丝夹紧桨叶的固定方式，而是配套使用12.9级高强度内六角带肩螺钉作为桨叶转轴，搭配M6六角锁紧螺母与Belleville弹簧锁紧垫圈实现机械锁止。很多飞手在实际作业中都遇到过，普通的尼龙锁紧螺母在长时间高频振动、温度交变的环境下会逐渐松脱，需要频繁检查拧紧力矩，而碟形弹簧垫圈可以持续提供稳定的轴向预紧力，即使在长时间振动工况下也能保持锁止力矩不衰减，大幅降低飞行前后的维护检查工作量。带肩螺钉的轴肩部分可以为折叠桨提供精准的转动定位，既保证桨叶在停机状态下可以顺畅折叠收纳，又能在起飞旋转时依靠离心力快速甩开到位，不会出现桨叶卡滞、展开不到位的问题。

从材质与工艺角度考量，这类重载适配器一般采用高强度铝合金经CNC一体加工成型，表面做硬质阳极氧化处理，既保证足够的结构强度承受大拉力桨的离心载荷与气动载荷，又能控制自身重量，不会给电机增加过多的额外负载。两个桨叶安装端的内嵌孔位与桨根的定位凸台精准配合，装配后桨叶不会出现径向窜动，配合锁紧结构可以始终保持桨叶压力一致，不需要每次飞行前重新调整桨叶的夹紧力度。

在实际装机使用时，需要先将中心盘对准电机输出端的定位止口，依次穿入固定螺丝并按对角顺序拧紧到规定力矩，保证中心盘与电机端面完全贴合无间隙；之后将折叠桨的桨根对准安装臂的轴孔，穿入带肩螺钉，依次套入碟形垫圈、锁紧螺母，拧紧到规定力矩后检查桨叶是否可以顺畅转动折叠，同时确认轴向没有明显窜动间隙。日常维护中只需要在每飞行一定架次后检查锁紧螺母的力矩是否正常，不需要频繁拆解调整，相比传统的桨夹结构，能减少大量外场维护的时间成本。

这类双叶适配器的对称结构设计，也让整体的动平衡调校更加简便，只要两个桨叶自身重量差控制在合理范围内，装配后不需要额外做太多的动平衡调整就能获得平稳的运转状态，对于工业级无人机的快速部署、外场作业来说，这种低维护、高可靠的结构设计，能有效降低设备的运维门槛，减少因为连接部件故障引发的飞行事故。在大载重飞行场景下，整个适配器要承受桨叶旋转产生的巨大拉力与离心力，因此各个受力部位的壁厚都经过有限元强度校核，在安装孔位、臂与中心盘的连接过渡位置都做了加强处理，避免应力集中导致的结构断裂问题，即使在大机动飞行、突风载荷冲击的工况下，也能保持结构完整性，保证动力传输的稳定可靠。
