轴流式喷气涡轮发动机结构展示模型

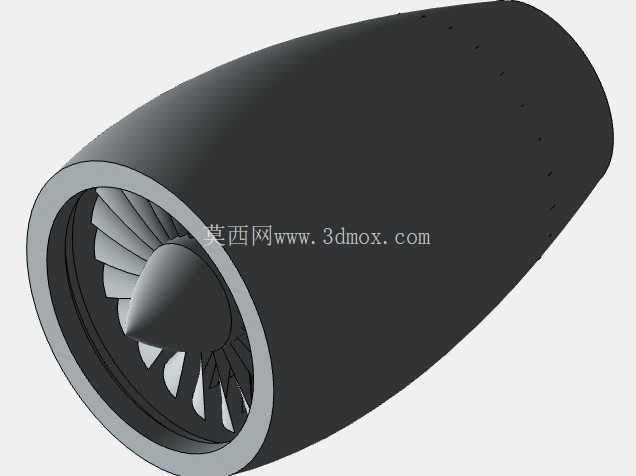

　　在航空动力装备的研发与教学场景中，轴流式喷气涡轮机的结构认知一直是动力工程领域的核心学习内容，这类动力装置广泛应用于民航客机、军用战机、小型通航飞行器的动力系统中，核心功能是通过空气压缩、燃油混合燃烧、燃气膨胀做功的连续流程，将化学能转化为推进飞行器前进的推力。本次呈现的轴流式喷气涡轮机结构模型，完整还原了实机的核心部件布局，从前端进气道开始，锥形进气整流罩按照气动优化的曲面弧度设计，能够引导来流均匀进入压气机段，避免进气紊流导致的压气机喘振问题，这一设计直接关系到发动机在不同飞行姿态下的进气效率，尤其是在大仰角飞行工况下，整流罩的曲面曲率需要匹配进气道的唇口角度，保证气流不会发生局部分离。

　　压气机段采用多级轴流叶片布局，每一级叶片的安装角、叶型扭转角度都按照逐级增压的气动要求设计，动叶与静叶的间隙控制在合理的装配公差范围内，既避免运转过程中动静部件碰磨，又能减少级间漏气损失，提升压缩效率，经过多级压缩后的高压空气会进入燃烧室段，与雾化的燃油充分混合后燃烧，形成高温高压燃气。燃烧室的布局采用环形腔室结构，能够保证燃气周向均匀分布，避免局部过热导致的涡轮叶片烧蚀，同时火焰筒的冷却孔布局也在模型中做了还原，这些小孔的排布角度直接影响冷却气膜的覆盖效果，是延长热端部件使用寿命的关键设计。燃气从燃烧室流出后直接冲击涡轮段，涡轮叶片通过高温燃气的冲击带动同轴的压气机持续运转，完成整个工作循环的功率自持，剩余的燃气能量通过尾喷管加速排出，形成反作用推力。从设计思路来看，这个模型采用了剖面展示的处理方式，将外壳做半剖处理，能够让观察者直观看到内部从进气到排气的完整流道布局，以及各个核心部件的装配位置关系，对于教学场景来说，这种展示方式能够帮助学习者快速建立发动机的整体结构认知，不需要拆解实体设备就能理解各个部件的相对位置和连接关系。

　　在安装边界方面，这类轴流喷气发动机的安装需要匹配飞行器的发动机吊舱尺寸，前端进气道的直径、发动机主体的最大外径、尾喷口的长度都需要和吊舱的内部轮廓预留足够的安装间隙，同时还要考虑发动机工作时的热膨胀量，在吊挂点位置设置合理的补偿间隙，避免热胀冷缩产生的装配应力损坏机匣结构。模型中还原的机匣外壁采用了分段式连接结构，每一段机匣通过法兰边螺栓连接，这种设计既方便加工制造，也便于后期维护时拆解检查内部部件，机匣表面的小孔是机匣引气的接口，这些引气可以用于飞机的座舱增压、机翼防冰等辅助功能，是发动机能量综合利用的重要组成部分。

　　从实际工程应用的角度，这类轴流式喷气涡轮机相比离心式结构拥有更大的空气流量和更高的推进效率，适合大推力需求的航空场景，模型中各个部件的装配关系完全按照实际工程中的装配逻辑搭建，压气机轴与涡轮轴采用同轴定心结构，轴承支撑位置的布局也符合实际转子动力学要求，能够保证转子在高转速下的运转稳定性，避免出现临界转速下的共振问题。对于三维建模从业者来说，这个模型的曲面建模逻辑能够很好地练习复杂叶型曲面、回转类机匣结构的建模方法，尤其是叶片的扭转曲面建模，需要掌握叶型截面沿叶高方向的放样技巧，保证叶型的光滑过渡，避免曲面出现褶皱影响气动性能；对于结构设计人员来说，通过这个模型可以直观理解喷气发动机的载荷传递路径，从进气道的气动载荷到转子的离心载荷，再到机匣的热载荷，各个载荷的传递路径都能通过部件的连接关系清晰呈现，为后续的结构强度分析、振动特性分析提供直观的结构参考。在教学场景中，这个模型可以用于航空发动机原理课程的辅助教具，配合工作原理的讲解，让学习者能够对应每个工作流程找到对应的物理部件，理解每个部件在整个工作循环中发挥的作用，比如压气机的每一级增压比如何匹配、涡轮的做功量如何平衡压气机的功耗、尾喷管的收敛角度如何影响排气速度，这些抽象的原理知识结合实体结构模型后，能够大幅降低学习门槛，提升认知效率。
