钢管桁架式赛车防滚架底盘结构设计

这套钢管桁架式防滚架底盘，是场地竞技类车辆核心承载安全结构，日常在场地拉力、业余赛道日、越野攀爬类改装车场景中应用广泛，核心作用是在车辆发生翻滚、侧向碰撞、正面撞击时，为舱内驾乘人员留存足够的生存空间，避免车体变形挤压乘员舱，同时承担整车所有动力总成、悬挂系统、外覆盖件的安装承载功能，是整车刚性的核心来源。

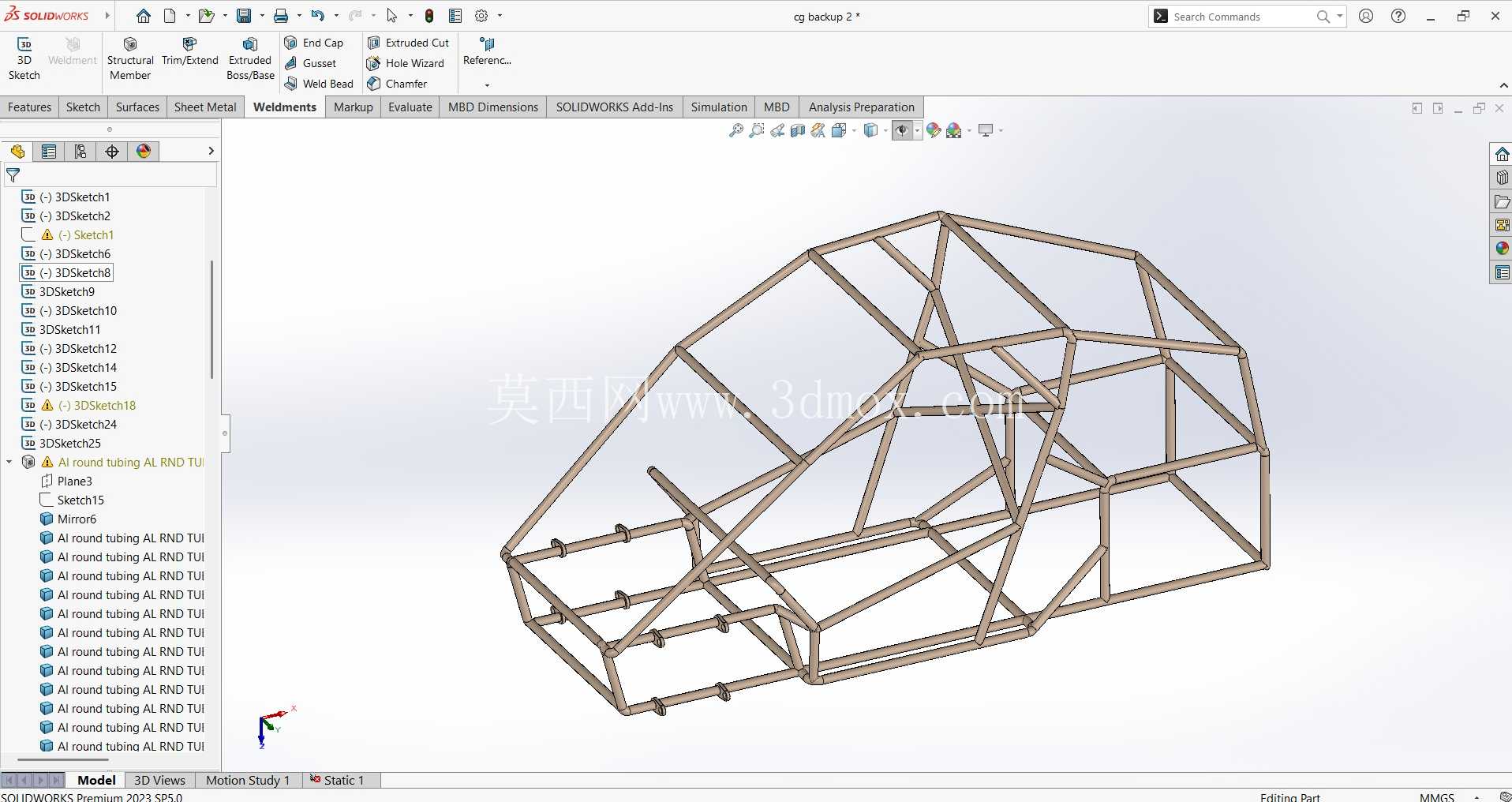

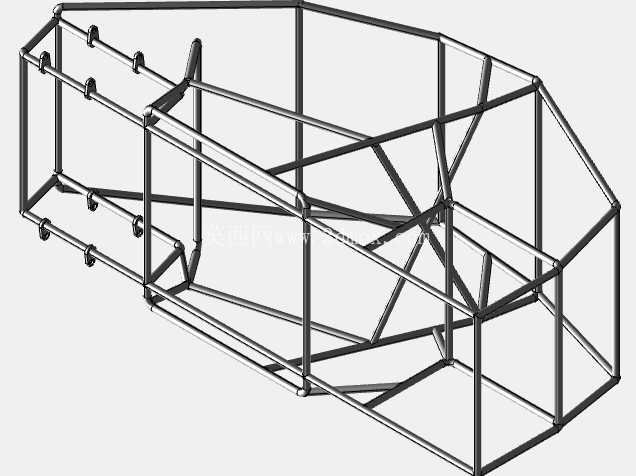

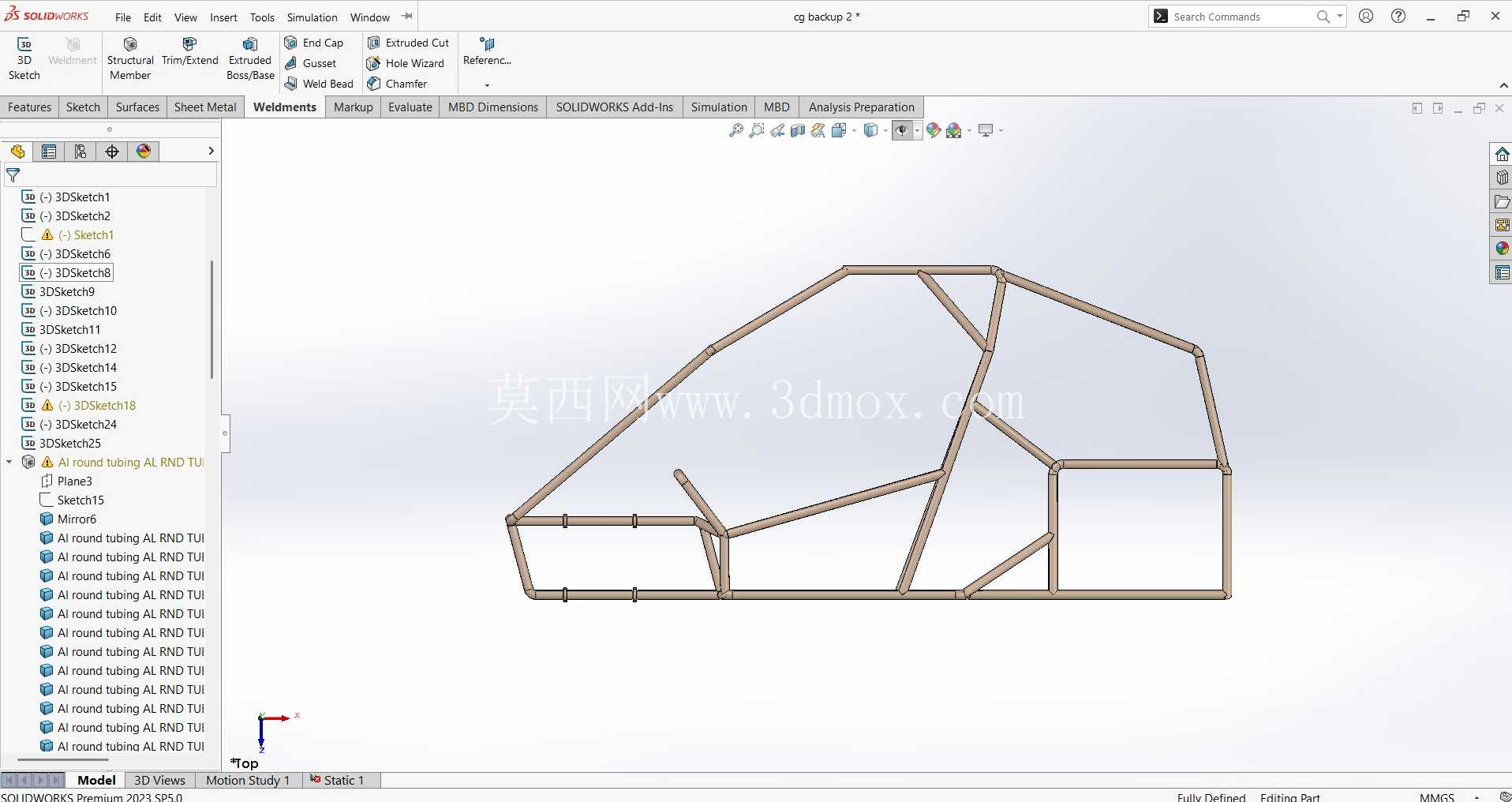

从设计逻辑来看，整个结构全部采用圆形无缝钢管拼接焊接成型，没有采用冲压钣金拼接的方案，核心是考虑到管材在各个受力方向的抗弯、抗扭截面特性更均匀，相同重量下的结构刚度远高于钣金折边结构，非常适合竞技类车辆对轻量化与高刚性的双重需求。主环结构采用大管径管材布置在乘员身后位置，前置斜撑从主环顶部向前延伸至前围两侧安装点，侧边防撞横杆沿车门内侧纵向布置，底部纵梁沿整车长度方向贯通，所有交叉位置都采用满焊连接，相邻管材的连接节点都做了相贯线切口处理，保证管材之间贴合紧密，避免出现虚焊、应力集中的问题。

实际安装边界上，底盘底部预留了前悬挂下摆臂、转向机总成的安装支座焊接位，后部预留了后摇臂、减震器下安装点，乘员舱位置的横向横杆预留了安全带固定点、座椅安装支架的焊接平面，所有安装点的位置都符合常规竞技车辆的人机工程要求：座椅安装位的横向宽度适配常规桶形座椅的安装尺寸，防滚架顶部到座椅安装面的垂直高度满足佩戴头盔后的头部留存空间，侧向横杆的高度刚好对应驾乘人员的肩部位置，发生侧碰时能第一时间分散冲击力。

结构受力层面，设计时特意将所有受力杆件的走向沿撞击力的传递路径布置：正面撞击时，冲击力从前防撞梁传递到底部纵梁，再通过前置斜撑分散到主环结构，最终传递到整个车架的各个节点，避免局部受力过大出现弯折；翻滚时，顶部的环形桁架首先接触地面，冲击力通过主环、侧撑、斜向拉杆分散到底部纵梁，保证乘员舱的变形量控制在安全范围内；侧向碰撞时，车门位置的双层横杆配合斜向支撑，能将侧面撞击力传递到对侧车架结构，减少侧向侵入量。

和普通民用车辆的承载式车身底盘不同，这套防滚架底盘没有冗余的钣金覆盖结构，所有杆件都同时承担承载与防护的双重作用，重量控制上可以根据不同赛事的安全规则调整管材壁厚，入门级场地赛使用的结构整体重量可以控制在四十公斤以内，相比同刚度的钣金车架减重超过百分之六十。管材连接的位置都做了圆弧过渡处理，没有出现锐角对接的情况，避免焊接后出现应力裂纹，长期承受交变载荷时出现结构失效。

实际装配过程中，这套结构可以直接在裸架状态下完成动力总成、悬挂、转向、制动系统的预装，调试完成后再安装外覆盖件，维修便利性很高，赛事中如果出现局部杆件变形，可以直接切割更换受损管段，不需要整体更换车架，大幅降低赛事中的维修成本。底盘底部的纵梁上预留了多个通用安装孔位，可以适配不同型号的差速器、油箱、电瓶等部件的安装，不需要额外打孔破坏结构完整性。
