安费诺14壳19针军用圆形连接器结构

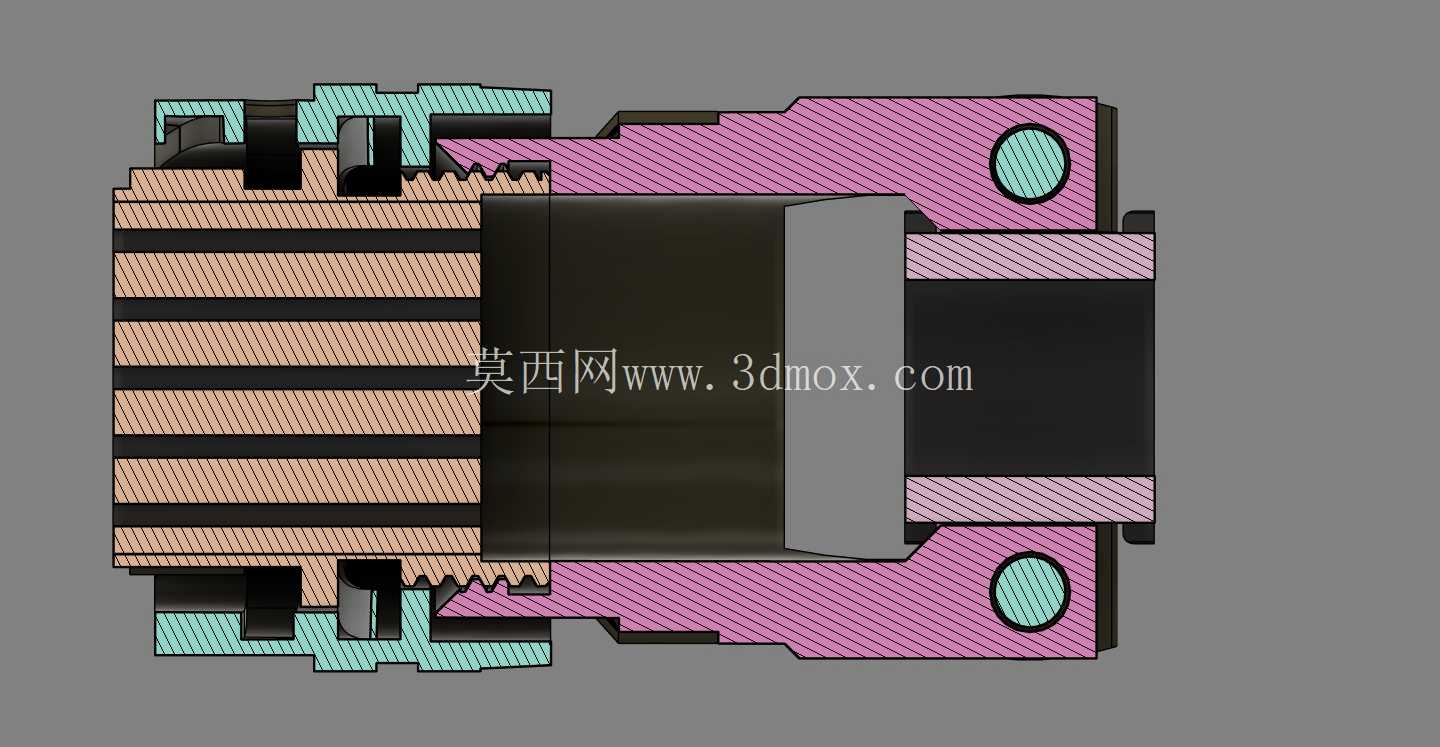

　　这款多芯圆形连接器主要面向军用严苛工况下的信号与小功率电源传输场景，常见于机载航电设备舱、地面雷达站布线、装甲车载通讯系统、野外战术通信终端这类对连接可靠性、抗环境干扰能力要求极高的场合，区别于民用消费级接插件，它从结构设计之初就把抗振动冲击、防误插、密封防护、反复插拔耐用性作为核心设计指标。从剖面结构能看到，整套连接器采用插头与插座对插的旋扣锁紧结构，外壳主体采用高强度合金材质做阶梯式变径设计，靠近插合端面的位置设置了两道环形密封槽，内置O型橡胶密封圈，当插头与插座旋合到位后，密封圈会被挤压填充配合间隙，实现IP67级以上的防尘防水能力，哪怕在暴雨、沙尘环境下外露使用，也不会出现水汽、沙尘侵入接触腔导致的接触失效问题。

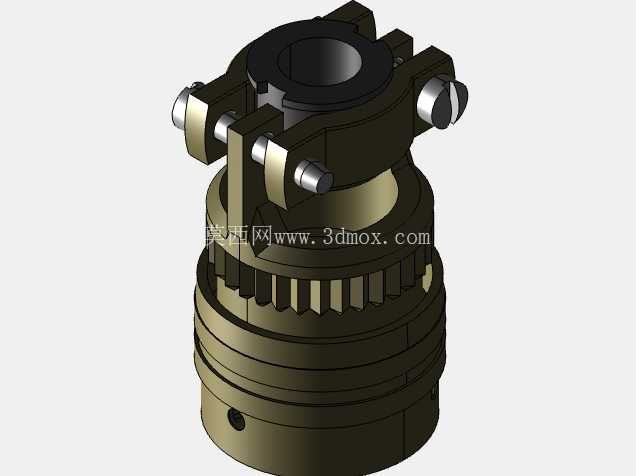

　　内部接触件采用19针高密度排布，14号壳体的尺寸边界刚好平衡了芯数密度与整体安装空间，壳体最大外径控制在20mm区间，插合后的总长度不超过45mm，安装法兰位置预留了两个对称的定位销孔，既可以通过法兰盘做面板式固定，也能配合尾部附件实现线缆夹持密封，适配线径在3mm到8mm之间的多芯屏蔽线缆，尾部的线夹结构可以在旋紧后抱紧线缆外护套，避免线缆拖拽力直接作用在接触件焊杯上，常规工况下能承受不小于100N的轴向拉拽力不松脱。接触件采用插针与插孔分体式镀金设计，插孔内置弹性收口结构，插合后接触电阻稳定在5毫欧以内，哪怕在-55℃到125℃的宽温域环境下长期工作，也不会因为材料热胀冷缩出现接触瞬断的问题。

　　键控结构是这款连接器设计里的关键细节，壳体插合端面设置了非对称的定位键槽，只有对应键位的插头插座才能完全插合旋紧，从根源上避免多组同规格连接器并排布线时的误插问题，这里需要注意的是，加工或者装配过程中如果键位存在公差超差，强行压入对接会导致键槽崩裂或者接触件弯折，实际装配前必须先核对键位对齐情况，确认导向销完全入槽后再旋合锁紧环，禁止直接强行压装对接。锁紧机构采用三头梯形螺纹旋合结构，相比普通单头螺纹，它只需要旋转120度就能实现完全锁紧，操作便捷性更高，而且螺纹配合面做了耐磨涂层处理，反复插拔500次以上也不会出现螺纹滑牙、锁紧失效的问题。

　　内部的绝缘基座采用耐高温热固性工程塑料模压成型，把每一个接触件完全隔离在独立的腔体内，相邻接触件之间的绝缘电阻能达到1000兆欧以上，避免相邻芯线之间出现信号串扰，哪怕在高湿环境下也不会发生绝缘击穿问题。从建模的结构逻辑来看，整个模型把壳体、密封件、接触件、绝缘基座、锁紧环、尾部线夹所有零件都做了独立的参数化建模，配合间隙完全按照实际加工公差带设置，比如壳体配合面的间隙控制在0.05mm到0.1mm之间，密封圈的压缩率设置在25%左右，刚好满足密封要求的同时不会因为压缩量过大导致装配阻力过大。在实际设备选型应用中，这类连接器往往用在设备的对外接口位置，需要提前在设备面板上开出对应尺寸的安装孔，预留足够的插合操作空间，尤其是尾部线缆的弯曲半径不能小于线缆外径的6倍，避免线缆过度弯折导致内部芯线断裂。另外在做三维布线设计时，要注意连接器对插后的长度尺寸，避免设备舱内部其他结构件和连接器尾部产生干涉，尤其是在有振动的工况下，要给连接器预留足够的位移余量，防止长期振动磨损线缆护套。
