福特全顺L2H2车型后扰流板结构设计

项目分类:汽车 发布时间:2026-06-05 ID:1178783
  • 福特全顺L2H2车型后扰流板结构设计
  • 福特全顺L2H2车型后扰流板结构设计
  • 福特全顺L2H2车型后扰流板结构设计
  • 福特全顺L2H2车型后扰流板结构设计
  • 福特全顺L2H2车型后扰流板结构设计
  • 福特全顺L2H2车型后扰流板结构设计
  • 福特全顺L2H2车型后扰流板结构设计
  • 福特全顺L2H2车型后扰流板结构设计
  • 福特全顺L2H2车型后扰流板结构设计
  • 福特全顺L2H2车型后扰流板结构设计
  • 福特全顺L2H2车型后扰流板结构设计
  • 福特全顺L2H2车型后扰流板结构设计

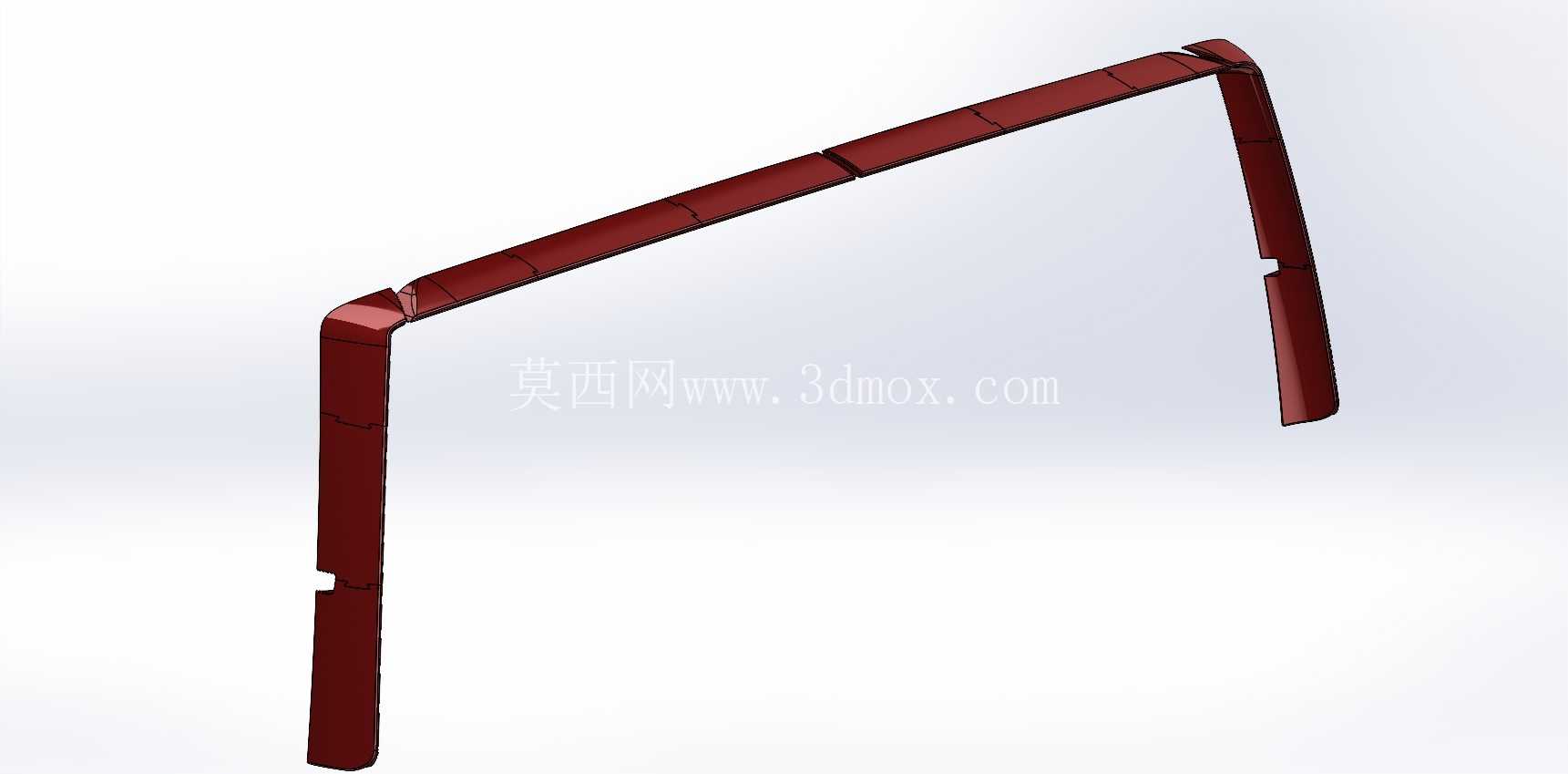

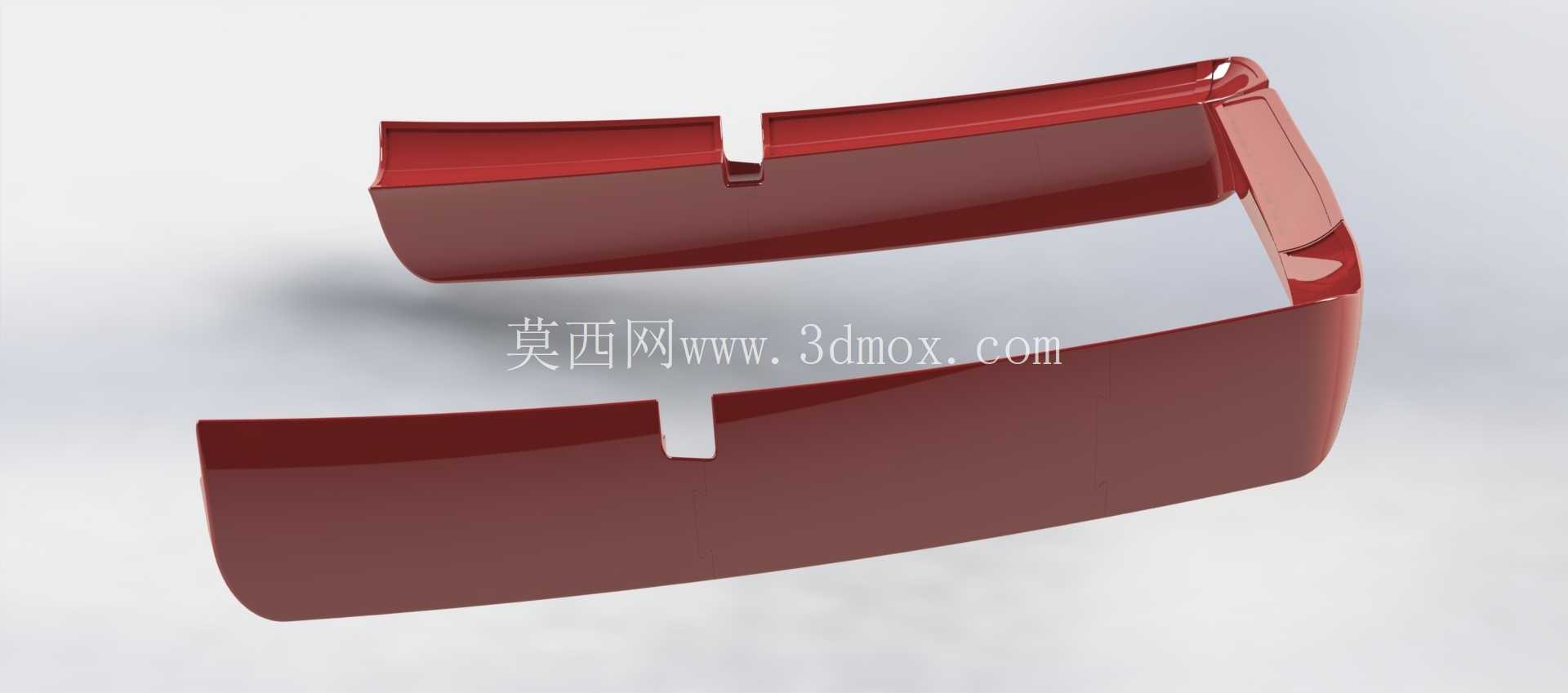

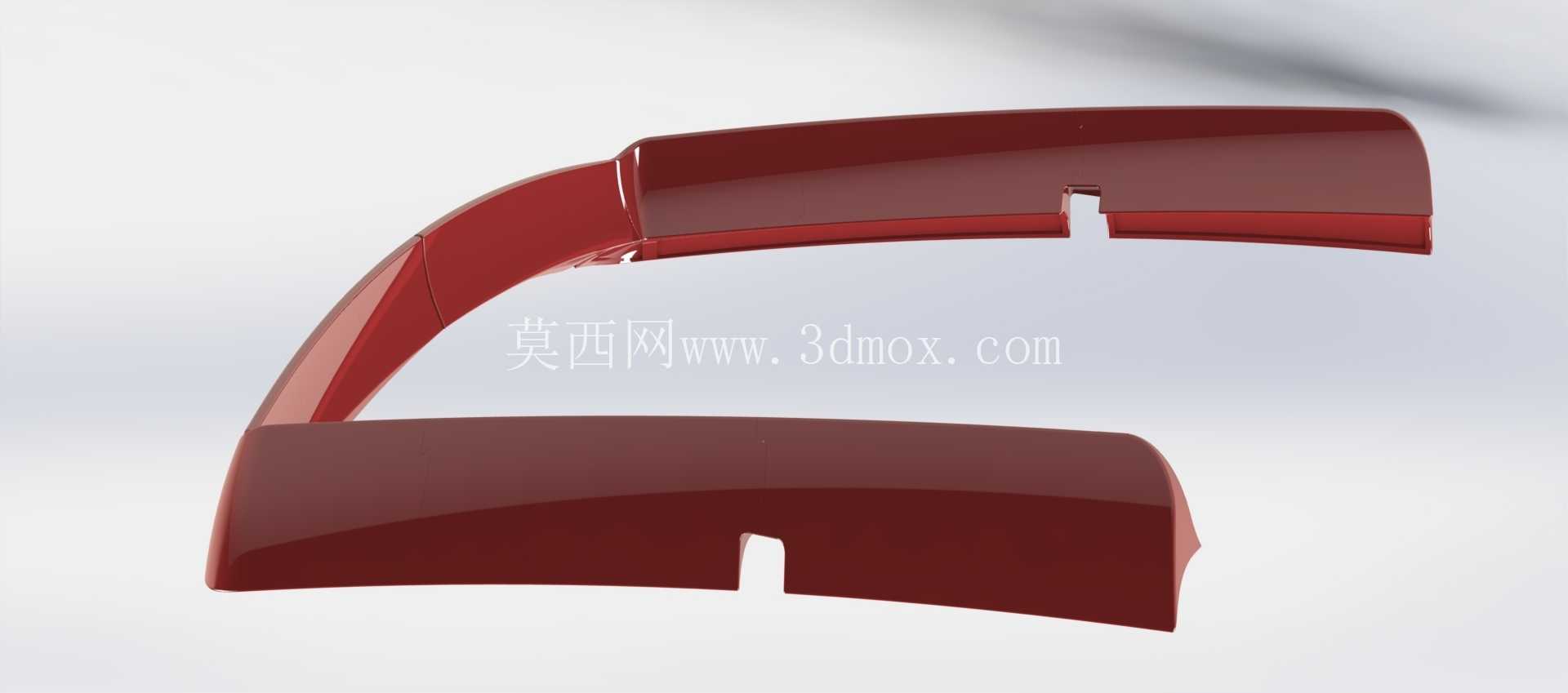

商用车在高速行驶工况下,车尾区域会形成明显的涡流区,这部分紊流不仅会提升整车风阻系数,增加燃油消耗,还会在雨天行车时带起路面泥水附着在后挡风玻璃上,影响驾驶员后方视野,后扰流板的核心作用就是梳理车尾气流走向,延缓气流分离,降低涡流强度。这款适配福特全顺L2H2高顶车型的后扰流组件,采用分体式结构设计,分为侧部静态扰流段与尾门固定扰流段两个部分,区别于传统一体式后扰流板,分体式结构能够更好地适配高顶车型尾部的折线造型,避免一体成型带来的曲面贴合度不足问题,同时也能降低后期开模的成型难度,减少生产过程中的废品率。

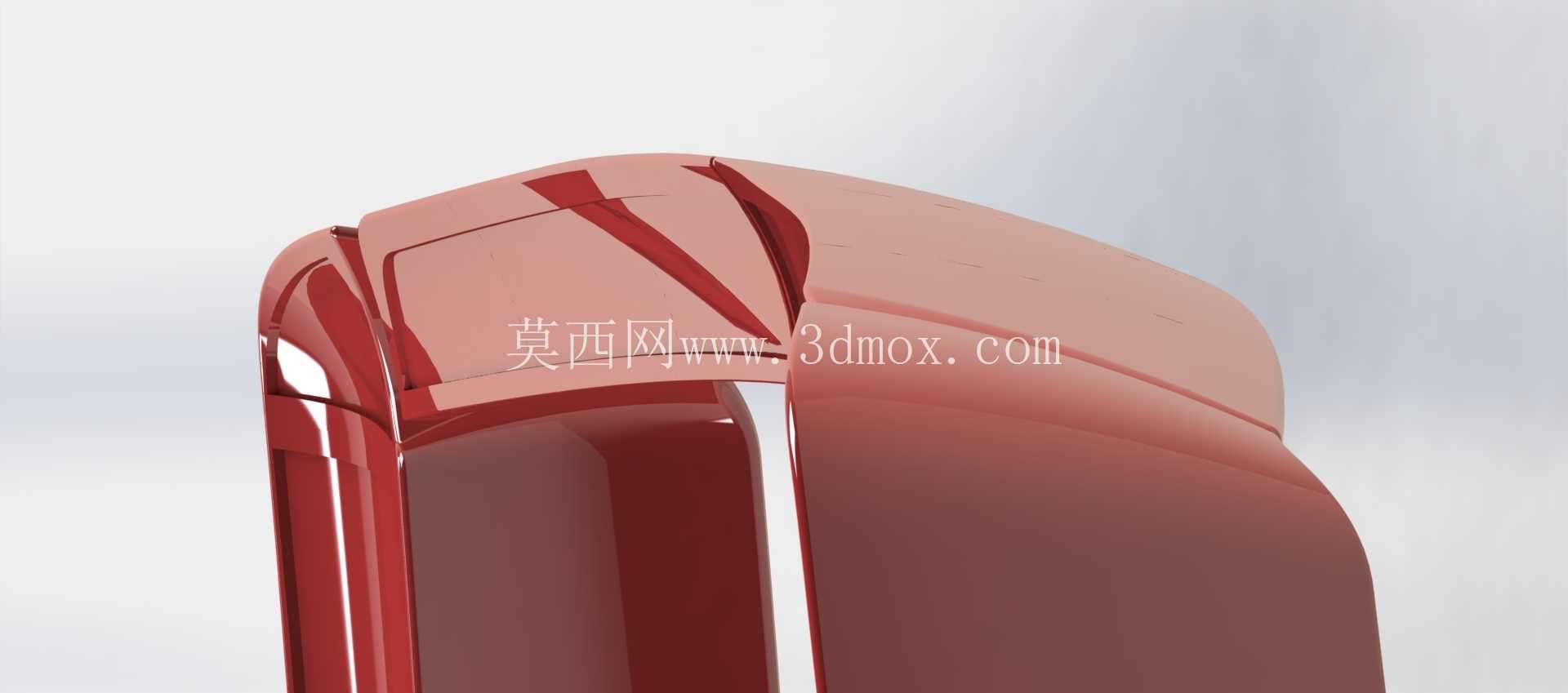

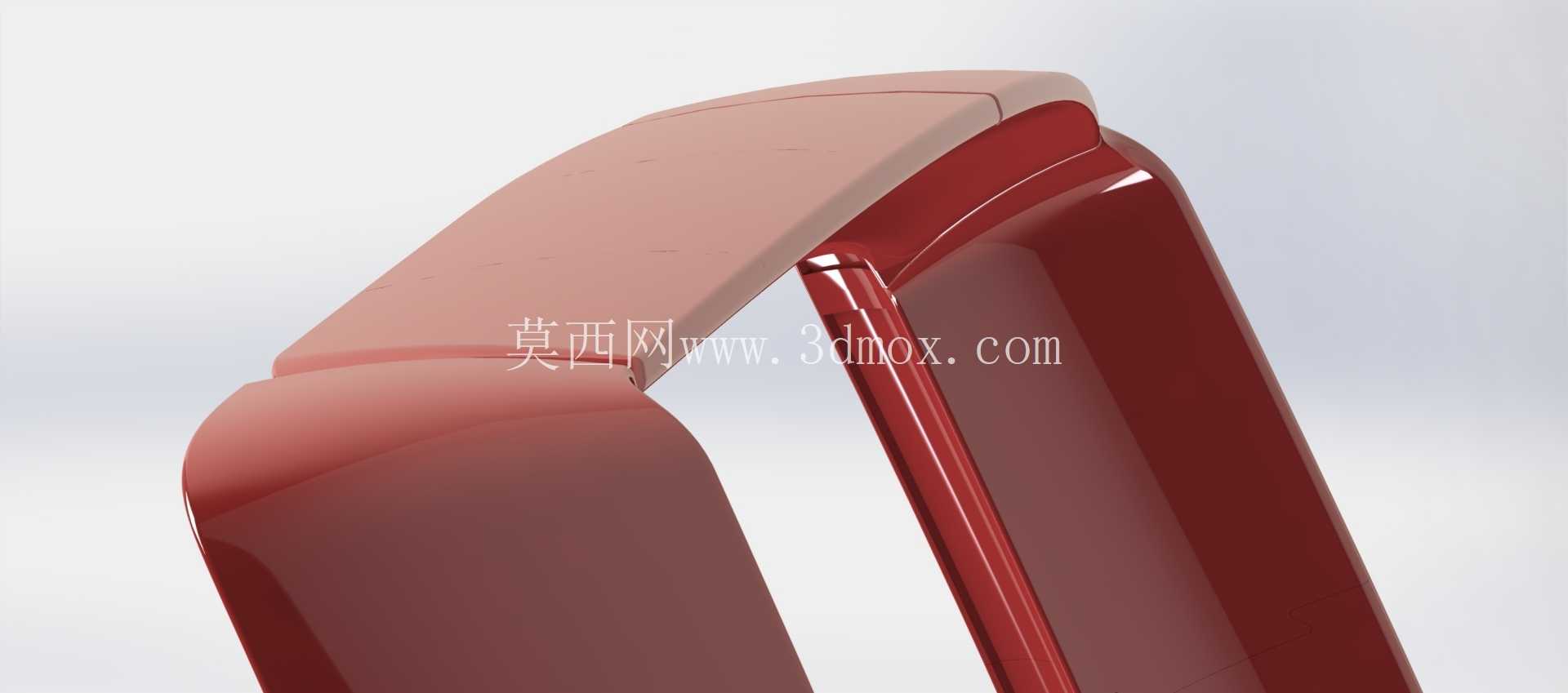

从安装边界来看,侧段扰流板沿着车尾D柱的外轮廓曲面布置,内侧型面完全贴合D柱外板的冲压曲面,安装点位避开了D柱内部的加强筋与线束走线区域,不会对原有车身结构造成破坏,尾门段扰流板则沿着尾门上沿的弧度延伸,两端与侧段扰流板预留了3mm的装配间隙,用于抵消车身行驶过程中的钣金形变与温度变化带来的热胀冷缩量,避免不同部件之间出现干涉异响。固定方式采用双面胶粘贴搭配辅助定位卡扣的形式,相比传统的螺栓固定方案,不需要在车身钣金上额外打孔,不会破坏原有车身的电泳防腐层,降低后期出现锈蚀的风险,定位卡扣则能够在粘贴胶固化前提供足够的定位精度,避免安装过程中出现移位偏差,保证两侧扰流板的装配对称度控制在1mm以内。

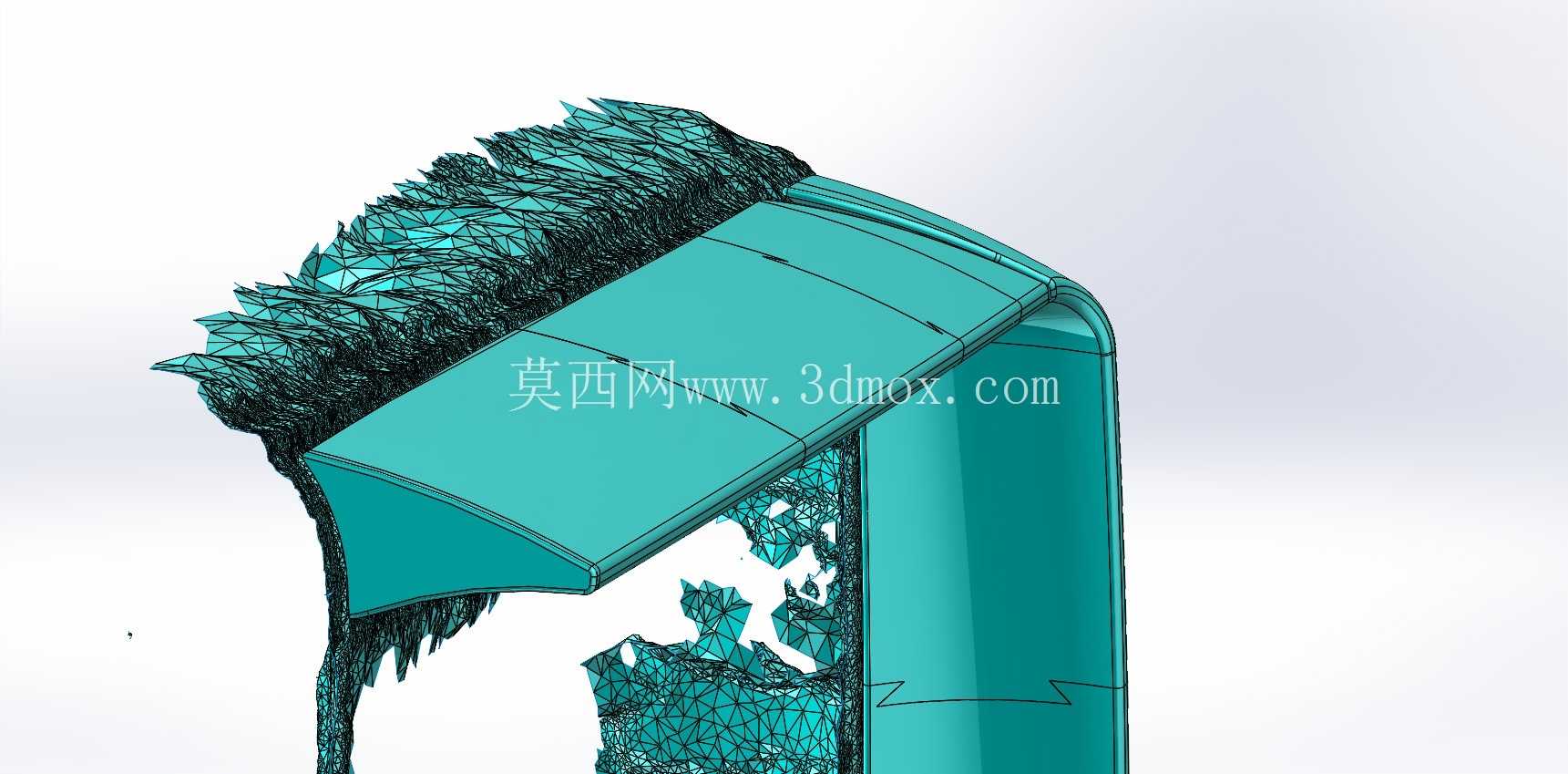

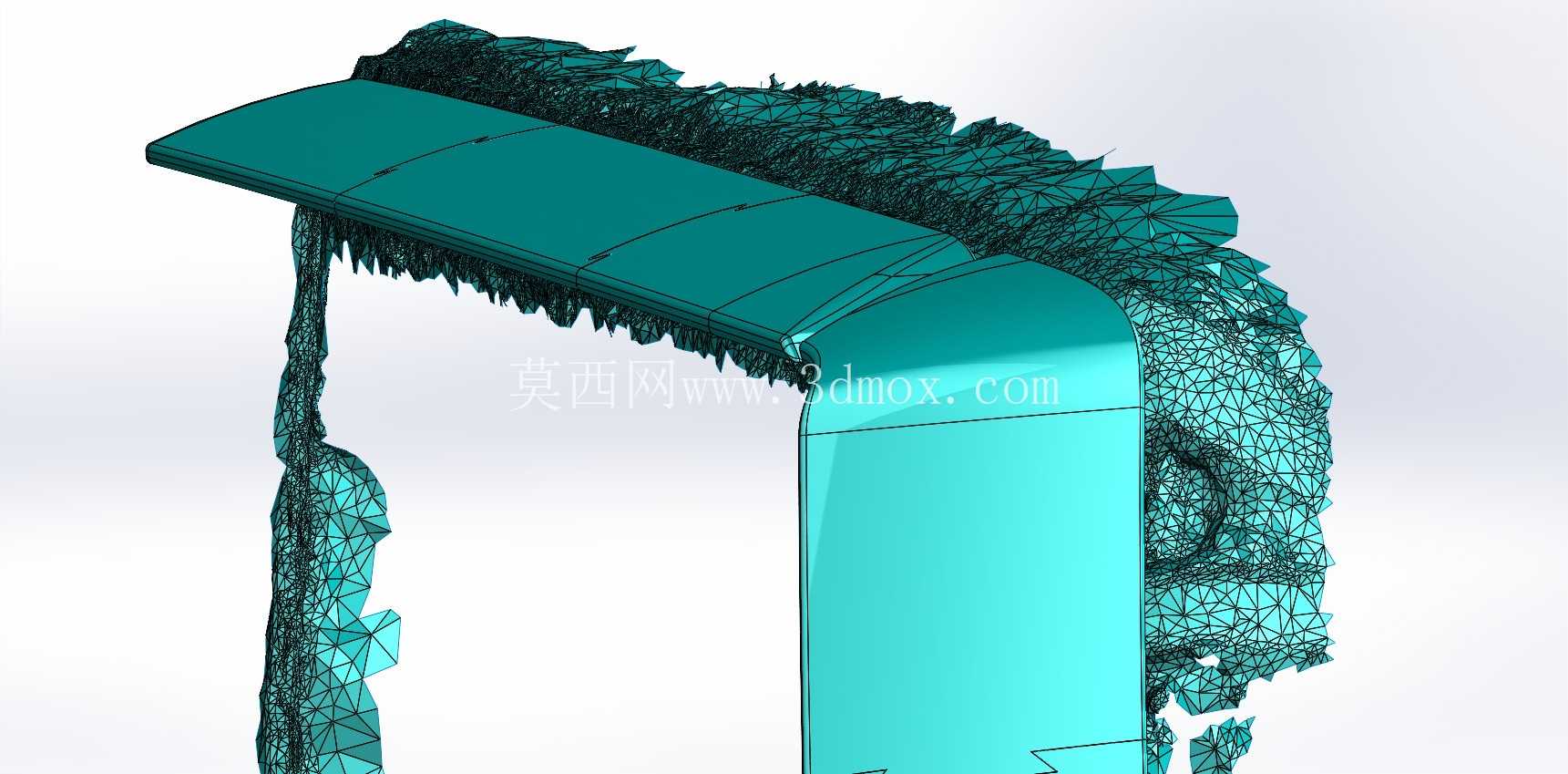

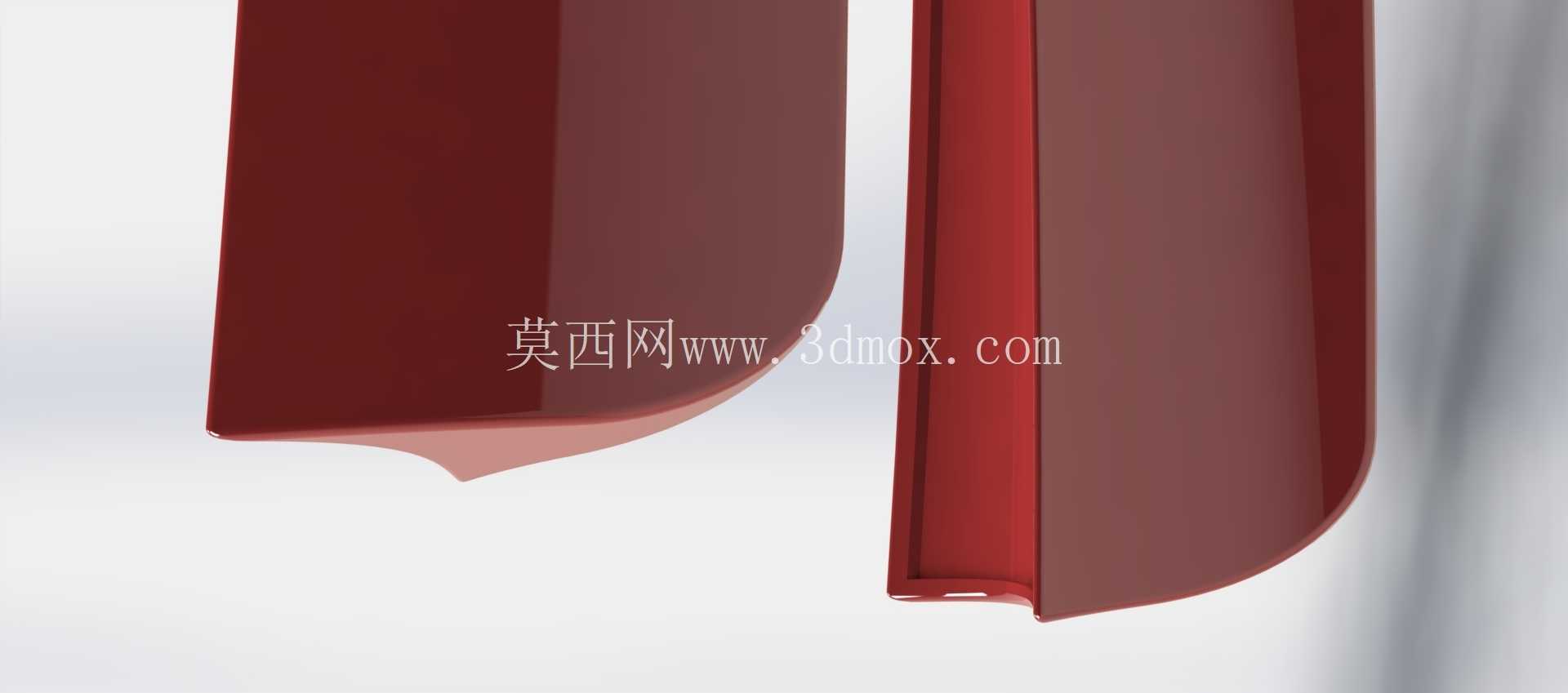

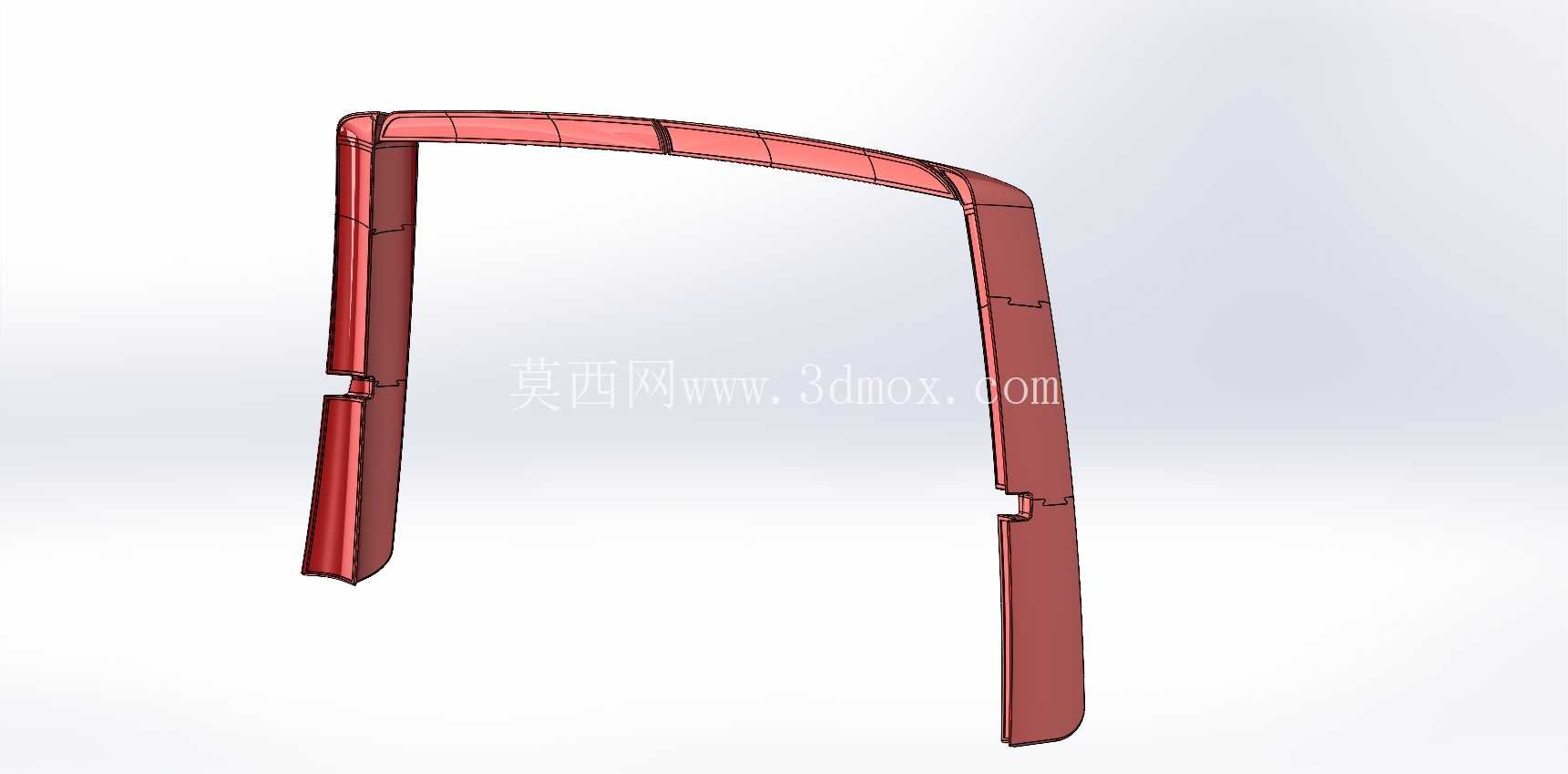

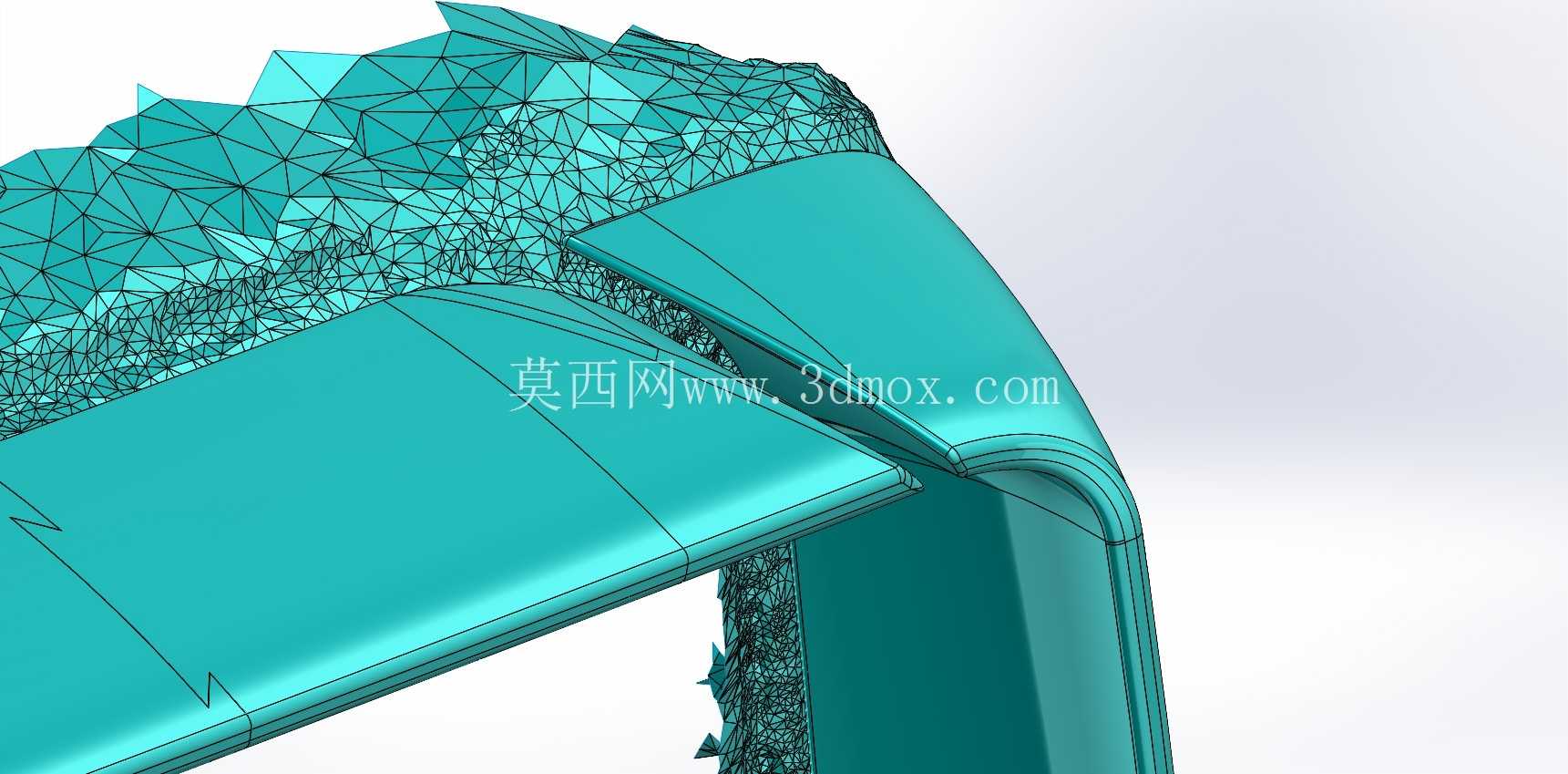

设计阶段针对3D打印的快速验证场景做了专门的结构优化,将整体组件拆分为多个长度不超过200mm的分段单元,适配主流桌面级FDM3D打印机的成型尺寸,每个分段的拼接位置采用阶梯式止口结构,拼接时能够自动对齐,不需要额外做定位治具,拼接缝控制在0.2mm以内,后期打磨处理的工作量大幅降低。型面设计过程中参考了原车的点云扫描数据,通过KIRI引擎的3DSCAN电话扫描方案获取的实车曲面数据作为设计基准,保证扰流板安装后与车身曲面的贴合间隙均匀,不会出现突兀的台阶破坏整车外观的一致性。

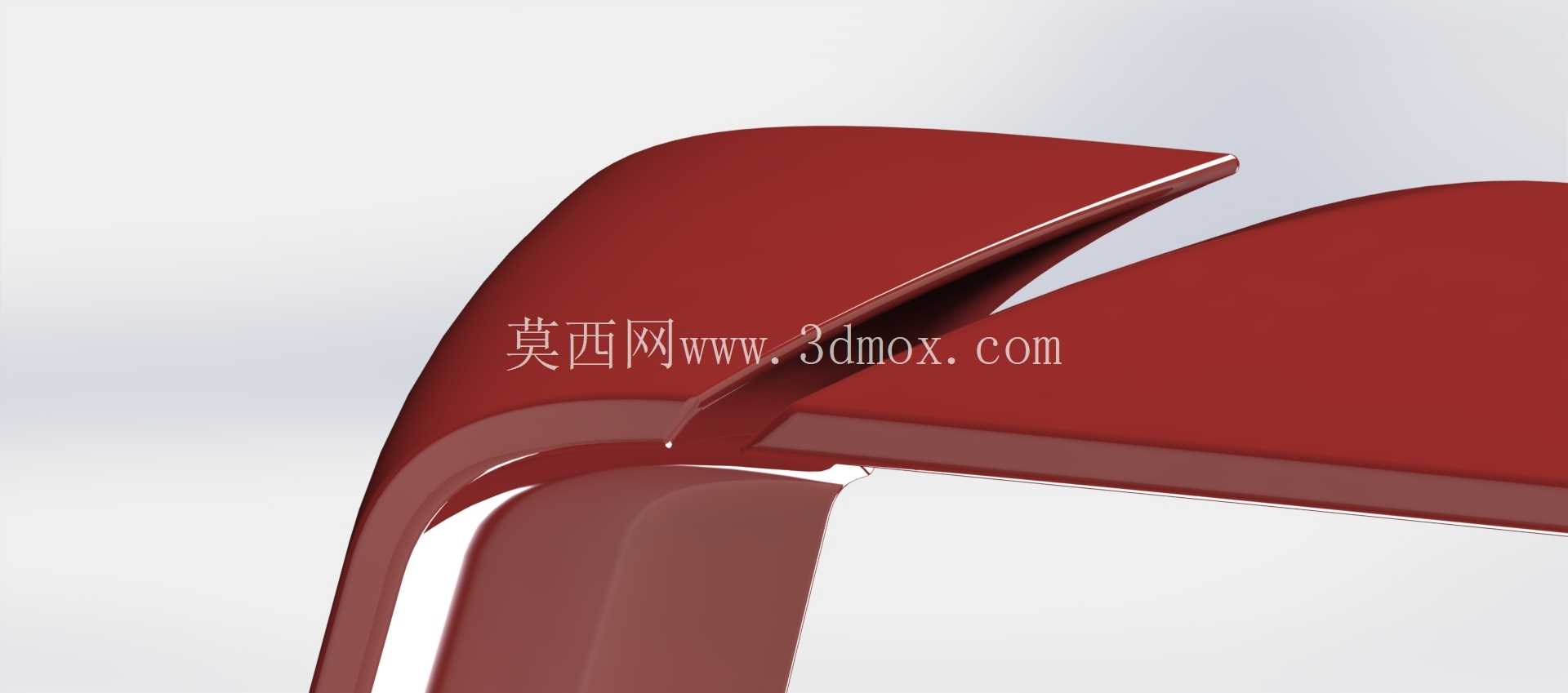

气流优化层面,侧段扰流板的外侧型面采用12度的外倾角度,能够引导车侧气流沿着扰流板表面向车尾外侧扩散,避免侧方气流直接卷入车尾涡流区,尾门段扰流板的上沿采用5度的上翘角度,能够引导车顶气流在离开尾门时按照预设角度向下扩散,抬高涡流区的中心位置,减少涡流对尾门区域的直接冲击,经过CFD仿真验证,该结构能够在100km/h的行驶速度下降低整车风阻系数约0.018,同时能够减少车尾负压区的泥水吸附量,提升雨天行车的后方视野清晰度。

需要注意的是,不同生产批次的福特全顺车型,后门与底盘零件的形位公差可能存在小幅波动,实际装配前需要对贴合面的间隙做逐一确认,必要时通过双面胶的厚度调整来补偿公差偏差,安装完成后需要静置24小时待胶层完全固化后再上路行驶,避免高速气流冲击导致部件脱落,由于该部件属于外饰空气动力学组件,安装后的实际空气动力学效果会受整车负载、轮胎气压、车顶加装部件等因素影响,实际使用过程中需要结合具体车况做微调。
