带测压孔NACA0015翼型结构件

　　这款带测压孔的NACA0015翼型构件，是航空流体试验、小型无人飞行器翼面结构设计中常用的基准测试件，日常在低速风洞试验、翼面气动性能验证、教学演示试验场景中使用频率极高。很多刚接触翼型设计的工程师容易把标准NACA翼型直接照搬用在实际机型上，忽略了测压点位布置、内部支撑结构对翼面刚度、流场干扰的影响，这款结构件的设计刚好规避了这类常见问题。从结构设计思路来看，整体翼型严格遵循NACA0015的对称翼型轮廓，相对厚度15%的弦长占比，让这款翼型在低速工况下拥有适中的升阻比特性，对称结构也让它在正负迎角下的气动特性保持一致，不管是用作固定翼无人机的水平尾翼，还是风洞中的标准校验翼段，都能获得稳定的测试数据。

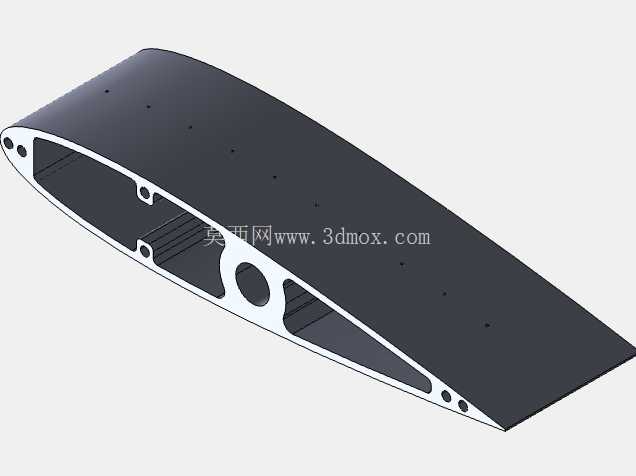

　　翼面表面均匀布置的多组测压孔，沿着弦向与展向按气动测试的规范点位排布，孔位边缘做了倒角去毛刺处理，避免孔边凸起干扰附面层流动，保证测压数据的准确性，每个测压孔都对应内部独立的引气流道，不会出现不同点位压力串扰的问题，试验时可以直接连接压力传感器，获取翼面不同位置的压力分布数据，不用后期在成品翼面上二次打孔破坏结构完整性。内部结构采用了镂空肋板加前后缘加强的设计，前缘位置做了局部加厚，预留了安装定位的通孔，后缘位置保持薄翼型的锐利轮廓，同时在翼段的两端设置了安装定位的连接孔位，安装时可以通过两端的连接轴直接固定在风洞试验段的支架上，或者对接无人机的机翼主梁，安装边界清晰，不需要额外做适配转接件就能满足多数试验场景的安装需求。

　　很多工程师在做翼型测压试验时，经常会遇到翼面刚度不足导致高速气流下翼面变形，进而影响测压数据准确性的问题，这款结构件的内部肋板沿着弦向按等间距排布，肋板上开设了减重孔，在保证整体结构刚度的前提下尽可能降低构件自重，即使在风速较高的试验工况下，翼面的形变量也能控制在气动测试允许的误差范围内，不会因为结构变形导致翼型轮廓偏离标准值。从实际使用场景来说，这款构件除了用于风洞校验、翼型气动特性教学试验之外，也可以直接作为小型低速固定翼无人机的翼段原型，在做翼面结构设计时参考其内部支撑布局、测压孔的布置逻辑，尤其是针对需要实时采集翼面压力数据的测绘类、气象探测类无人机，这种预置测压流道的翼型结构，能省去后期改装测压管路的工作量，也避免了外置测压管路对翼面流场的额外干扰。在安装适配方面，翼段内部的中心位置设置了主梁安装孔，孔位公差按照常规航空模型与试验件的通用配合公差设计，既可以穿入碳纤维主梁作为机翼的主承力结构，也可以安装转轴用于变迎角试验的驱动连接，前后缘的定位孔可以用来对接翼段的端板，避免试验时翼尖绕流影响测试段的流场品质。很多新手在设计这类翼型试验件时，容易把测压孔的孔径做的过大，或者孔的轴线没有垂直于翼面当地的切线方向，导致测压数据出现系统误差，这款构件的测压孔孔径、孔深以及轴线角度都严格按照气动测试的规范设计，孔位内部的引气通道做了光滑处理，减少压力传递的迟滞效应，采集到的压力数据响应速度更快，数值偏差更小。

　　另外，翼面的外轮廓做了连续光滑的曲面处理，没有拼接台阶或者凹凸缺陷，能保证附面层的流动状态和理论翼型的计算状态保持一致，不会因为表面加工缺陷导致提前出现气流分离，影响试验结果的可靠性。对于从事低速气动研究、小型飞行器结构设计的工程师来说，这类标准化的带测压孔翼型构件，既可以作为试验中的标准校验件，用来校准风洞的流场品质、压力采集系统的测量精度，也可以作为翼型结构设计的参考原型，在此基础上根据具体的使用场景调整翼展长度、内部肋板的排布密度、测压孔的点位数量，快速衍生出符合不同项目需求的翼面结构，省去从零开始绘制翼型曲线、排布内部结构、设计测压流道的重复工作量，也能避免因为翼型坐标点提取错误、结构布局不合理导致的设计返工。
