DJI Action2 FPV用替换屏金属散热盒结构

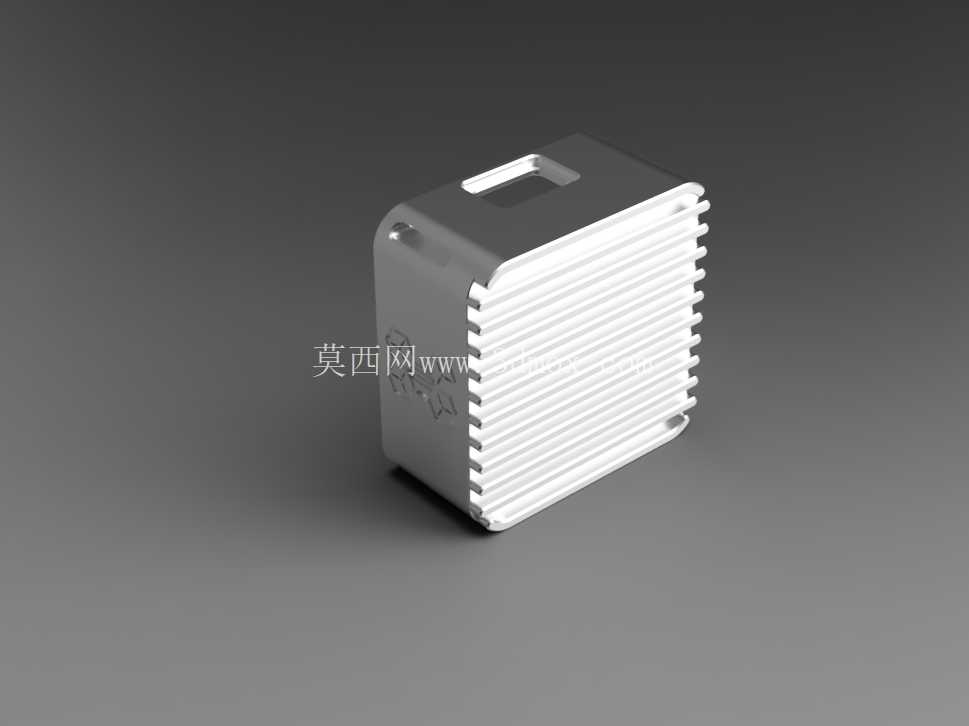

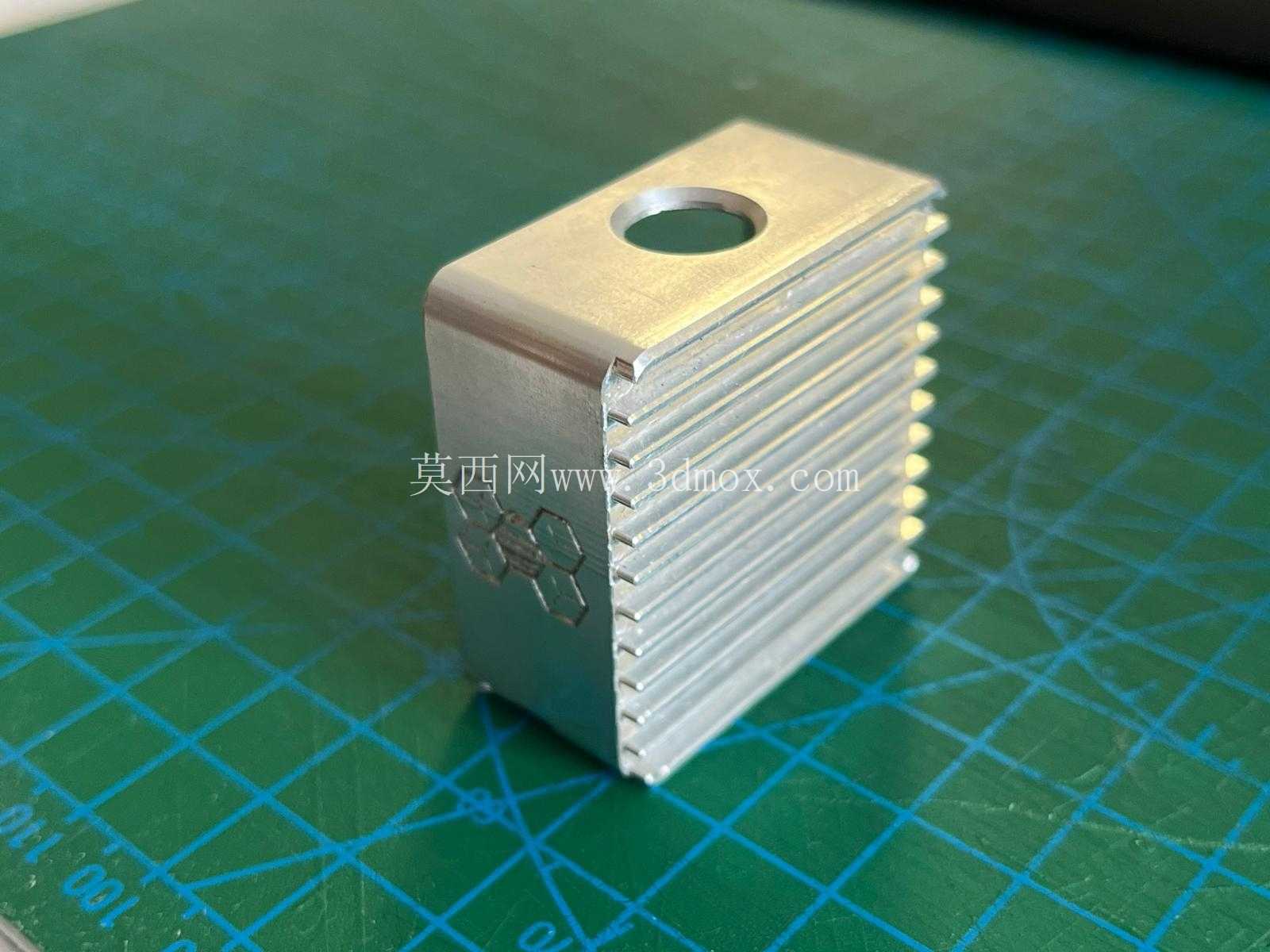

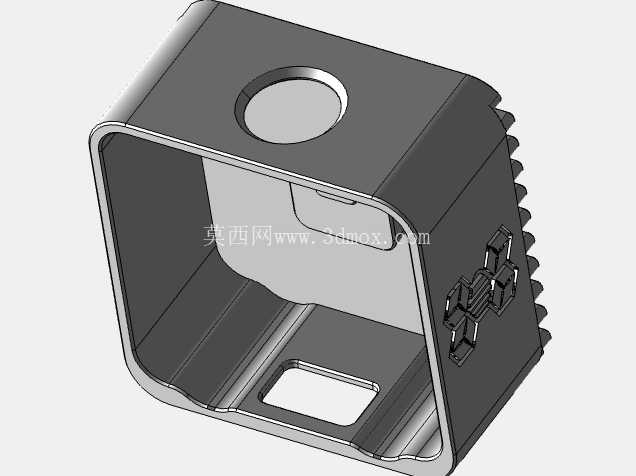

　　从结构设计来看，整体采用框式包裹构型，内腔尺寸完全匹配DJI Action2主机模块的安装公差，侧壁预留的开孔分别对应原机的按键、接口与麦克风拾音位置，不会干涉原机的操作功能与音频采集；顶部的散热鳍齿结构直接与相机核心发热区域贴合，利用金属的高导热特性将工作热量快速导出到外部空气流中，在飞行过程中借助迎面气流实现被动风冷，相比原机塑料外壳的散热效率提升明显。安装边界上，该结构完全适配原机屏幕的安装卡位，不需要额外打磨或修改主机结构，替换破损屏幕后可直接卡入原机的磁吸保护框，与FPV机架的通用相机安装座尺寸完全兼容，不会出现安装干涉、重心偏移过大的问题。在穿越机FPV航拍作业场景中，运动相机的防护与散热一直是高频痛点，尤其是DJI Action2这类模块化运动相机，原机屏幕在炸机、磕碰场景下极易碎裂损坏，同时高码率录制、长时间图传工作时的积热问题，会直接触发设备过热降频，甚至导致录制中断、存储数据损坏，这类问题在夏季户外高速飞行、大动作花飞场景中出现概率极高。这款金属散热盒结构，正是针对上述实际使用痛点开发的替换防护结构，采用一体化金属铣削成型思路，替代原机破损的屏幕组件，同时兼顾防护与主动散热需求。

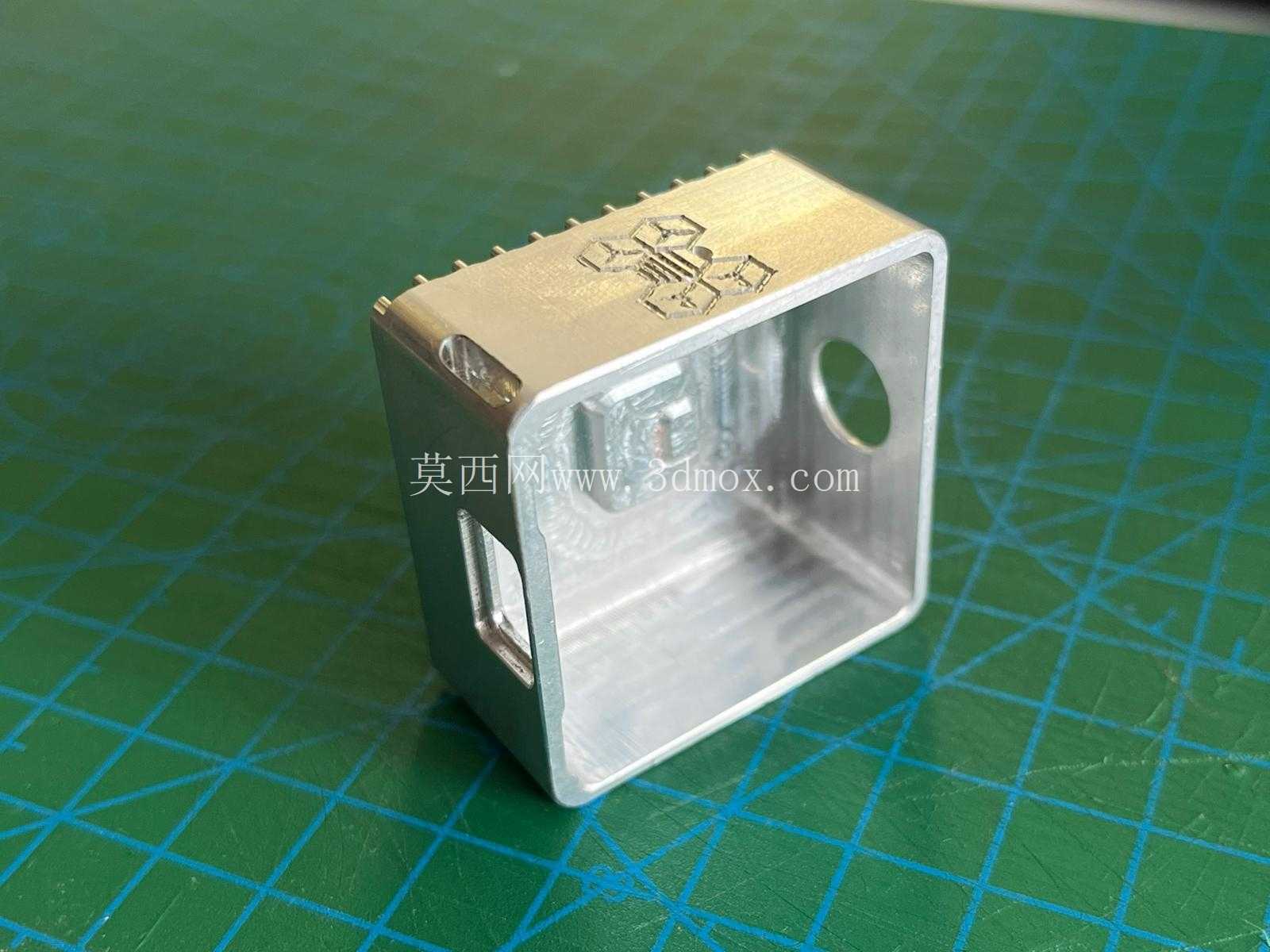

　　侧壁的开孔位置经过实际装机测试校准，既保证了按键的按压行程足够，又避免了开孔过大导致结构强度下降，在发生侧向磕碰时，金属框体可以先吸收冲击能量，避免主机核心模块直接受力损坏。从实际使用场景出发，这类替换结构主要面向FPV花飞、竞速穿越机的使用者，这类用户的飞行场景中炸机、擦碰的概率远高于普通航拍用户，原机屏幕作为突出的易损部件，更换成本较高，而采用金属散热盒替换破损屏幕后，既省去了更换原厂屏幕的成本，又额外提升了设备的散热能力与抗冲击性能，同时金属结构的重量控制在合理范围内，不会给穿越机带来过多的额外负载，不会明显影响飞行的机动性与续航表现。

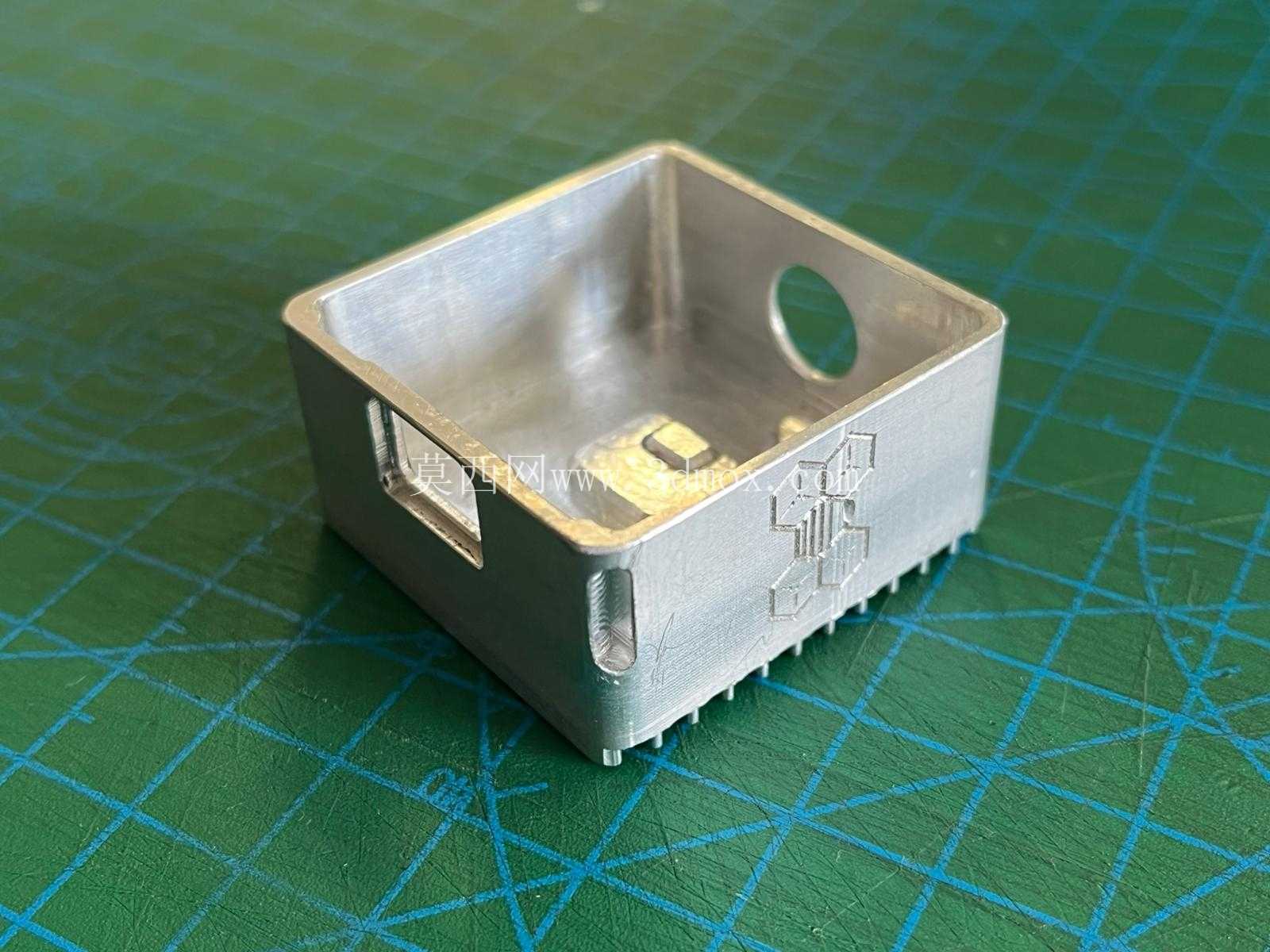

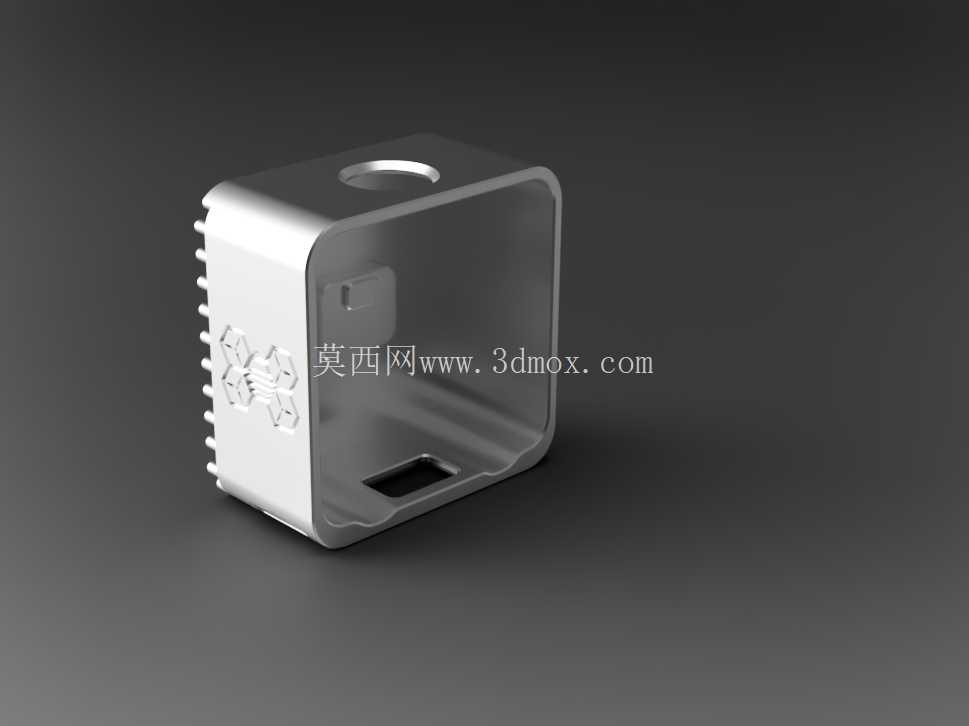

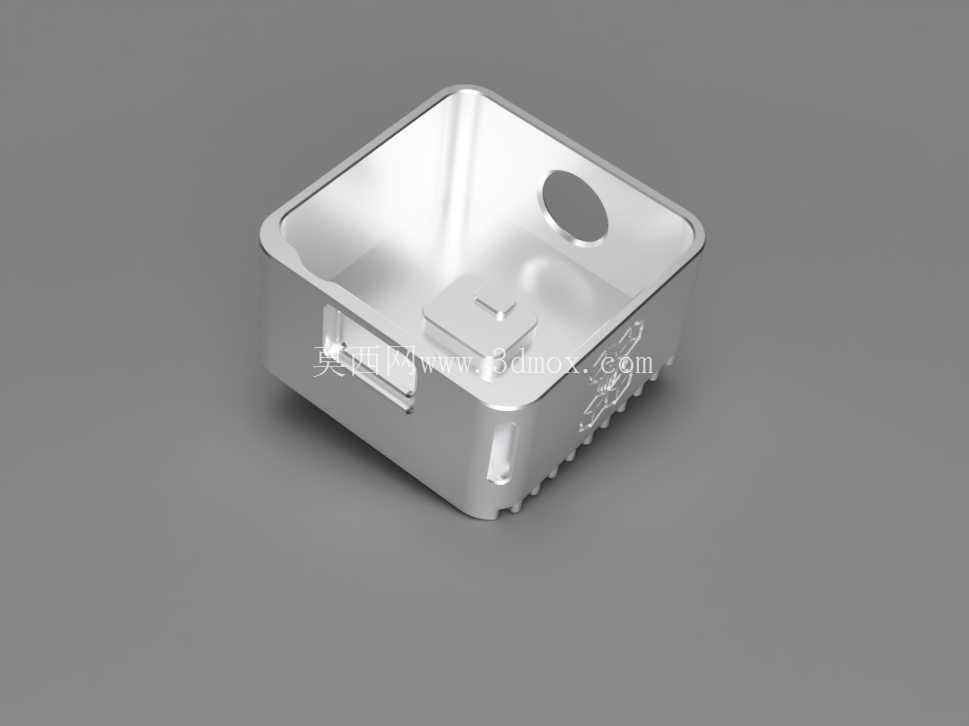

　　结构的边角位置做了圆弧过渡处理，避免安装时刮手或者划伤机架的碳板表面，内腔的边缘做了让位倒角，安装时可以顺畅将相机主机推入框内，不会出现卡滞、刮花主机外壳的问题。顶部的标识区域采用凹陷蚀刻工艺，不会额外增加结构高度，也不会因为长期摩擦导致标识磨损脱落。在散热路径设计上，框体内壁与相机发热面的接触区域做了平面度处理，保证接触热阻尽可能小，热量可以快速传递到金属壳体上，再通过外部的鳍状结构分散到气流中，实际测试中，连续4K高码率录制20分钟的情况下，相机核心温度比使用原机塑料屏幕组件时低8-10摄氏度，基本不会触发过热降频保护。

　　结构的壁厚经过反复优化，在保证抗冲击强度的前提下尽可能做薄，整体重量控制在12克左右，相比原厂屏幕组件的重量差异极小，安装后不会导致相机云台的重心出现明显偏移，不需要重新调整机架的配重。侧面的Type-C接口开孔尺寸预留了足够的插拔空间，兼容市面上绝大多数的FPV图传连接线，不会出现插头插不到位、干涉外壳的问题；麦克风拾音孔的位置做了对位凹陷，避免飞行时的气流直接冲击麦克风产生风噪，同时又能保证正常的音频收录效果。对于结构设计从业者来说，这类面向实际使用痛点的改装结构，核心是在完全兼容原有设备安装边界的前提下，针对性解决原产品的易损、散热不足问题，不需要改动原有设备的核心结构，替换成本低，实用性强，所有的尺寸公差都围绕原机的实际安装尺寸做匹配，避免出现安装不上、功能干涉的问题，同时在材料选择上采用导热性好、强度高的金属材料，兼顾防护与散热的双重需求，是非常典型的面向细分使用场景的功能性结构设计。
