支架式圆柱储料桶结构设计

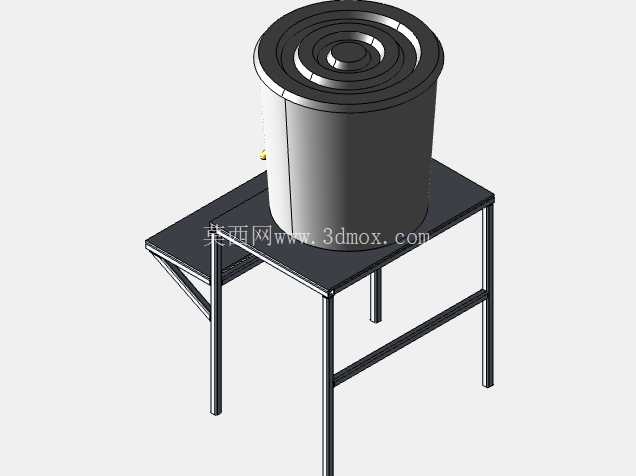

　　这套带支架的圆柱储料容器，主要面向小型铸造车间的造型砂、添加剂粉料等散料临时中转存储场景设计，日常布置在混砂工位与造型工位之间的过渡区域，承接混砂设备输出的待使用物料，避免散料直接落地造成的杂质混入、含水率波动问题，也能减少人工反复转料的搬运强度。从结构设计逻辑来看，上部圆柱罐体采用直壁加顶部多层嵌套卷边的结构，卷边设计一方面提升了罐体上口的结构刚度，避免长期装料后上口出现变形翘边，另一方面多层卷边形成的环形凹槽可以适配不同规格的桶盖，在需要防尘或者防潮存储时，可直接扣合对应尺寸的密封盖，无需额外加装法兰压边结构，减少了加工工序与零件数量。

　　罐体底部采用微锥收口设计，和支架台面的安装孔位精准配合，装配时罐体直接落入台面预留的定位孔内，依靠锥面的自定心特性完成定位，不需要额外加装螺栓紧固，日常需要清理罐体内部时，可以直接将罐体从支架上吊起移出，清理维护的操作效率更高。下部支架采用方管焊接成型的框架结构，四条竖直支撑腿采用等截面方管，腿间设置两层横向连接杆，上层连接杆靠近台面下方，直接承接台面传递的载荷，避免台面长期受载出现中部下挠变形，下层连接杆设置在支撑腿中部偏下位置，用于提升支架整体的抗扭刚度，避免在推挪支架或者物料偏载时出现支架整体扭曲变形的问题。支架台面采用整块平板切割成型，台面一侧延伸出窄边平台，这个延伸平台主要用于放置临时取用的物料取样器具、清理铲具等小工具，不需要操作人员额外携带工具放置架，适配车间现场紧凑的工位布局。支撑腿底部没有设置可调脚杯，是因为该设备主要放置在已经做过地面找平的铸造车间固定工位，不需要频繁调整水平度，省去脚杯零件可以降低整体制造成本，同时避免脚杯长期受铸造粉尘卡滞无法调节的问题。

　　从安装边界尺寸来看，罐体直径控制在600mm，整体高度（含支架）控制在1100mm，这个尺寸刚好适配车间常用的标准料铲操作高度，操作人员站立时可以直接用铲从桶内取料，不需要过度弯腰或者垫高操作；支架的整体占地尺寸控制在800mm见方，在工位之间预留的1m宽通道旁放置时，不会占用通道的通行空间，也不会影响周边设备的检修操作。设计过程中特意将罐体的重心控制在支架台面的中心区域，即使桶内物料装至额定容量的90%，整体重心依然落在四条支撑腿围成的支撑面内部，不会出现侧翻风险；支架的焊接位置全部做了焊后打磨处理，避免尖锐焊渣划伤操作人员，也减少粉尘在焊渣缝隙处的堆积，日常清理时只需要用压缩空气吹扫即可完成表面清洁。

　　罐体壁厚选择4mm的普通碳钢板，完全满足散料存储的刚度需求，长期装料不会出现鼓胀变形，同时钢板厚度适中，整体重量控制在合理范围，两名操作人员即可配合完成罐体的移位操作，不需要动用起重设备。顶部的卷边结构在加工时采用旋压工艺一次成型，相比焊接卷边的结构，没有焊缝缺陷，长期使用不会出现焊缝位置开裂漏料的问题，卷边的圆弧过渡也避免了上口位置的尖锐边角，减少操作人员取料时被划伤的风险。
