立式长条铝制多孔散热安装结构件

这款铝制长条构件的设计初衷，是为高密度排布的电子功率单元提供兼具安装承载与被动散热能力的一体化支撑载体，常见于通信基站机柜、工业变频控制柜、大功率LED驱动模组这类需要在狭长安装空间内完成多组功率器件固定的场景。从实际使用工况来看，这类构件往往安装在柜体内部的竖向风道旁，自身的多孔结构既可以作为器件的安装基准面，也能让风道内的流通空气穿过孔隙带走器件工作产生的热量，避免局部热堆积造成功效下降甚至器件损坏。

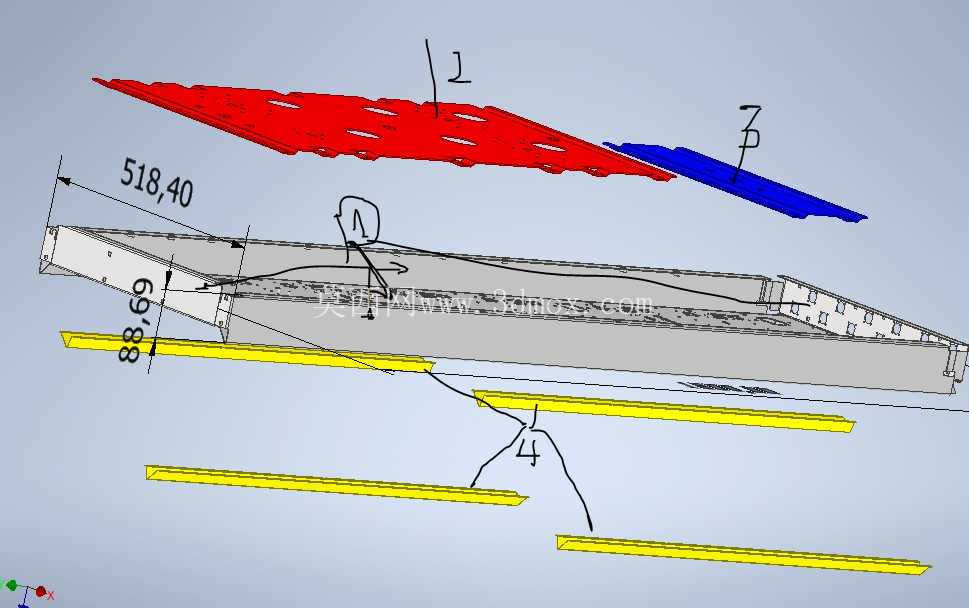

设计阶段首先要考虑的是安装边界的适配性，这类构件通常适配19英寸标准机柜的竖向安装立柱间距，整体采用窄长型的立式布局，宽度方向控制在单组安装位的尺寸范围内，不会占用相邻仓位的安装空间，厚度方向预留足够的结构强度余量，在单侧挂载多组重量较大的功率模块时，不会出现中部挠曲变形的问题。构件两侧设计有带定位卡槽的安装边，安装时可以先将卡槽卡入机柜预设的导轨条内完成预定位，再通过侧边的固定孔完成锁紧，不需要全程托举构件对位，能大幅降低现场装配的操作难度。

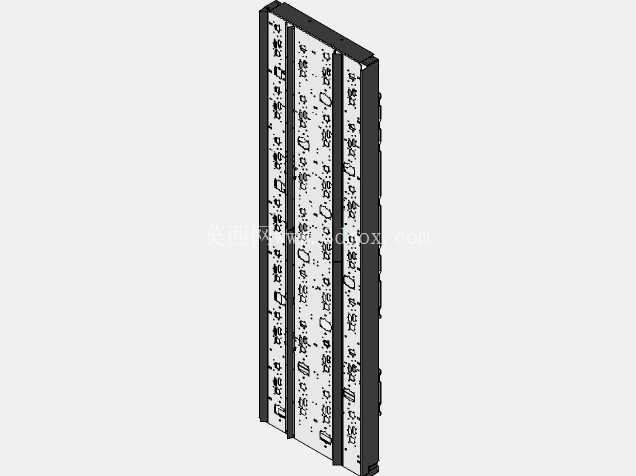

结构设计上，主体采用铝合金材质挤压成型后做精密机加工，整体重量控制在5g每单位长度的水平，在保证结构刚度的前提下尽可能降低自重，减少对机柜安装立柱的载荷压力。面板区域的多孔排布并非随意开设，每一组孔位都对应常用功率器件的固定孔距标准，孔位边缘做了微小的倒角处理，既可以避免安装时刮伤器件引脚或安装人员手部，也能在涂覆导热硅脂时让多余的硅脂从倒角缝隙溢出，保证器件安装面与构件表面的充分贴合，降低接触热阻。三条平行的竖向加强筋沿着构件长度方向贯通布置，将面板区域分隔为三个独立的安装区，每个区域可以独立挂载一组功能模块，模块之间通过加强筋形成物理间隔，避免不同模块之间的电磁干扰，同时加强筋也大幅提升了构件的抗弯折能力，即使在长度较长的规格下，两端固定后中部的形变量也能控制在工业设备允许的公差范围内。

从实际装配的角度考量，构件背面设计有等距排布的卡扣结构，可以直接卡在机柜内部的接地铜排上，不需要额外加装接地导线，装配完成后自然形成可靠的接地通路，泄放器件工作时产生的静电与感应电流，提升设备运行的电磁兼容性。构件表面做了导电氧化处理，在保证铝材表面耐腐蚀能力的同时，不会形成绝缘层阻断接地通路，氧化层的哑光表面也能减少光线反射，避免在机柜内部巡检时产生眩光影响操作。

在建模过程中，需要重点关注孔位的位置度公差，所有安装孔的位置度误差需要控制在0.1mm以内，保证不同批次的构件都能与标准器件实现互换装配，不需要现场扩孔修正。两侧安装边的卡槽尺寸需要与常用机柜导轨的尺寸做公差匹配，既要保证安装时能顺利滑入，也要避免间隙过大造成构件安装后出现晃动。加强筋与面板的连接处做了R0.5的圆角过渡，避免挤压成型时在转角处产生应力集中，也能减少后续机加工过程中出现崩边的问题。

这类构件在实际使用中往往不需要额外加装散热鳍片，依靠自身大面积的铝板与多孔结构形成的空气对流通道就能满足中小功率器件的散热需求，相比单独设计安装支架再加装散热片的方案，能减少30%以上的装配零件数量，降低整体物料成本与装配工时，同时也减少了多个零件连接带来的接触热阻与连接松动风险。在长期运行的工况下，铝材质的抗蠕变性能也能保证长期使用后安装孔位不会出现形变松动，配合不锈钢紧固件可以在-40℃到85℃的工作环境范围内保持可靠的连接强度，适配户外机柜、工业厂房等多种复杂的使用环境。
