70mm口径航模涵道动力安装基座结构

　　从实际应用场景来看，这类涵道基座主要用于50-70mm翼型的电动涵道固定翼航模，常见适配像真机、运动竞速机这类对动力安装同轴度要求较高的机型，涵道筒体的外壁圆柱度控制在0.1mm以内，能够和机身预留的涵道舱内壁形成均匀的配合间隙，既不会因为过盈配合撑裂泡沫或复材机身，也不会因为间隙过大导致气流从涵道外壁旁通损失推力。设计思路上，这套模型没有对风扇叶片、电机绕组及出线结构做冗余建模，核心保留了所有安装配合的关键基准面：筒体上端的进气口做了外翻的圆弧导边，能够降低进气口的气流紊流损失，实际飞行测试中，带圆弧导边的进气口比直角切边的进气口能提升约6%的进气效率，同时降低大油门下的进气啸叫。航模涵道动力单元是固定翼涵道航模的核心动力承载结构，这套70mm口径的涵道基座，主要适配2.4公斤级推力的电动涵道动力配置，在航模整机装配环节中承担动力定位、载荷传递、安装基准的核心作用。日常做涵道机结构设计时，很多新手会忽略涵道安装座的边界匹配问题，要么预留安装间隙过大导致飞行中涵道移位产生振动，要么安装位公差过紧导致装机时需要反复修磨机身蒙皮，这套基座在设计时就把实际装机的常见痛点纳入了考量范围。

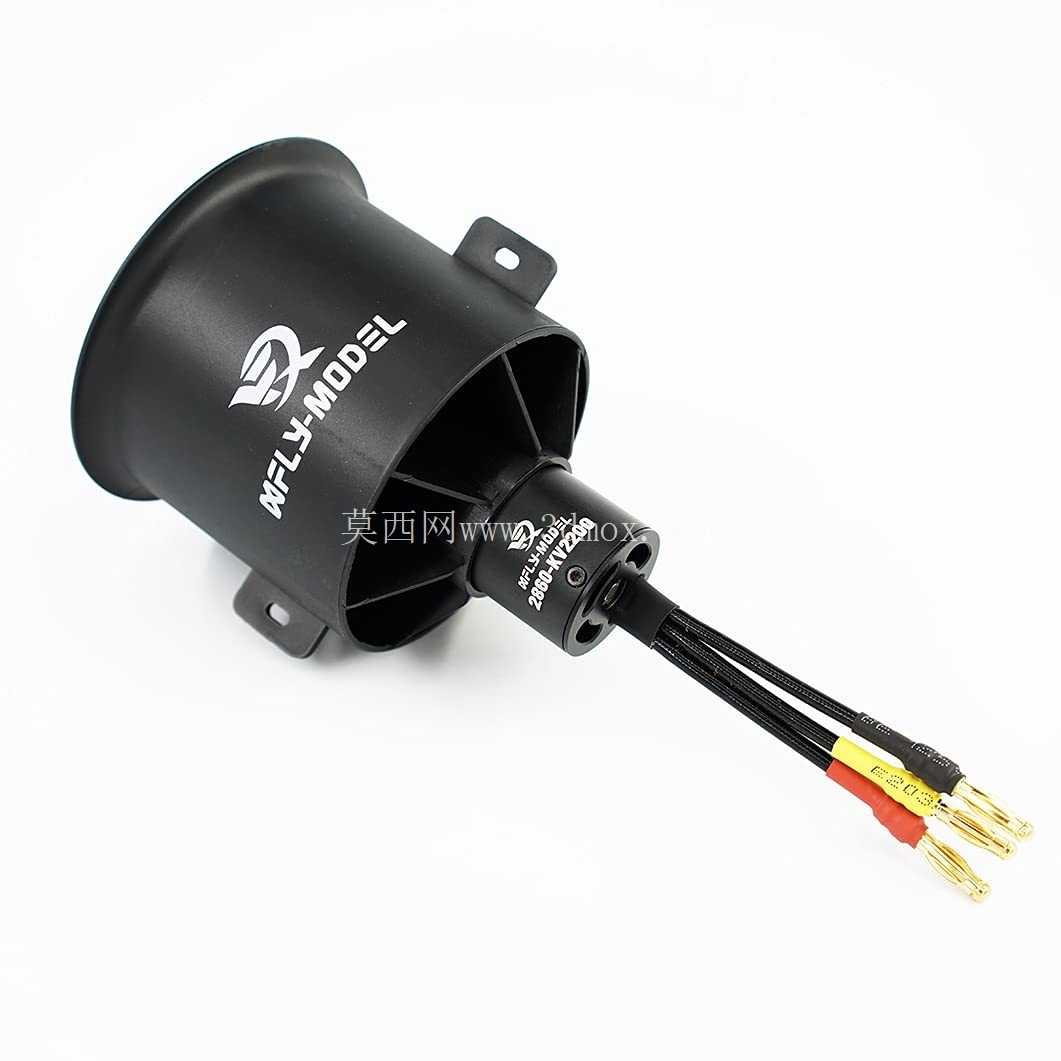

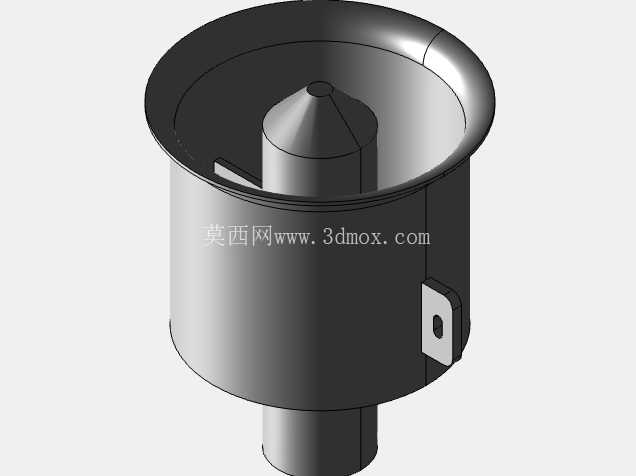

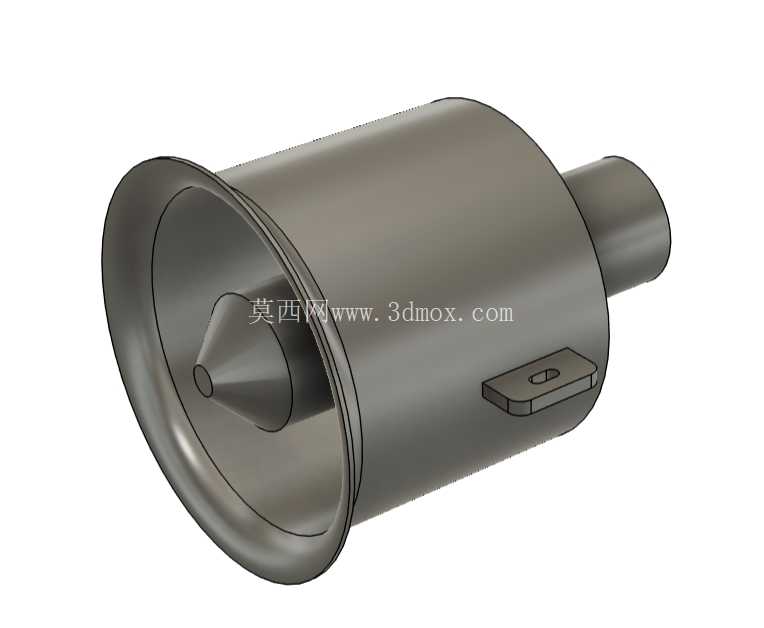

　　筒体中心的锥台结构是电机安装的定位基准，锥台的端面平面度控制在0.05mm以内，能够保证电机安装后输出轴和涵道筒体的同轴度，避免扇叶转动时出现扫膛、动平衡超标引发的整机振动。筒体侧面的安装耳是和机身承力结构连接的关键部位，耳片上的安装孔位做了沉台设计，能够让安装螺丝的头部完全沉入耳片平面内，不会突出到涵道内壁干扰气流，也不会突出外壁和机身涵道舱产生干涉。从安装边界尺寸来看，筒体主体外径为70mm，总长度从进气口端面到下端排气口连接段为82mm，侧面安装耳的突出高度为8mm，两个安装耳的中心连线过筒体轴线，孔位中心距筒体上端面的距离为45mm，这个位置刚好是涵道整体重心的所在平面，安装后能够让动力单元的载荷直接传递到机身的承力隔框上，避免飞行中加速度载荷导致安装座变形。

　　下端的排气连接段直径为62mm，能够适配标准70mm涵道对应的尾喷管收缩段，连接段的外壁做了0.5mm的定位止口，和尾喷管装配时能够自动对中，不需要反复调整同轴度。做结构设计时需要注意，这套基座的安装耳片厚度为3mm，采用和涵道筒体一体化的结构设计，实际加工如果采用注塑或3D打印工艺，耳片和筒体连接的位置做了R2的圆角过渡，能够避免应力集中导致的耳片断裂，毕竟航模做特技动作时，动力单元的瞬时过载可以达到10G以上，连接位置的应力集中很容易导致飞行中结构失效。

　　另外，中心电机安装锥台的内部是中空结构，既能够减轻整体重量，也能给电机提供一定的散热空间，锥台侧壁预留了电机出线的缺口，装机时电机的动力线可以顺着缺口引到机身内部的电调位置，不会被夹在电机和安装面之间压破绝缘层。很多爱好者自己改装涵道时，经常会忽略电机出线的空间预留，导致安装后电线被挤压，飞行中因为震动磨破外皮造成短路炸机，这个细节设计刚好规避了这类常见问题。从气流组织的角度看，筒体内壁的光滑度是影响涵道效率的关键，这套模型的内壁没有多余的加强筋或者凸起结构，气流从进气口进入后能够顺畅地通过扇叶区域从尾喷口喷出，不会因为内壁凸起产生紊流影响推力输出。在做整机装配时，只需要按照模型给出的安装基准面，在机身隔框上开出对应的定位槽，将涵道基座滑入舱位后用螺丝穿过侧面耳片固定即可，不需要额外做定位调整，能够大幅缩短装机调试的时间，也能保证动力单元的安装精度，减少后续动平衡调试的工作量。
