立式带长槽安装基座铸造结构设计

在工装夹具、小型设备支撑定位的实际应用场景里，这类带长圆孔的立式铸造基座是非常常见的定位支撑构件，日常在流水线旁的工件定位工位、小型检测设备的支撑脚、工装治具的固定支座上都能见到它的身影。不同于冲压焊接的薄型支座，铸造一体成型的结构本身具备更好的刚性，在承受持续侧向载荷、频繁装夹带来的冲击时，不会出现焊接部位开裂、板材变形的问题，能长期保持安装基准的位置精度，减少工位日常校准的频次。

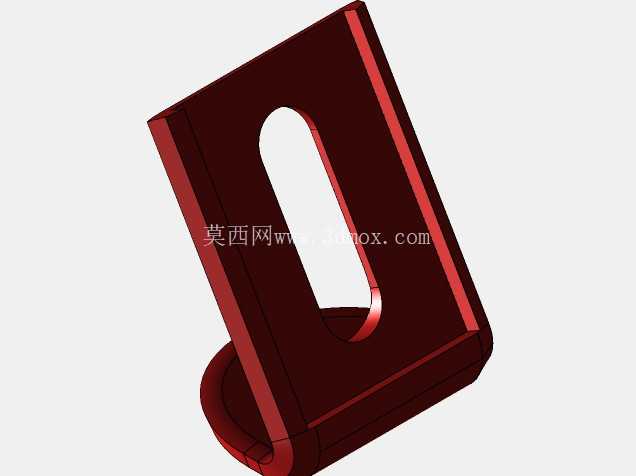

从结构功能来看，基座底部的圆盘结构是安装贴合面，设计时特意加大了接触直径，一方面是增大与安装台面的接触面积，降低单位面积的压应力，避免长期受压在台面留下压痕，另一方面圆盘结构在铸造时能更好地平衡上部立式板的重心，减少浇筑时铁水流动的紊流，降低铸件内部出现缩松、气孔的概率。上部立板上开设的长圆孔是核心的功能结构，这个长槽不是简单的减重设计，它的核心作用是提供安装位置的调节余量，在实际装配时，配套的固定螺栓可以沿着长槽的长度方向调整位置，补偿安装台面的孔位加工误差，也能适配不同宽度的被支撑工件的固定需求，不需要在安装现场重新配钻安装孔，大幅缩短现场装配的调整时间。

设计这类铸造支座的时候，首先要考虑的是立板与底部圆盘的过渡圆角，很多新手做结构时容易把过渡角做的太小，不仅铸造时容易出现应力集中导致铸件开裂，后续使用中承受侧向推力的时候，过渡位置也容易出现断裂隐患，所以在三维建模阶段就要把内外圆角做匹配，外侧圆角要大于内侧圆角，保证铸件壁厚均匀，避免冷却时因为壁厚差太大出现缩孔缺陷。立板的厚度不是随便定的，要结合长槽的宽度来匹配，长槽两侧的立板壁厚要保持一致，槽的端部要做半圆过渡，不能做成直角端，直角端不仅加工时容易出现应力集中，铸造时也容易因为铁水填充不畅出现缺料的问题。

从安装边界来看，这类基座的底部圆盘直径通常要比立板的厚度大3倍以上，保证安装后的抗倾覆能力，当立板承受垂直于板面的侧向力时，圆盘的边缘能提供足够的抗扭力矩，不会出现支座歪斜的情况。长槽的宽度要比配套使用的固定螺栓大1到2毫米，留出足够的装配间隙，槽的长度要根据实际需要的调节量来定，通常调节范围控制在20到50毫米之间就能覆盖绝大多数现场调整需求，槽开的太长会大幅降低立板的整体刚性，反而影响支撑稳定性。立板的高度也要结合被支撑工件的安装高度来设计，立板太高会导致受力点距离安装面太远，增大倾覆力矩，所以设计时在满足安装空间的前提下要尽量压低立板高度，提升整体结构的稳定性。

实际建模过程中，还要考虑铸造的拔模斜度，所有沿着拔模方向的立面都要做1到1.5度的拔模斜度，方便后续模具开模取件，减少铸件的脱模损伤。长槽的内壁也要做对应的拔模斜度，避免脱模时刮伤槽的内壁，减少后续机加工的余量。底部圆盘的安装面和立板的工件贴合面都要预留1.5到2毫米的机加工余量，铸造完成后通过铣削加工保证两个面的平面度以及相互垂直度，毕竟作为支撑定位构件，安装面的平面度直接决定了后续工件的安装精度，垂直度偏差太大会导致被支撑工件出现歪斜，影响后续的加工或者检测精度。

很多人做这类铸件的时候容易忽略壁厚的均匀性，比如在立板和圆盘连接的位置刻意加厚，反而会导致这个位置冷却速度慢，内部出现缩松缺陷，实际使用时受力反而容易断裂，所以建模时要反复检查各个位置的壁厚，尽量保持整个铸件的壁厚差不超过3毫米，对于需要加强的位置，可以通过在背面增设加强筋的方式提升刚性，而不是单纯加厚壁厚，加强筋的厚度也要比主体壁厚薄1到2毫米，避免筋的位置出现缩印。另外长槽的位置要尽量设置在立板的中心线上，保证受力时立板两侧的载荷均匀分布，不会出现单侧受力过大导致的变形问题，槽的上下端距离立板的上下边缘要留出足够的安全距离，避免端部位置因为壁厚太薄出现开裂。
