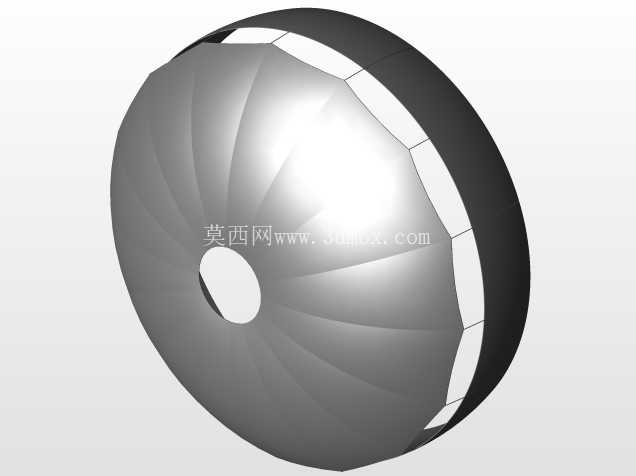

带中心孔曲面放射筋铸造用鳍状结构件

　　从安装边界来看，这个结构的外缘是整圈的平直贴合边，设计时预留了0.8mm的合模压紧余量，和模具定模框的配合公差选H7/e6的间隙配合，既不会因为间隙过大造成飞边，也不会因为配合过紧导致合模时擦伤配合面。中心的通孔是铸件的安装定位孔对应位置，孔边做了R0.5的圆角过渡，避免金属液高速充型时冲刷模壁造成的局部冲蚀磨损，延长模具的连续生产寿命。曲面部分的弧度不是规则的球面，是经过多次流场模拟调整的近似抛物面，放射筋沿着曲面的法向均匀分布，一共12道筋位把整个曲面均匀分割，相邻筋位之间的曲面夹角完全一致，这样铸件成型后冷却时的收缩应力会沿着筋位均匀分散，不会出现局部翘曲变形。在中小型回转类铸件的生产场景里，这类带放射状筋位的鳍状结构件是模具型腔里直接决定铸件成型质量的核心成型部件，日常接触的通风设备导风罩、小型离心泵叶轮护罩、灯具反光壳体这类带均匀放射加强结构的薄壁铸件，都需要依靠这类结构在铸造模里完成型腔轮廓的复刻。很多刚接触铸造模设计的工程师容易把这类结构的筋位做的等厚，实际生产里很容易出现筋根位置缩松、筋尖充型不全的问题，这个结构在设计时特意做了从中心孔边缘向外缘逐渐收薄的筋厚过渡，中心衔接位置的筋根厚度比外缘筋尖厚1.2mm左右，刚好匹配铝合金或者锌合金压铸时的金属液流动补缩路径，避免局部热节造成的铸件内部缺陷。

　　之前做同类型灯具反光罩模具的时候，一开始把筋位做的和曲面垂直，结果铸件脱模时筋位容易粘在动模上，顶出时把筋尖顶断，这个结构的筋位特意做了1.5度的脱模斜度，从外缘到中心孔方向斜度均匀过渡，既不影响铸件的外观弧度，又能保证开模时铸件顺利留在动模侧，配合顶杆的均匀排布可以实现平稳脱模。实际生产里这类结构的模具镶件通常会单独做热处理，表面氮化处理后硬度能达到HRC58-62，应对金属液的长期冲刷，结构上的所有转角位置都做了不小于R0.3的圆角，没有尖锐的直角死角，一方面减少热处理时的应力集中避免镶件开裂，另一方面也让金属液充型时流动更顺畅，减少卷气造成的铸件气孔缺陷。

　　从尺寸链的角度看，这个结构的中心孔和外缘的同轴度公差控制在0.05mm以内，安装到模架里之后不需要额外找正就能保证型腔的同轴度要求，减少模具装配时的调校时间。放射筋的高度从中心向外缘逐渐降低，和曲面的衔接位置做了顺滑的相切过渡，不会出现棱边，铸件成型后对应的筋位和壳体衔接位置没有应力集中点，后续做表面氧化或者喷涂处理时也不会出现积漆的问题。很多人觉得这类放射筋结构只是为了加强铸件刚度，实际上在通风类部件里，这种均匀分布的筋位还能起到导流的作用，引导气流沿着曲面均匀扩散，减少风阻产生的噪音，所以在设计筋位的截面形状时，没有用矩形截面，而是用了近似流线型的圆弧截面，筋的两侧面是微凸的弧面，既保证了加强刚度的作用，又优化了流体通过时的流场表现。

　　在模具的冷却水路排布上，这个结构对应的镶件背部可以顺着放射筋的间隙排布随形水路，水路和型腔面的距离保持均匀的8mm，保证整个曲面和筋位的冷却速度一致，避免因为冷却不均造成的铸件表面色差或者变形。之前有同行做类似结构时把水路开的离筋根太近，结果筋根位置冷却太快，金属液补缩通道提前封闭，造成筋根位置的缩孔，后来调整了水路距离，把筋根位置的冷却速度适当放慢，让金属液能从外缘向中心顺序补缩，才解决了这个问题，这个结构在设计时就提前预留了随形水路的排布空间，不需要后期在镶件上额外加工避让位置，减少了模具加工的工作量。结构外缘的整圈贴合边除了合模密封的作用，还能作为铸件飞边清理的基准面，后续去飞边时沿着这个面打磨就能保证铸件的端面平整度，不需要额外做基准转换。中心孔的位置除了作为铸件的安装孔，在模具上还可以作为冷却水路的进水口位置，让冷却水从中心进入，顺着放射筋之间的水路流向外缘，形成均匀的冷却循环，进一步提升冷却效率。
