高强度耐磨轮输送承载模组结构设计

在自动化输送线、重载移载平台、工装夹具滑台这类需要线性往复移动的工况里，滚轮承载组件的耐磨性能、安装适配性直接决定了整套设备的维护周期与运行稳定性，这款高强度耐磨轮模组就是针对中载工况下的线性移动需求做的结构设计。从实际应用场景来看，这类组件常被用在电子组装线的工装板移载、仓储物流的轻型货道输送、非标自动化设备的滑台移动副里，替代部分轻载导轨的应用场景，相比传统滚珠导轨，这类滚轮式承载结构对安装面的平面度公差要求更低，在有少量粉尘、碎屑的生产环境里抗污染能力更强，不会因为少量杂物进入滚道就出现卡滞、磨损加剧的问题。

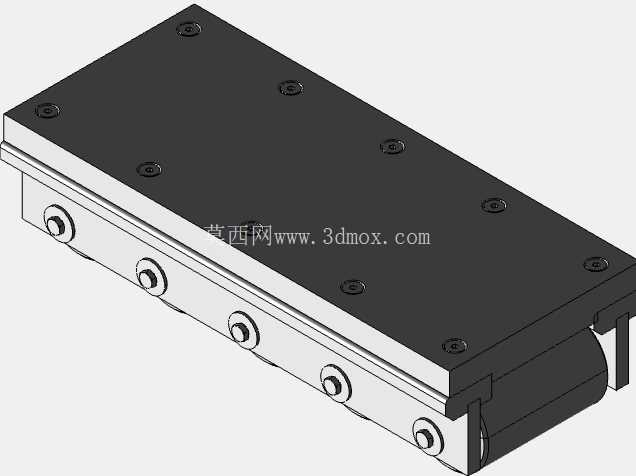

从结构设计思路来看，这款模组采用了一体式安装基板加侧置滚轮的布局，顶部的安装基板做了平整的安装面，预留了多组内六角安装孔位，孔位采用等间距排布，适配不同规格的工装板、载具安装需求，用户可以根据实际承载的载具尺寸选择对应的孔位锁紧，不需要额外做转接板加工。基板侧面的滚轮采用交错排布的方式，每一侧的滚轮都突出基板侧面一定距离，和配套的导向轨道配合时，滚轮的圆柱面和轨道侧面接触，既可以承受垂直方向的载荷，也能承受水平方向的导向力，避免移动过程中出现窜动。滚轮的固定采用了内六角螺栓从基板外侧锁紧的方式，螺栓头部沉在基板的沉孔里，不会突出基板表面影响上方载具的安装，后期维护更换滚轮时，只需要从外侧拧出螺栓就可以完成更换，不需要拆解整个模组，大幅降低了现场维护的时间成本。

从功能特性上看，这款模组的滚轮采用了高耐磨的复合材质，轮面做了精磨处理，和轨道接触时的滚动阻力更小，运行过程中不会产生明显的噪音，适合用在对车间噪音有要求的组装车间环境里。滚轮内部自带润滑轴承，出厂时已经预填了长效润滑脂，正常工况下不需要定期加注润滑脂，减少了日常维护的工作量。模组的两端做了限位挡边结构，可以和轨道两端的限位块配合，避免移动过程中出现脱轨的问题，挡边的高度刚好和轨道的端面齐平，不会额外增加模组的整体宽度。

关于安装边界与尺寸适配，这款模组的顶部安装面宽度和长度做了标准化的尺寸设计，宽度方向适配市面上常规的40mm、50mm规格的工业铝型材轨道，安装时只需要将模组卡在两根平行的铝型材轨道之间，滚轮和铝型材的侧面接触就可以完成导向，不需要额外加工导向槽。模组的整体厚度控制在较低的范围，安装后不会占用过多的垂直方向空间，适合用在安装空间紧凑的小型自动化设备里。顶部的安装孔位采用标准的螺纹规格，和常规的工业紧固件通用，用户不需要定制特殊规格的螺丝就可以完成载具的固定。模组的整体重量较轻，在长行程输送应用里，不会因为自身重量过大增加驱动端的负载，适配同步带、气缸、丝杆等多种常见的线性驱动方式。

在实际选型使用时，需要注意安装轨道的平行度公差，虽然滚轮结构对安装公差的容忍度较高，但如果两根轨道的平行度偏差过大，会导致单侧滚轮受力过大，加剧滚轮的磨损，缩短使用寿命。另外在承载载荷时，要尽量让载荷的重心落在模组的中心位置，避免偏载导致个别滚轮受力超出设计载荷，影响模组的整体使用寿命。这款模组的结构设计充分考虑了非标自动化行业的快速选型、快速安装需求，所有的安装尺寸都做了通用化设计，不需要用户做过多的二次加工就可以直接集成到设备里，能够有效缩短设备的设计与组装周期。
