异形斜切内腔式铸造浇注流道结构

　　在砂型铸造、金属型重力铸造的实际生产场景里，这类斜切式内腔流道结构，主要承担金属液充型过程中的导流、稳流作用，区别于常规直圆管形的浇注系统，该结构采用非对称的斜向切角外形，适配的是带异形侧凹特征的铸件成型需求，常见于小型工程机械配件、五金异形件的批量铸造工序中。从实际使用逻辑来看，常规直浇道在金属液充型时，容易因为垂直下落的冲击力造成卷气、冲砂缺陷，尤其是针对壁厚不均的异形铸件，金属液进入型腔的流速、流向如果不能匹配铸件的壁厚分布，很容易在薄壁处出现冷隔、浇不足，厚壁处出现缩松、夹渣。

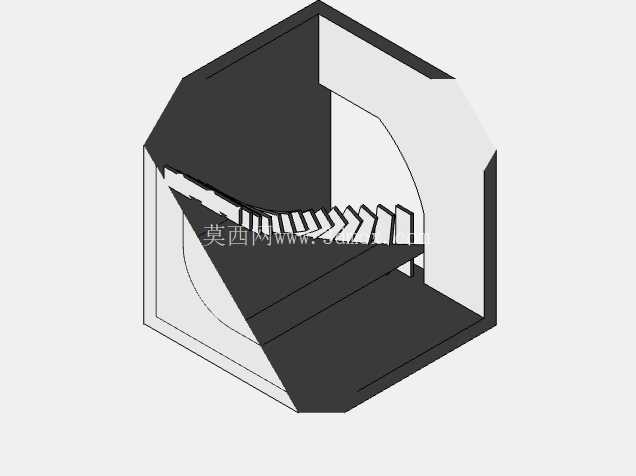

　　这个结构的设计思路，就是通过斜向的切角导流面，让进入的金属液先顺着斜壁完成第一次缓冲减速，再通过内腔里分段式的阶梯状导流齿，把紊流状态的金属液梳理成平稳的层流状态，逐层填充到下方的型腔区域，能大幅降低充型过程中的卷气概率，减少铸件内部的气孔缺陷。从结构尺寸边界来看，该构件整体采用正六边形的外轮廓设计，这种外形的好处是在造型时，砂型或者金属模的合模定位更方便，六个平面可以直接作为定位基准面，不需要额外加工定位凸台，能减少模具的加工工序，外轮廓的切边角度经过反复校核，刚好匹配铸件分型面的斜度，合模时不会出现错位干涉。

　　内腔的弧形过渡面，是按照金属液的流动轨迹做的随形设计，避免直角位置出现金属液滞留、结冷隔的问题，内部的阶梯状导流齿，每个齿的高度、间距都按照充型流速做了匹配，齿的迎液面做了小圆弧倒角，不会因为长期受金属液冲刷出现过早磨损，能有效延长模具的使用寿命。在实际安装适配时，该结构作为浇注系统的横浇道段，上端连接直浇道的末端，下端衔接内浇口，安装时只需要保证斜切导流面朝向铸件的厚壁区域，就能让金属液优先填充厚壁部位，再顺着铸件壁流向薄壁区域，符合顺序凝固的工艺要求，不需要额外增设补缩冒口就能减少厚壁处的缩松问题。

　　和常规的矩形横浇道相比，这种结构的内腔容积更小，浇注过程中留在浇道里的残留金属液更少，能提升金属液的利用率，降低单件铸件的浇注成本，同时斜切的外壁结构，在落砂清理时更容易和铸件分离，减少清理工序的打磨工作量。从建模逻辑来看，整个结构的建模过程优先保证了各导流面的顺滑过渡，所有转角位置都避免了尖锐棱角，防止模具在热处理过程中出现应力集中开裂的问题，外轮廓的六个面的平面度公差控制在合理范围，保证合模时的密封性，不会出现跑火、披锋过大的问题。内腔的阶梯齿的位置精度，直接影响金属液的导流效果，建模时每个齿的角度都和充型方向做了对应，确保金属液流过时不会出现涡流，对于批量生产的铸造工序来说，这种结构的模具加工难度不高，用常规的数控铣设备就能完成型腔加工，不需要特殊的电极或者成型刀具，加工成本可控，同时后期维护也很方便，如果导流齿出现冲刷磨损，只需要对磨损位置进行补焊修磨就能继续使用，不需要整体更换模具构件。
