带加强筋直角安装固定支撑座结构

项目分类:通用机械零部件 发布时间:2026-06-05 ID:1179209
  • 带加强筋直角安装固定支撑座结构
  • 带加强筋直角安装固定支撑座结构

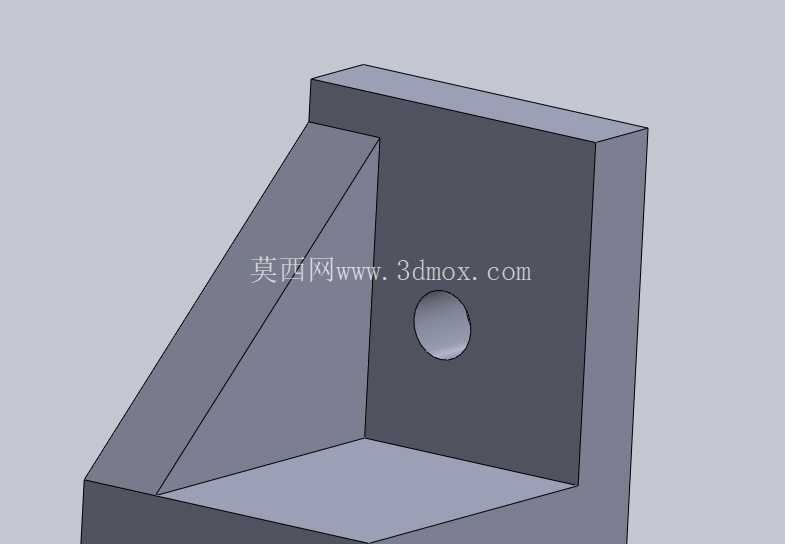

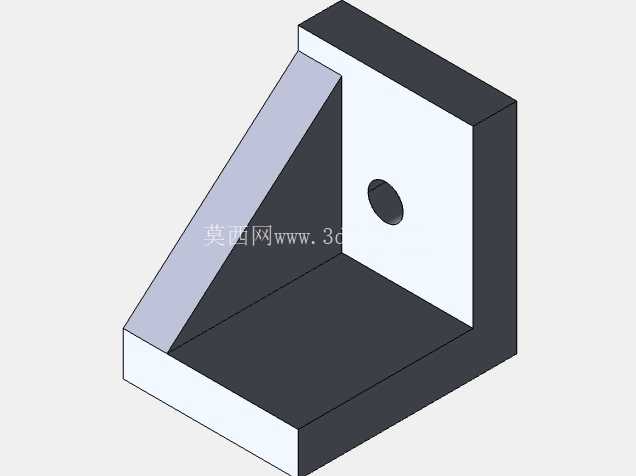

这款带三角加强筋的直角支撑构件,在各类工业设备的机架搭建、工位辅具安装、小型功能模块固定场景中应用十分广泛,不管是自动化生产线的传感器安装支架、小型气动元件的固定基座,还是工装夹具的侧向支撑块,都能见到这类结构的身影。从实际使用场景来看,这类构件主要承担两个垂直方向的载荷传递作用,一侧立面用于贴合设备主框架的安装面,通过立面预留的通孔完成螺栓锁紧固定,底部水平面则用于承载待安装的功能部件,将部件的竖直方向载荷通过三角加强筋均匀传递到主安装面上,避免直角连接处因长期受交变载荷出现应力集中断裂的问题。

在结构设计思路上,这款构件没有采用多余的复杂曲面,整体以规则平面拼接为主,首先确定两个互相垂直的安装基准面,立面与底面的垂直度公差控制在0.05mm以内,保证安装后不会出现部件偏斜的问题。三角加强筋的厚度与两个安装面的壁厚保持一致,筋板的斜边与两个安装面的连接处均做了R2的圆角过渡,避免铣削加工或者3D打印过程中出现应力集中点,同时也能减少载荷传递过程中的应力突变。立面中心位置预留的圆形通孔为螺栓过孔,孔径根据常用的M6、M8安装螺栓做适配设计,孔口位置做了0.5mm的倒角处理,既可以去除加工毛刺,也能引导螺栓顺利穿入,避免安装时螺栓螺纹被孔口刮伤。

从安装边界尺寸来看,这类支撑座的立面高度与底面深度通常按照常用安装空间做等比例设计,整体外轮廓没有突出的尖锐棱角,所有非安装面的棱边都做了C1倒角处理,避免安装调试过程中划伤操作人员。底面的承载面平面度控制在0.03mm以内,保证待安装部件与支撑面能够完全贴合,不会出现局部悬空导致的固定不稳问题。在实际选型使用时,需要根据待承载部件的重量计算支撑座的受力情况,若承载载荷超过单块加强筋的承受范围,可以在对称位置增加筋板结构,或者适当加大安装面的壁厚,提升整体结构的刚性。

不同于市面上常见的折弯式直角支架,这款一体成型的支撑构件不存在焊接接缝或者折弯应力残留的问题,整体结构的一致性更好,长期受载后不会出现焊接处开裂、折弯角度回弹的问题,适合用在对安装精度要求较高、载荷相对稳定的工位上。在加工工艺选择上,小批量制作时可以采用整块铝型材铣削成型,表面做阳极氧化处理提升耐磨与防锈性能,大批量生产时则可以采用压铸工艺一次成型,再对两个安装基准面做精铣加工,保证安装精度符合使用要求。实际装配过程中,需要先将立面与主框架安装面贴合,穿入螺栓后先不锁紧,调整支撑座的水平度与位置度,确认待安装部件的位置无偏差后,再按照对角顺序逐步拧紧螺栓,避免因锁紧顺序不对导致支撑座出现轻微偏斜,影响后续部件的安装精度。
