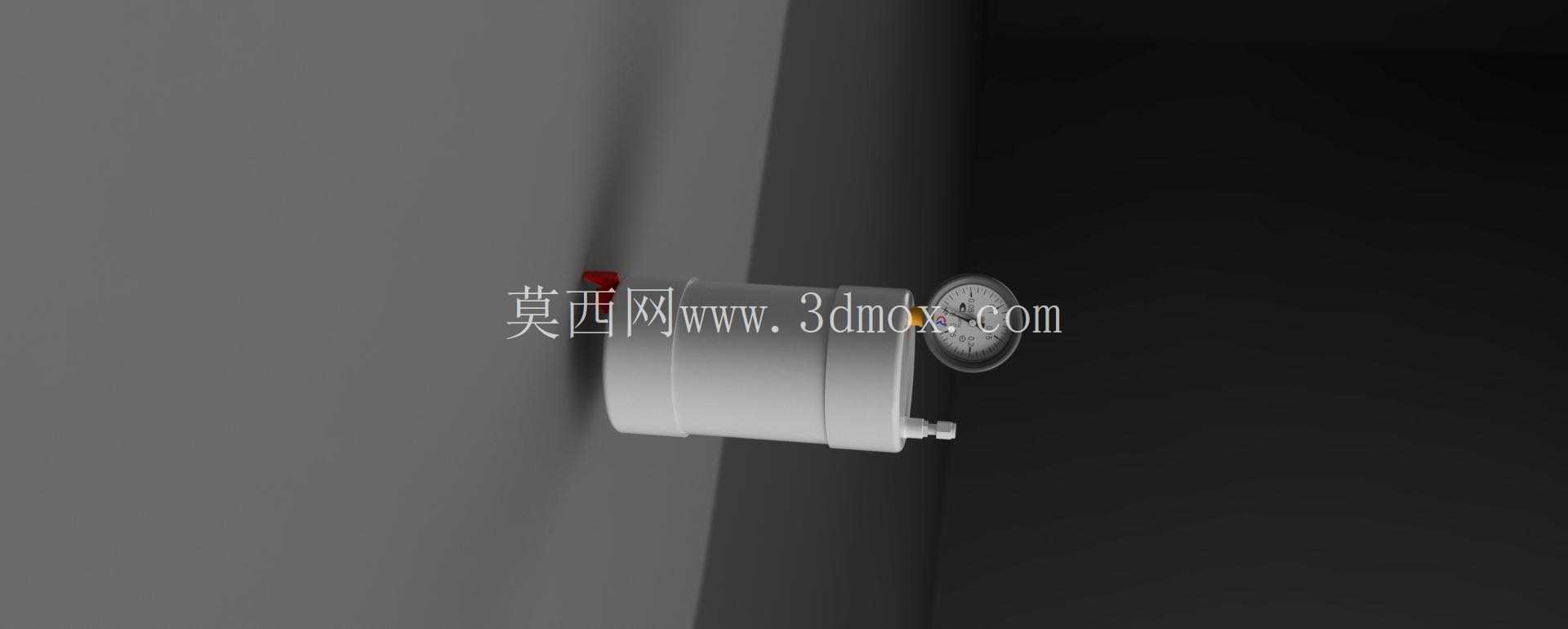

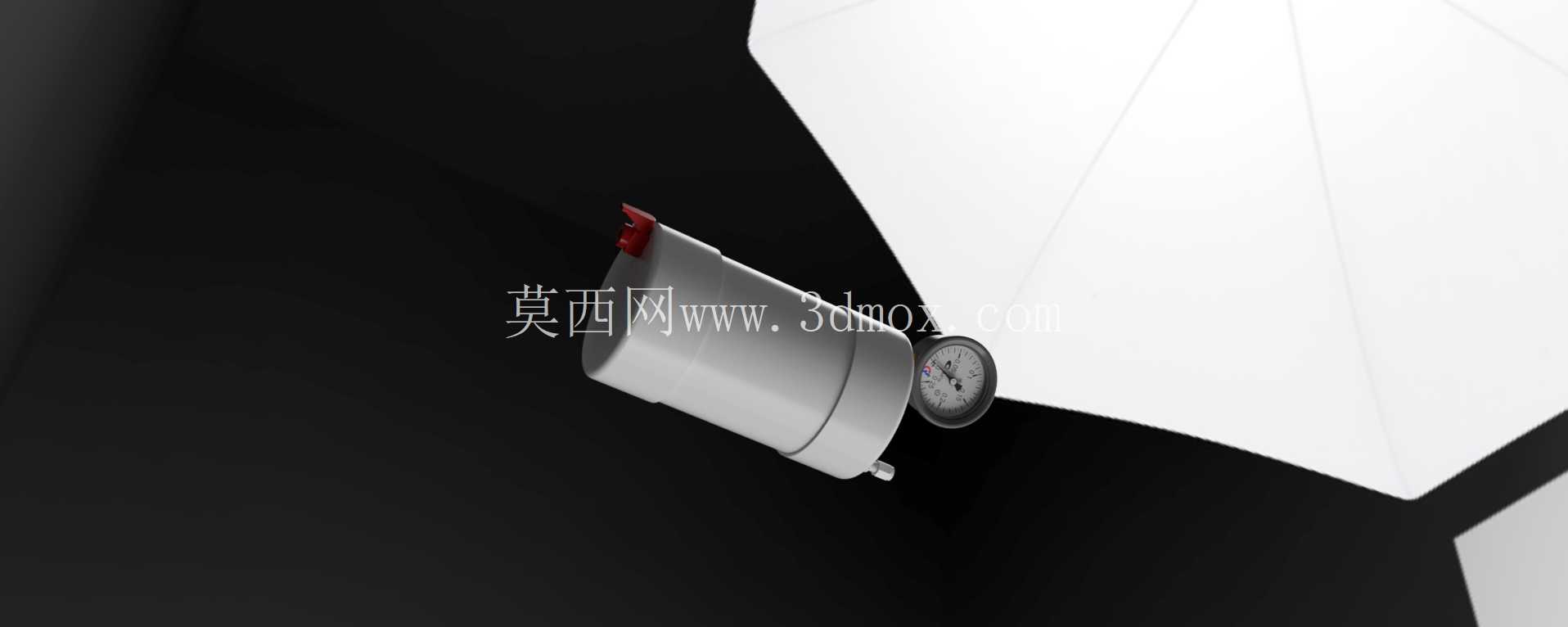

带压力表入口阀的储气罐组件结构设计

在工业气动系统、小型压缩空气供给回路以及移动式气动作业单元里，这类集成了压力表与入口球阀的储气罐组件，是保障气压稳定、实现压力可视化管控的核心部件。不同于单一储气筒体的粗放设计，这套组件在结构上做了高度集成化处理，将压力检测、通断控制、容腔储压三个核心功能整合在紧凑的安装边界内，能直接适配多数中小型气动设备的气源端安装需求，不需要额外加装转接阀组与外置检测表座，大幅减少现场管路的接驳点数量，降低压缩空气泄漏的潜在风险。

从实际工况适配角度看，该组件的筒体采用等径直筒搭配弧形封头的结构形式，这种结构能在给定壁厚条件下最大化容腔的有效储气体积，同时弧形封头的应力分布更均匀，在承受周期性充放压的交变载荷时，不会在筒体端部出现应力集中导致的疲劳损伤。入口端的球阀采用侧置式安装布局，阀杆操作位预留了足够的扳手操作空间，不需要在安装时额外预留大半径的操作避让区，球阀的流通通径与筒体进气口做了等径匹配，避免通径突变造成的充压时节流损耗，也能在紧急断气时实现快速截流，切断上游气源与储气容腔的连通，保障下游设备检修时的安全。

压力表的安装位置选在筒体靠近出口端的斜向凸台上，这个位置避开了进气气流的直接冲刷区域，能避免高速充压时气流冲击压力表传感元件造成的数值跳变，让压力读数更贴近容腔内的真实静态压力；表座采用标准锥管螺纹连接，密封可靠性高，同时预留了压力表更换的操作空间，后期校验、更换压力表时不需要拆解整个筒体管路。筒体底部设置了小型排污接口，日常维护时可以排出容腔内积存的冷凝水与杂质，避免积水锈蚀内壁或者随气流进入下游气动元件，造成阀件卡涩、密封件损坏等问题。

在安装边界设计上，整个组件的重心落在筒体中轴线上，配套的安装支脚做了下沉式处理，安装后筒体底部与安装基面预留了足够的通风间隙，避免基面潮气长期接触筒体底部造成局部锈蚀；支脚的安装孔位采用长圆孔设计，能适配安装基面一定范围内的孔位偏差，降低现场安装的对位难度。从功能逻辑上看，这套组件的储压容腔可以抵消上游空压机启停造成的压力波动，给下游气动执行元件提供稳定的压力输出，压力表可以实时反馈容腔内的压力值，让运维人员直观判断系统压力是否处于正常工作区间，入口球阀则承担气源通断控制、检修隔离的作用，三个功能模块的布局经过反复调整，既保证了操作的便利性，也让管路走向尽可能短，减少压力损失。

在结构细节处理上，所有外接接口的密封面都做了精加工处理，表面粗糙度满足密封要求，不需要额外加装过多密封填料就能实现可靠密封；筒体的壁厚经过强度校核，能覆盖常规工业气动系统的常用工作压力区间，不会出现超压变形的风险。球阀的操作手柄做了方位标识，手柄与管路同向时为全开状态，垂直时为全关状态，现场操作人员不需要额外查看阀位标识就能快速判断阀门状态，减少误操作的可能。压力表的量程选择匹配组件的最高工作压力，表盘刻度清晰，观测角度覆盖操作人员日常巡检的常规站位，不需要刻意调整视角就能准确读取压力数值。

这类集成式储气罐组件常应用在小型气动加工设备、移动式气动工具站、实验室气动试验台等场景，相比分散采购筒体、阀门、压力表再自行组装的方案，集成式组件的各部件匹配度更高，整体结构更紧凑，安装调试的工作量也更小，同时各连接点的密封可靠性在设计阶段就经过验证，能有效减少现场组装时容易出现的密封不严、部件干涉等问题。在建模过程中，各部件的装配关系完全按照实际工程装配逻辑搭建，螺纹连接的旋合长度、密封面的配合间隙、运动部件的活动行程都做了准确还原，能直接用于工程选型参考、安装布局模拟以及后续的结构改进设计，也可以作为气动系统集成设计时的标准气源组件模型调用，减少重复建模的工作量。
