三孔矩形螺栓连接固定支架结构

在工业装配场景里，这类带三个通孔的矩形板件是非常常见的连接构件，日常做设备机架搭建、流体管路固定、小型功能模块挂载的时候，经常会用到这类结构件来做中间转接。很多刚入行的结构设计人员容易忽略这类小支架的受力校核，觉得就是一块打了孔的板，随便画个尺寸投出去加工就行，实际在现场装配的时候，往往就是这类不起眼的小零件出问题：要么孔位公差没留够，螺栓穿不进去；要么板厚选薄了，设备运行带振动的时候，板件发生翘曲，把固定的管路或者模块拉偏，严重的时候甚至会出现连接失效的情况。

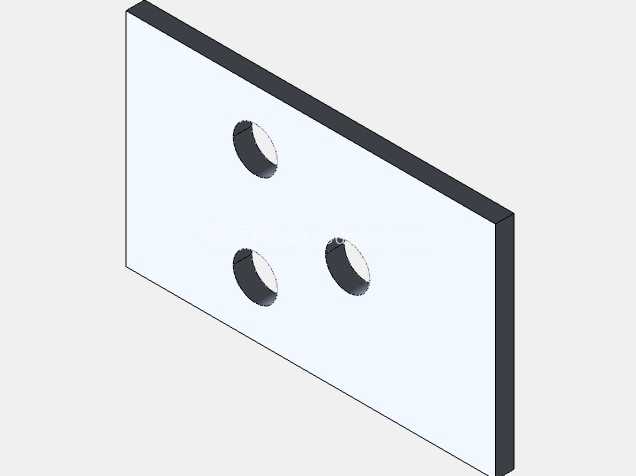

做这个结构的三维建模的时候，首先要考虑的是安装边界的适配问题。板件的整体外形是规则矩形，三个安装孔呈三角分布，这种排布方式相比直线排布的两孔结构，抗扭转性能要好很多——当被固定的部件存在偏心载荷的时候，三个孔形成的三角形稳定结构可以把受力均匀分散到每个连接点上，不会出现两孔结构容易发生的绕螺栓轴线转动的问题。建模的时候要注意，通孔的直径要比配套螺栓的公称直径大0.5mm到1mm，这个间隙是留给现场安装调整的，毕竟实际加工的时候不管是板件还是被连接件，孔位都会存在一定的位置公差，如果孔和螺栓做等径配合，现场很容易出现对不上孔的情况，反而增加装配难度。

从功能特性上来说，这个支架主要承担两个作用：一是作为刚性转接面，把需要固定的部件和主安装基面连接起来，保证被固定件的位置精度；二是分散螺栓的压紧力，避免螺栓直接压在被固定件的薄壁面上造成局部压溃。板的厚度选择要结合实际承载来算，如果是固定轻型的传感器、小型流体管路，板厚选3mm到5mm的普通冷轧钢板就足够；如果是固定较重的阀组、小型动力部件，就要把板厚加到8mm以上，必要的时候还要在孔位位置做沉台或者焊接加强筋，避免长期受载出现变形。

设计这类支架的时候，不要一开始就急着画草图拉凸台，先把两端的连接条件摸清楚：主安装基面的螺栓孔距是多少，被固定件的安装面尺寸多大，有没有空间避让的要求——比如旁边有没有走线的线槽、有没有运动部件的行程空间，这些边界条件确定之后，再定板件的外轮廓尺寸。三个孔的位置不要随便定，要尽量让每个螺栓承受的载荷均匀，不要出现某一个孔离载荷作用点特别近、另外两个孔特别远的情况，不然受力大的那个螺栓很容易出现疲劳松动。另外板件的边缘要做倒角处理，不要留锋利的直角，一方面是避免装配的时候划伤操作人员，另一方面也可以减少应力集中，避免板件受冲击的时候从边缘位置开裂。

在做固体和流体联合分析的时候，这类支架也是经常被纳入仿真范围的零件。很多人做仿真的时候只看被固定的流体部件受力，忽略支架的变形，实际上如果支架的刚度不足，流体管路运行的时候产生的振动会和支架形成共振，时间长了不仅连接螺栓会松，管路的密封面也容易出现泄漏。做仿真的时候要把螺栓的预紧力加上，看三个孔位周围的应力分布是不是在材料的许用应力范围内，同时看板件的最大变形量会不会影响被固定部件的位置精度——比如固定流量传感器的时候，如果支架变形让传感器的安装角度偏了1度以上，流量检测的误差就会超出允许范围，这时候就要调整板厚或者孔位排布，提高整体刚度。

现场安装的时候，这类支架的固定顺序也有讲究，不要一次性把某一个螺栓拧死，要先把三个螺栓都穿进去，带上螺母之后调整被固定件的位置，确认位置精度符合要求之后，再按照对角线的顺序分次拧紧螺栓，这样可以避免板件受不均匀的压紧力出现翘曲。如果是在有振动的设备上使用，还要在螺栓上加装防松垫圈或者涂防松胶，避免长期运行的时候螺栓松动脱落。很多现场出现的固定失效问题，其实不是零件设计的强度不够，而是安装的时候没有按照规范操作，导致零件额外承受了不必要的附加载荷。

这类结构看起来简单，但是实际应用的场景非常广，从小型的实验台架搭建，到大型设备的辅助部件固定，都能看到这类三孔连接板的身影。做三维建模的时候，不要因为零件简单就忽略细节，孔的倒角、边缘的处理、公差的标注，这些细节往往决定了零件做出来能不能顺利装配，能不能在实际使用中稳定工作。很多新手工程师画这类零件的时候，往往只画个大概的外形，尺寸标注不全，公差也不标，加工出来的零件要么装不上，要么装上之后精度达不到要求，反而要反复返工，浪费加工成本和装配时间。
