立方体卫星球形推进剂储罐结构设计

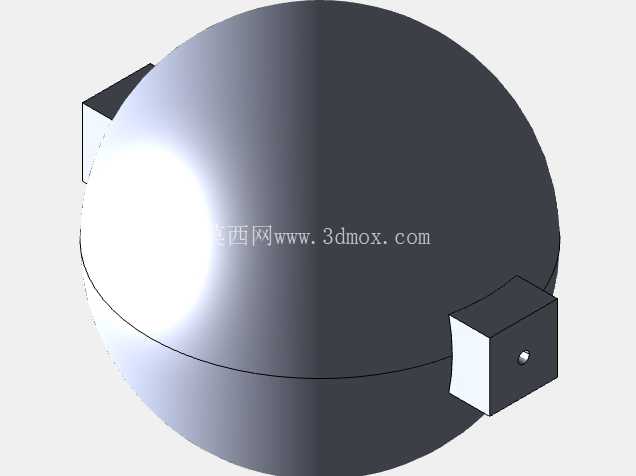

在微纳航天载荷快速迭代的当下，立方体卫星因模块化、快速集成的特性，已成为近地轨道通信、遥感、技术验证任务的主流载体之一，而推进剂储罐作为卫星推进系统的核心储容部件，其结构合理性直接决定整星的推进剂携带量、轨道机动能力与服役周期。本次设计的球形推进剂储罐，正是针对1U-3U规格立方体卫星的安装边界开发，整体采用半球对合的主体结构，搭配两侧对称布置的安装凸台，完全适配立方星标准框架的内部安装空间，不会额外占用星上载荷的布设区域。

从实际应用场景来看，这类储罐主要适配冷气推进、单组元推进等微推进系统，承担推进剂的密封存储功能，需要在发射段的强振动、冲击载荷下保持结构完整性，同时在在轨真空、高低温交变环境下维持密封可靠性，避免推进剂泄漏影响整星安全。设计阶段优先选用球形主体构型，核心原因在于同等容积下球形结构的受力均匀性最优，薄壁状态下的承压能力远高于柱形、方形结构，能够在有限的质量配额下最大化推进剂存储容积，这对于质量约束极其严苛的立方体卫星而言至关重要——每多携带1克推进剂，就意味着卫星能获得更多的轨道调整余量，延长在轨服役时长。

两侧的方形安装凸台并非随意设置，其端面尺寸完全匹配立方星框架的标准安装孔位间距，凸台上预留的紧固孔可直接通过标准紧固件与星架连接，无需额外设计转接支架，既减少了整星的结构件数量，也降低了装配环节的同轴度调整难度。凸台与球形主体的衔接位置做了平滑过渡的圆角处理，避免应力集中导致的结构疲劳，毕竟发射过程中的振动载荷会在结构突变位置产生数倍于静载的应力，若过渡处理不到位，很容易出现焊缝开裂、结构变形等问题。

在安装边界的考量上，储罐的最大外轮廓直径严格控制在立方星框架的内部净空尺寸以内，两侧凸台的外端面间距与框架内宽完全匹配，安装后储罐与星上其他板卡、载荷模块之间预留有足够的布线与隔热层铺设空间，不会出现安装干涉。主体的对合接缝位置设置在球体最大直径处，既方便铸造过程中的模具脱模，也便于后续焊接工序的定位装夹，能够有效控制焊接变形量，保证球体的圆度公差，避免因外形偏差导致的质心偏移——对于微纳卫星而言，质心偏移过大会直接影响姿控系统的控制精度，甚至导致卫星姿态失稳。

从功能特性上看，储罐的进出液接口集成在其中一侧的安装凸台上，接口轴线与凸台端面垂直，安装后接口朝向星板外侧，方便与推进管路连接，管路布设时可沿框架棱边走线，不会出现过度弯折导致的流阻增大问题。储罐内壁做了光滑处理，减少推进剂残留，对于表面张力贮箱而言，光滑的内壁也能更好地配合管理装置实现推进剂的无气泡供给，避免气液混合进入推进阀导致推力不稳定。

设计过程中也充分考虑了工艺可行性，主体采用铸造工艺成型毛坯后再进行精密机加工，球形结构的拔模斜度设置在合理区间，不会出现铸造缺陷，两侧凸台与主体一体铸造成型，减少了连接焊缝数量，从根源上降低了泄漏风险。壁厚设计经过承压校核，在满足额定工作压力的前提下尽可能减薄，将整体结构质量控制在立方星推进系统的质量配额范围内，不会挤占其他分系统的质量指标。

在实际的卫星集成测试环节，这款储罐的对称结构也能带来不少便利，对称构型使得储罐自身质心落在几何中心位置，装配时无需额外做质心配平，能够缩短整星的质心测试与调整周期。同时，标准化的安装接口也让这款储罐具备一定的通用性，可适配不同规格的立方星推进平台，无需针对每款卫星重新做结构适配设计，能够降低微纳卫星的研发成本，缩短研发周期，适配当前商业航天快速发射、批量生产的需求。
