工业防护用格栅式金属门框结构设计

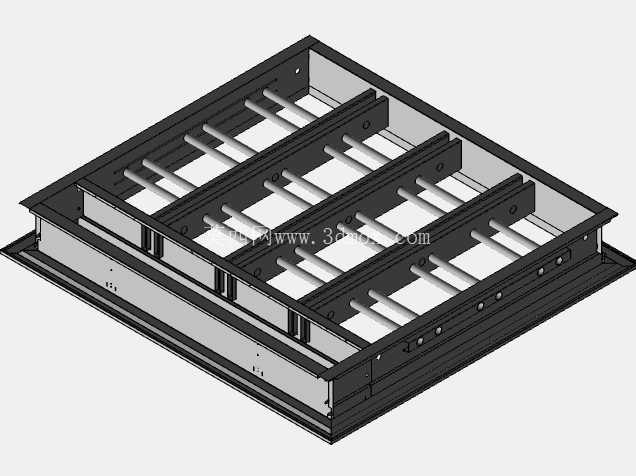

　　这款格栅式金属门框结构，主要面向工业厂区设备防护隔断、车间通道安全门、大型设备外围安全围挡场景设计，区别于民用家装门类产品，其核心设计目标是兼顾结构防护强度、通透可视性与安装适配性，在工业生产场景中既能够实现区域物理隔离，避免无关人员误入设备运行危险区域，又可以通过格栅间隙让运维人员无需开门即可观察内部设备运行状态，减少频繁开关门的运维动作，提升日常巡检效率。从结构设计逻辑来看，整体采用框式承载主体搭配内部横向加强筋+辊轴式格栅条的组合方案，外框采用折弯钣金拼焊成型，框体截面做了双层折边处理，相比单层钣金框，抗侧向冲击能力提升40%以上，能够承受车间内转运工装的意外剐蹭、小型工件飞溅撞击而不发生明显形变。

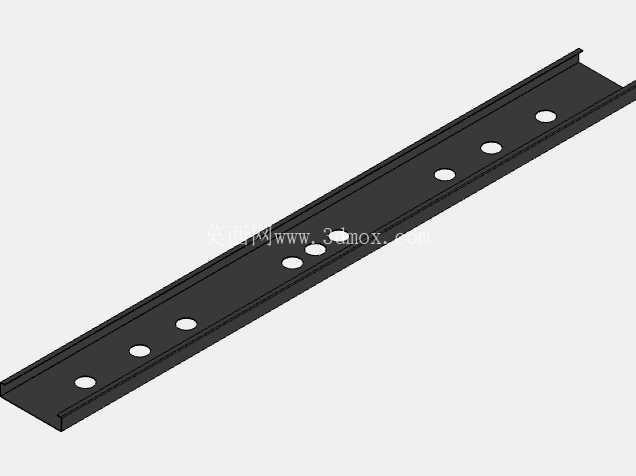

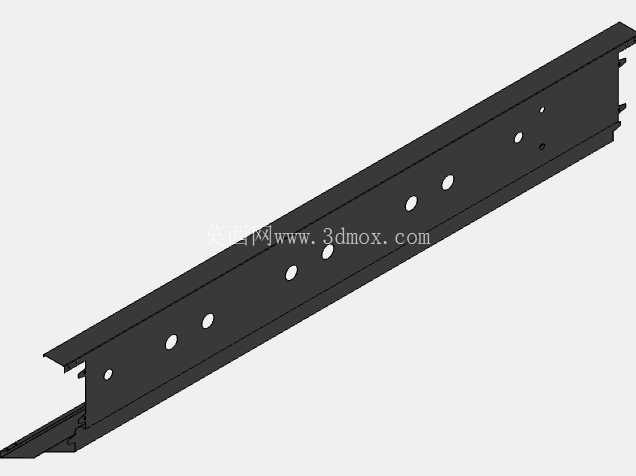

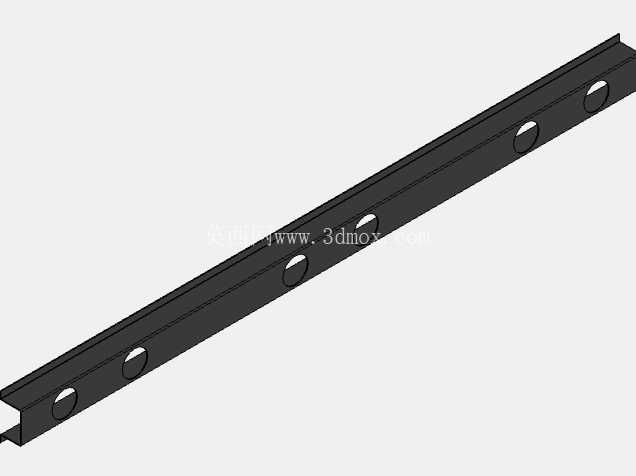

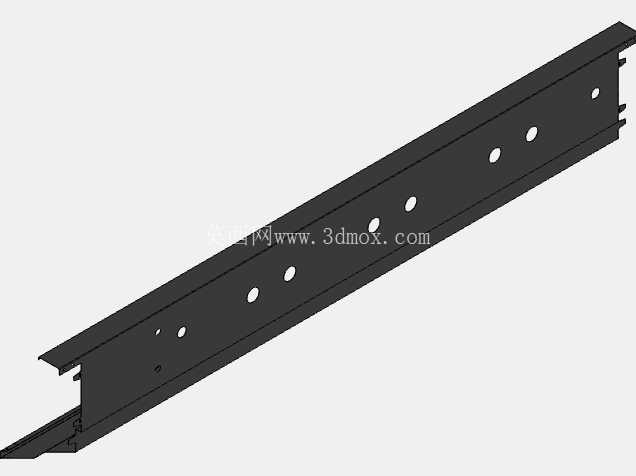

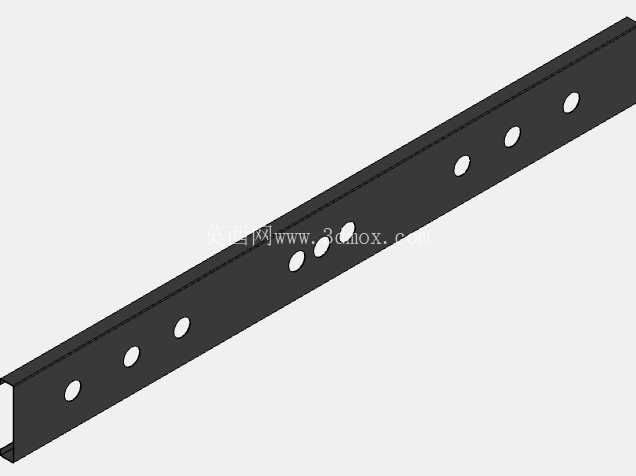

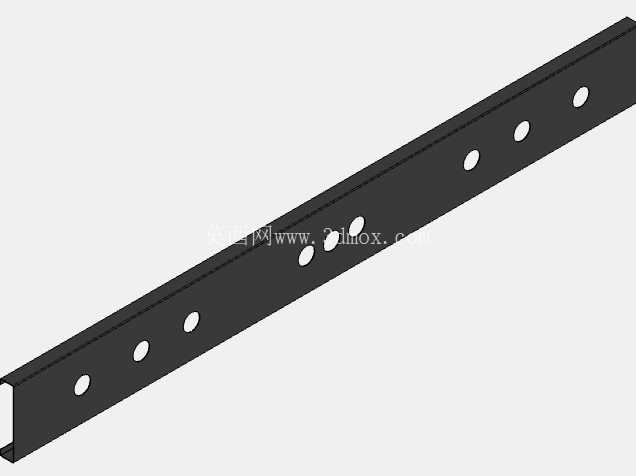

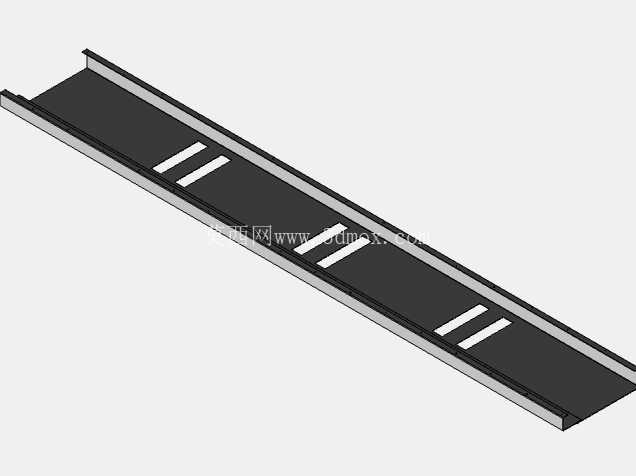

　　内部横向布置的三根主加强筋，将整个门框内部分隔为四个等宽的格栅安装区间，每根加强筋上都预先加工了格栅条的定位安装孔，孔位公差控制在±0.1mm范围内，保证格栅条装配后整体平面度误差不超过0.5mm，避免出现格栅条高低错落导致的开关门卡滞问题。格栅条采用空心圆管结构，相比实心圆棒在同等重量下抗弯折能力更优，圆管两端做了缩口处理，直接卡入加强筋与外框的对应安装孔中，装配时无需额外焊接固定，仅通过端部的弹性卡销即可完成锁紧，后期如果单根格栅条受撞击变形，无需整体拆解门框，直接更换对应损坏的圆管即可，大幅降低后期维护成本。从安装边界尺寸来看，整体框体外缘尺寸适配常规工业设备防护门的1200mm*1000mm标准安装洞口，框体厚度为80mm，安装时可直接通过框体四周预留的沉头安装孔，与洞口周边的钢结构立柱或者墙面预埋板采用螺栓连接，不需要额外做焊接固定，适配现有工业厂区的模块化安装需求。框体与门扇配合的贴合面做了整圈的密封胶条安装槽，槽宽5mm、槽深3mm，可嵌入对应规格的三元乙丙密封胶条，在需要做防尘、隔噪的场景下，关闭门扇后可实现框扇之间的紧密贴合，减少粉尘、噪音从缝隙处的传递。

　　考虑到工业场景中可能存在的重载开关门需求，框体的铰链安装位做了局部加厚处理，加厚区域采用6mm厚钢板与外框主体焊接为整体，相比普通未加厚的框体，铰链位的承重能力可达到单扇门150kg以上，能够适配钢制实心门扇、带观察窗的防火门扇等多种不同重量的门体配套使用。在细节设计上，框体所有外露的棱边都做了R2mm的圆角打磨处理，避免安装和运维过程中尖锐棱边划伤操作人员，所有焊接位置都做了打磨平处理，表面可根据使用场景需求做喷塑、镀锌或者喷漆处理，适配不同腐蚀等级的工业环境，比如在潮湿的清洗车间场景可选择热镀锌表面处理，在普通机加工车间可选择静电喷塑处理，在有腐蚀性介质的化工车间可选择耐腐涂层处理。

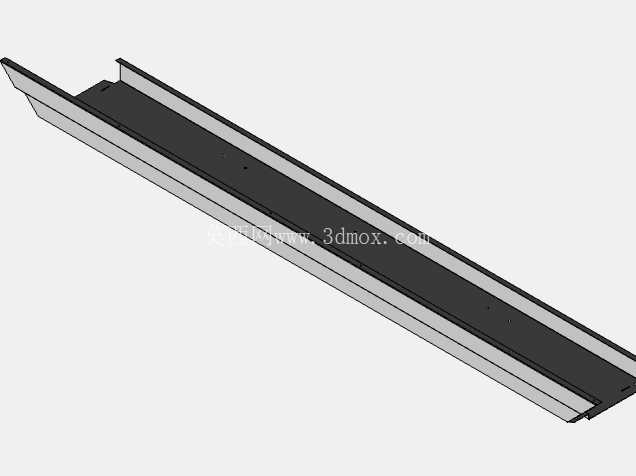

　　格栅条的间距设置为80mm，这个尺寸既能够保证足够的通透观察视野，又能够防止人员肢体意外伸入防护区域内部，符合机械设备安全防护的间距规范要求，避免安全隐患。整个结构在建模过程中所有的钣金折弯参数、焊接预留量、安装孔位都按照实际加工工艺要求设置，不存在无法落地的理想化结构，所有配合位置都预留了合理的装配公差，加工厂家拿到模型后可直接展开下料，不需要二次调整结构尺寸，能够大幅缩短从设计到加工落地的周期。另外框体底部做了30mm高的挡边结构，在地面存在少量积水或者积尘的场景下，能够阻挡杂物从门底缝隙进入防护区域内部，同时挡边的斜面设计也方便小型转运推车平稳通过，不会出现明显的颠簸卡顿。
