嵌入式单门密封储物箱体结构设计

　　这款嵌入式单门密封储物箱体，最初是为车间现场工位器具配套开发的防护存储结构，主要用来在生产线旁、设备侧立面存放小型工装检具、易耗配件、操作记录单据这类需要就近存取、同时要做好防尘防溅防护的物品，避免零散物料随意堆放造成的遗失、污损问题，也能适配洁净车间、半开放加工工位对现场5S管理的硬性要求。从结构设计逻辑来看，整个箱体采用薄钢板折弯拼焊的主体框架，侧壁预留的安装凸耳是核心的安装定位结构，凸耳上的安装孔位做了长圆孔设计，安装时可以根据现场安装面的螺栓孔位偏差做±3mm的位置微调，不需要在现场二次扩孔，降低现场安装的调整工作量，也能抵消安装面平面度不足带来的装配应力，避免长期使用后箱体焊缝出现疲劳开裂。

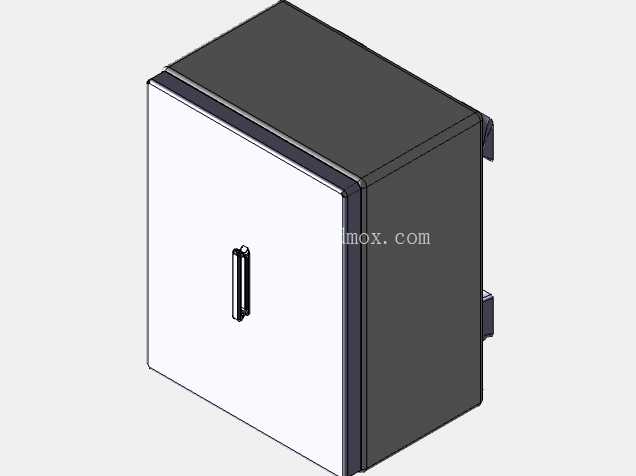

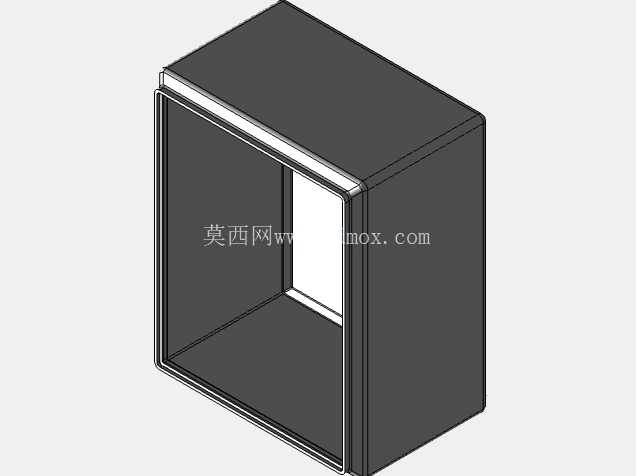

　　箱体的门框位置做了一圈向内翻边的止口结构，这个结构一方面是提升门框整体的刚性，避免薄钢板门框在开关门过程中出现变形，另一方面是为密封胶条预留安装位，胶条采用嵌入式卡装结构，不需要额外打胶固定，后期胶条老化后可以直接徒手更换，维护成本很低，关门后止口与胶条形成迷宫式密封结构，能够阻挡加工现场的切削液飞溅、粉尘飘落进入箱体内部，保护内部存放的物品不受污损。箱门采用单开门结构，门体与箱体之间采用隐藏式合页连接，合页内置在箱体侧壁的折边内部，外部没有突出的安装结构，既不会在安装时与周边设备结构产生干涉，也能避免日常使用中磕碰合页造成门体错位。门体上的拉手采用内嵌式长条形拉手，拉手整体突出门体表面的高度不超过8mm，不会在人员通行时造成勾挂风险，拉手的握持部分做了圆弧过渡处理，戴劳保手套操作时也能顺畅施力开关门，不会出现打滑的问题。从安装边界来看，这款箱体属于嵌入式安装结构，设计时要求安装面预留的开孔尺寸比箱体外形尺寸单边大2mm，方便箱体嵌入后调整水平度，箱体嵌入安装面后，门框的外翻边会完全覆盖安装缝隙，不需要额外做装饰压边处理，外露的门框边宽度控制在15mm，既能保证足够的压接强度，也不会因为翻边过宽影响周边设备的操作空间。

　　箱体内部没有做固定分层，预留了安装层板的卡槽，用户可以根据存放物品的高度自行调整层板位置，适配不同尺寸的物料存储需求，卡槽的间距设置为25mm一档，调整精度能够覆盖绝大多数小型工装、配件的存放高度要求。在细节设计上，箱体的所有外露棱边都做了R2的圆角倒钝处理，避免加工、安装、使用过程中锋利的钢板边缘划伤操作人员，符合机械安全设计的相关要求。箱体后侧预留了穿线孔位，穿线孔配有橡胶护线圈，如果需要在箱体内部安装小型供电模块、感应开关这类电气元件，可以直接通过护线圈穿线，不需要现场二次开孔，护线圈能够保护线缆绝缘层不被钢板割破，降低电气安全隐患。

　　这款箱体除了在生产车间工位使用外，也可以适配户外设备的侧边储物需求，密封结构能够应对小雨天气的溅水问题，在配套户外检测设备、小型工程机械时，可以用来存放随机工具、检测记录册，避免工具长期暴露在户外出现锈蚀问题。设计过程中针对薄钢板箱体容易出现的共振问题，在箱体侧壁内侧设计了点状的冲压加强筋，既不会过多增加箱体重量，也能提升侧壁的刚性，避免开关门时箱体出现明显的振颤，长期使用后也不会因为设备运行的持续振动造成焊缝开裂、门体错位的问题。门体的关闭定位采用磁吸式结构，在门框和门体对应的位置内嵌了强磁块，关门时不需要额外转动锁扣就能实现门体的吸合固定，日常存取物品时开关操作非常顺畅，同时磁块的吸力经过调校，即使在设备振动较大的工位，门体也不会因为持续振动自行打开，避免内部存放的物品掉落。
