复古黄铜可调式绘图分规结构设计

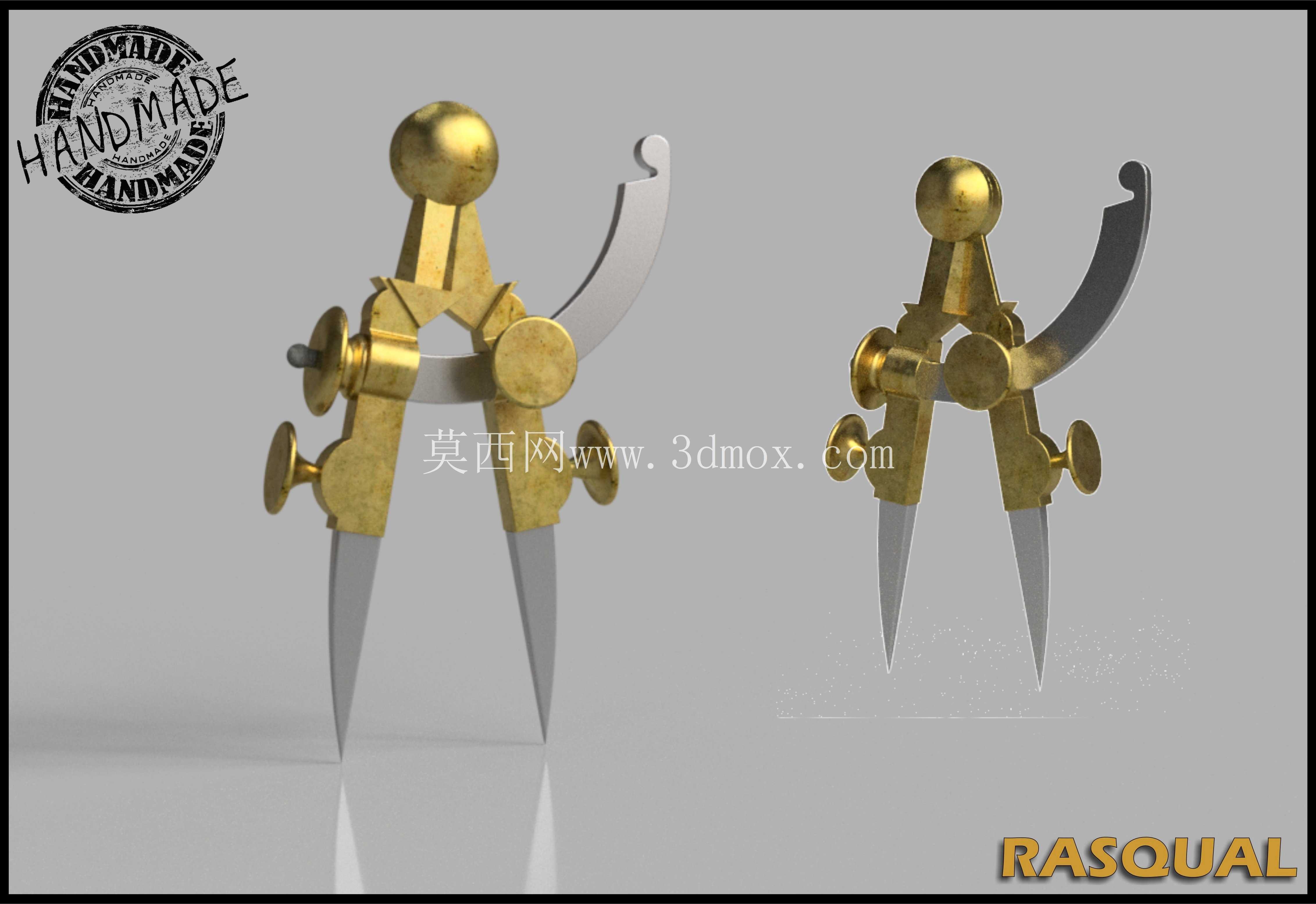

　　这款复古结构的分规，核心应用场景覆盖传统手工绘图、精密钣金划线、皮具版型打样、文物修复测绘等多个需要等距取点、圆弧绘制、线段等分的作业场景，区别于现代塑料材质的学生绘图工具，该结构完全采用金属构件组合，能在长期高频使用下保持铰接部位的阻尼稳定性，避免作业过程中支脚偏移导致的尺寸误差。从功能特性来看，两个尖锐支脚采用高硬度钢材磨制，锥尖角度控制在15度左右，既能在纸面、皮革、软金属板材上留下清晰定位点，又不会因锥尖过钝导致取点偏差，也不会因锥尖过脆在硬质板材划线时出现崩尖问题；顶部的球形捏持结构做了圆弧过渡处理，单指按压旋转时不会硌手，配合支脚中部的调节旋钮，可在0到180度的开合范围内任意锁定支脚角度，旋钮的螺纹采用细牙设计，调节时的进给量控制在每圈0.5毫米，能实现毫米级的开度微调，满足小半径圆弧绘制、微小线段等分的精密作业需求。

　　支脚外侧的弧形刻度齿条，是该结构区别于普通分规的核心设计，齿条上蚀刻有等距刻度标记，配合铰接处的指针结构，可直接读取当前两个支脚尖的直线距离，无需额外配合直尺测量开度，在野外测绘、无辅助量具的作业场景下，能大幅提升取点效率；齿条与支脚的连接采用沉头铆钉固定，铆钉端面做了打磨平齐处理，不会在旋转分规时剐蹭作业表面。设计思路上，整体结构完全遵循经典航海绘图分规的力学逻辑，所有铰接点的转动副都预留了0.02毫米的间隙，既保证转动顺畅无卡滞，又不会出现旷量导致的开度漂移；黄铜材质的主体构件，一方面利用铜材质的自润滑特性，长期转动铰接部位也不会出现锈蚀卡滞，无需频繁加注润滑油，另一方面铜质构件的重量控制在单只120克左右，捏持时的配重刚好落在顶部球形位置，旋转作业时的向心力更稳定，不会因重量过轻导致划线发飘，也不会因重量过大长时间握持产生疲劳。

　　外形尺寸方面，分规闭合状态下总长度为105毫米，最大开合状态下两个支脚尖的直线距离为150毫米，可覆盖常规手工绘图、板材划线的常用半径范围；支脚中部的两个锁紧旋钮，突出主体的高度不超过8毫米，收纳时不会与其他工具发生勾挂，可直接放入常规绘图工具盒的笔位槽内，无需预留特殊的收纳空间。安装边界上，该分规为手持作业工具，无额外固定安装需求，铰接部位的铆钉采用过盈压装工艺，压装力控制在800牛，保证长期使用下铆钉不会松脱；尖锐支脚与黄铜主体的连接采用锥面过盈配合，配合锥度为1:20，当支脚磨损后可直接拔出更换，无需整体报废，维护成本更低。

　　在实际作业中，这类金属分规的使用寿命是普通塑料分规的20倍以上，铰接部位的阻尼会随着使用时间增加逐渐趋于稳定，不会出现新工具初期阻尼过紧或过松的问题，尤其适合需要频繁调整开度、反复取点划线的作业场景，比如木作加工中的榫卯位置划线、地图测绘中的距离量取、手工皮具的版型点位标记，都能依靠稳定的结构精度保证作业尺寸的一致性，避免因量具误差导致的工件报废。支脚尖端的热处理硬度控制在HRC55-58，既能保证硬度足够耐磨，又有一定韧性，掉落在硬质地面时不会出现尖端断裂的问题；弧形齿条的刻度采用蚀刻工艺填充黑漆，长期摩擦使用也不会出现刻度磨损脱落的问题，即使在黄铜表面出现氧化包浆的情况下，刻度依然清晰可辨。
