PVC管道系统用110规格堵头结构设计

在民用建筑排水、市政室外排污、工业低压流体输送等KG PVC管道系统的施工场景中，管道末端的临时封堵、预留接口的长期封闭、检修段的端口隔离是管路布设中无法避开的细节需求，这款适配DN/OD110规格的承插式堵头，正是针对Ostendorf KGPVC-UEN 1401系列管路开发的专用封堵构件。

从实际使用场景来看，这类堵头常出现在建筑立管施工阶段的临时端口防护——避免施工过程中建筑垃圾掉入未完工的管路造成堵塞，也会用于室内排水支管预留接口的封闭，待后续卫生器具安装时再拆除，部分室外埋地管路的末端也会采用该类堵头做长期封堵，防止地下水、泥沙渗入管路内部，同时阻挡管内流体外溢。

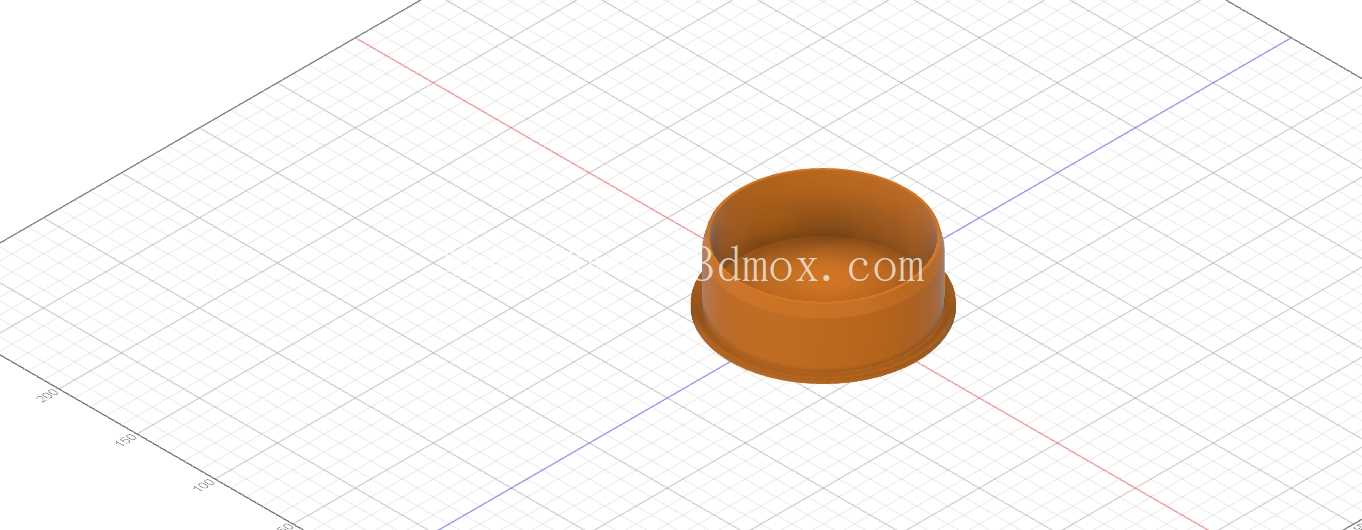

设计层面首先考虑的是承插配合的密封性与安装便捷性，整体采用一端封闭的筒状承插结构，外壁设置的环形凸缘是安装时的受力限位结构，安装时将堵头插入管道承口内部，凸缘端面与管道承口端面贴合，即可确认插入深度到位，无需额外测量定位，降低现场施工的操作门槛。筒身的外径尺寸严格匹配110规格KG PVC管道的承口内径公差带，配合管路安装时常用的橡胶密封圈或粘接剂，即可实现可靠的静密封，耐受排水系统常规的0.1MPa以内静压，满足民用及常规工业排水的压力需求。

结构细节上，堵头的封闭端做了圆弧过渡设计，而非平直的端面结构，这一设计一方面是降低流体在封堵端的紊流冲击，当管路内存在流体涌动时，圆弧面可以分散水流冲击力，避免长期受力下封堵端出现应力开裂；另一方面也提升了构件本身的结构强度，相同壁厚下，圆弧端面的抗外压、抗冲击性能远优于平直端面，能够承受施工过程中的磕碰、埋地后的土壤外压，降低运输及施工环节的破损率。筒身的壁厚设计遵循PVC管件的常规强度要求，在保证承插刚度的前提下尽可能控制壁厚，避免材料浪费，同时筒身外壁做了细微的磨砂质感处理，在采用粘接工艺安装时，磨砂面可以提升粘接剂的附着面积，让粘接连接更牢固，不易出现松脱渗漏。

安装边界方面，该堵头完全适配标准110规格KG PVC管道的承口尺寸，安装时不需要对管道端口做额外的打磨或裁切，只要保证管道承口内部清洁无杂物，即可直接插入安装；如果是长期封堵场景，配合PVC专用粘接剂涂覆在筒身插入段，插入后静置15分钟即可达到密封强度，临时封堵场景则可以配合橡胶圈安装，后续拆除时只需撬动外侧凸缘即可拔出，不会损伤管道端口，可重复利用。

从建模逻辑来看，该构件的三维建模优先保证承插段的尺寸精度，所有配合尺寸均严格遵循对应管道系列的公差标准，避免出现尺寸偏差导致安装时插不进或者间隙过大渗漏的问题；其次是过渡圆角的处理，所有棱角位置均做了R角过渡，既符合注塑成型的工艺要求——避免注塑时出现应力集中导致的缩痕、开裂，也能避免安装时尖锐棱角划伤施工人员。整体结构没有多余的复杂特征，建模时通过旋转特征即可完成主体结构，再辅以环形凸缘的拉伸切除即可完成整体造型，特征树简洁，后续如果需要调整适配其他管径规格，只需修改旋转草图的直径参数即可快速派生系列化型号，能够大幅降低同系列产品的建模效率。

在实际工程选型时，需要确认所使用的管道为对应标准的110规格KG PVC-U管路，避免与其他标准的同外径管道混用，因为不同系列管道的承口深度、内径公差存在细微差异，混用可能导致密封失效；如果用于有酸碱腐蚀的工业排水场景，还需要确认材质的耐腐性能匹配输送介质的要求，常规PVC材质可耐受大部分生活污水、弱酸弱碱废水的腐蚀，但不适合输送强氧化性流体或高温流体，使用温度需控制在PVC材质的常规适用区间内，避免高温导致材质软化变形，影响封堵效果。
