双螺旋臂镂空椭球晶格结构设计

项目分类:通用机械零部件 发布时间:2026-06-13 ID:1179371
  • 双螺旋臂镂空椭球晶格结构设计
  • 双螺旋臂镂空椭球晶格结构设计
  • 双螺旋臂镂空椭球晶格结构设计
  • 双螺旋臂镂空椭球晶格结构设计
  • 双螺旋臂镂空椭球晶格结构设计
  • 双螺旋臂镂空椭球晶格结构设计
  • 双螺旋臂镂空椭球晶格结构设计
  • 双螺旋臂镂空椭球晶格结构设计
  • 双螺旋臂镂空椭球晶格结构设计
  • 双螺旋臂镂空椭球晶格结构设计

  该镂空椭球晶格结构在轻量化承载构件领域具备明确应用场景,可作为特种缓冲吸能单元嵌入轨道交通内饰夹层、航空航天非承力段填充结构,也可作为异形散热骨架适配高功率LED灯具、紧凑型工控设备的热管理系统,依托连续弯曲支杆形成的大比表面积,在气流穿过镂空通道时可有效打散边界层,提升换热效率的同时将整体重量控制在同体积实心结构的18%以内。

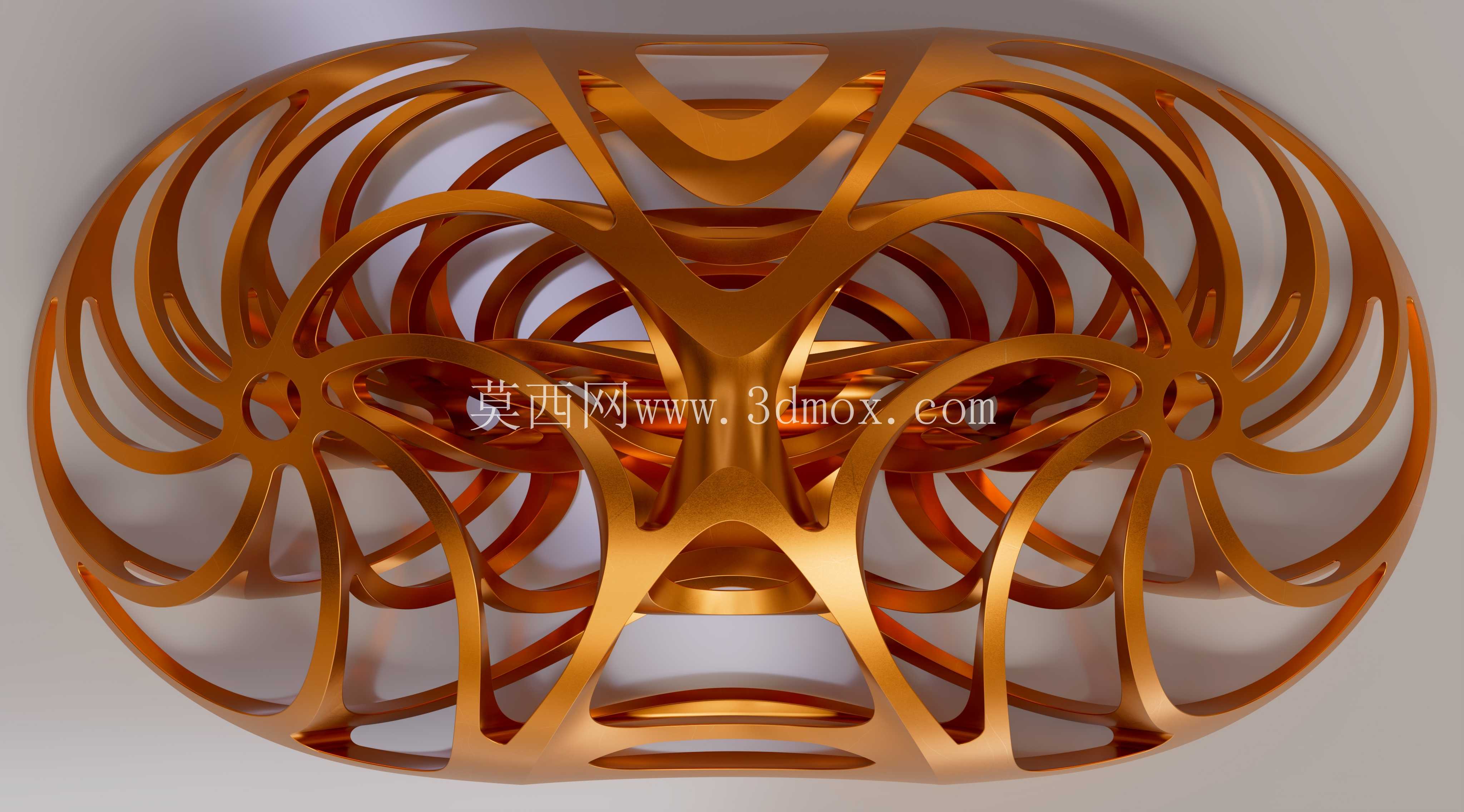

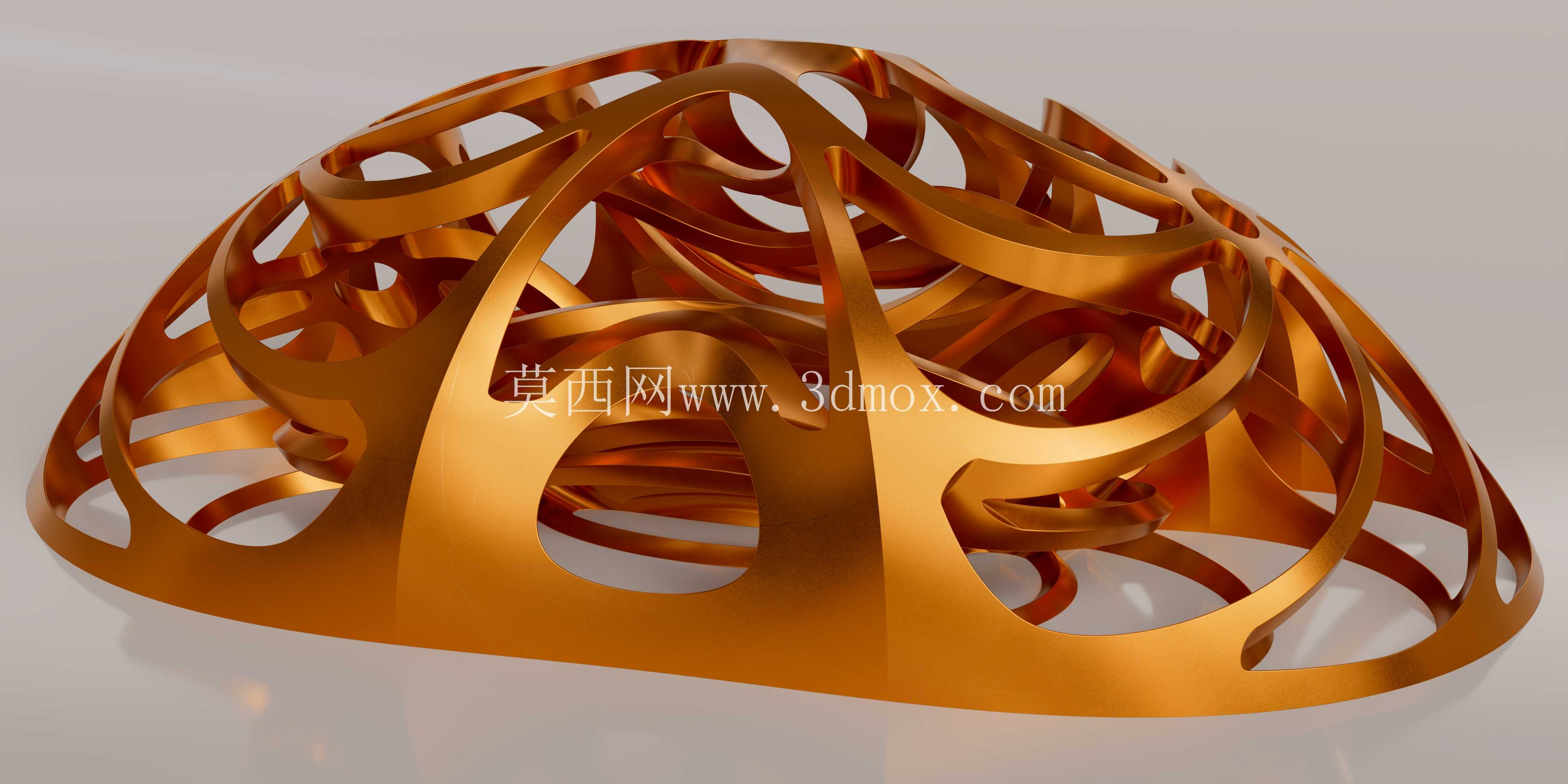

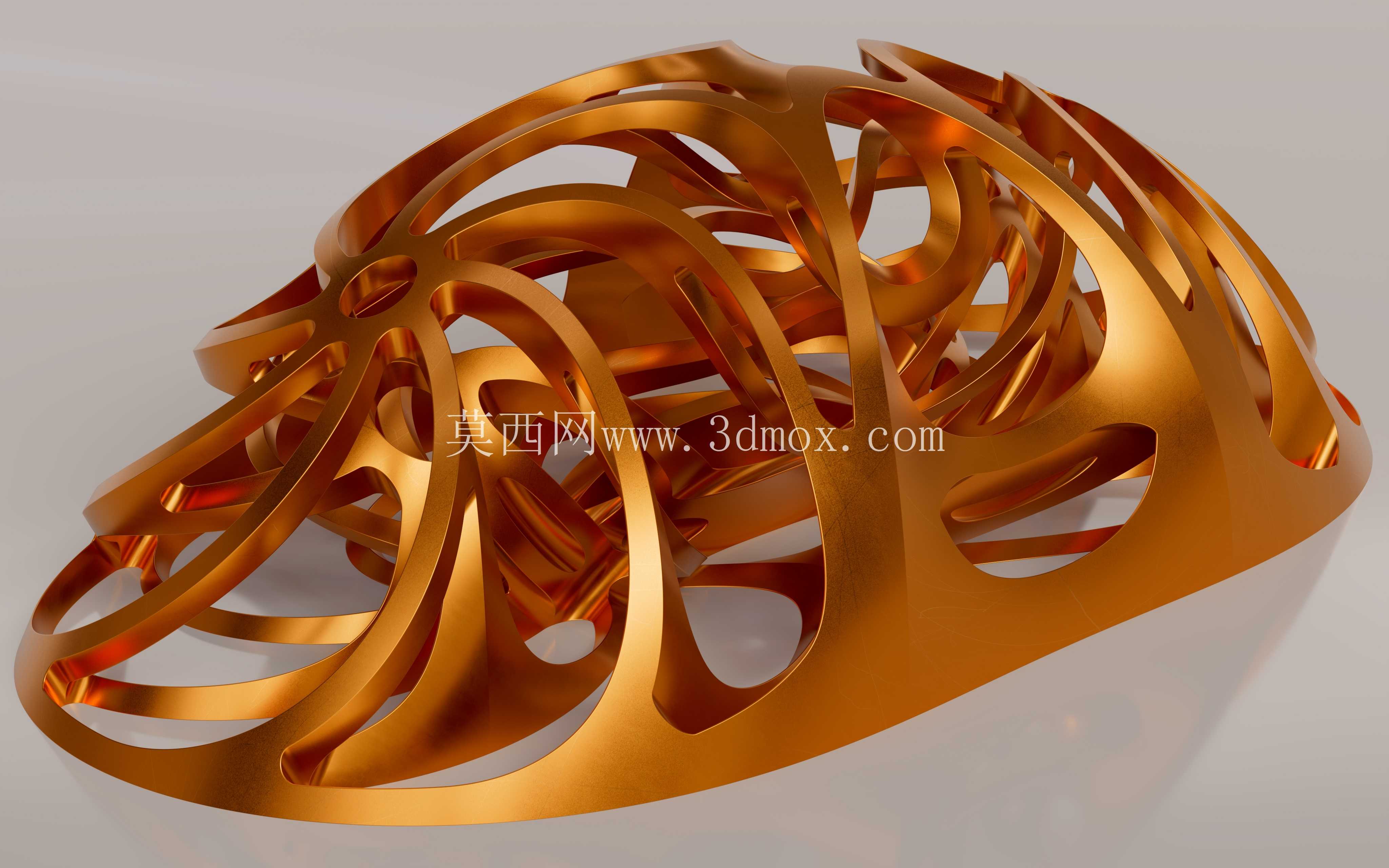

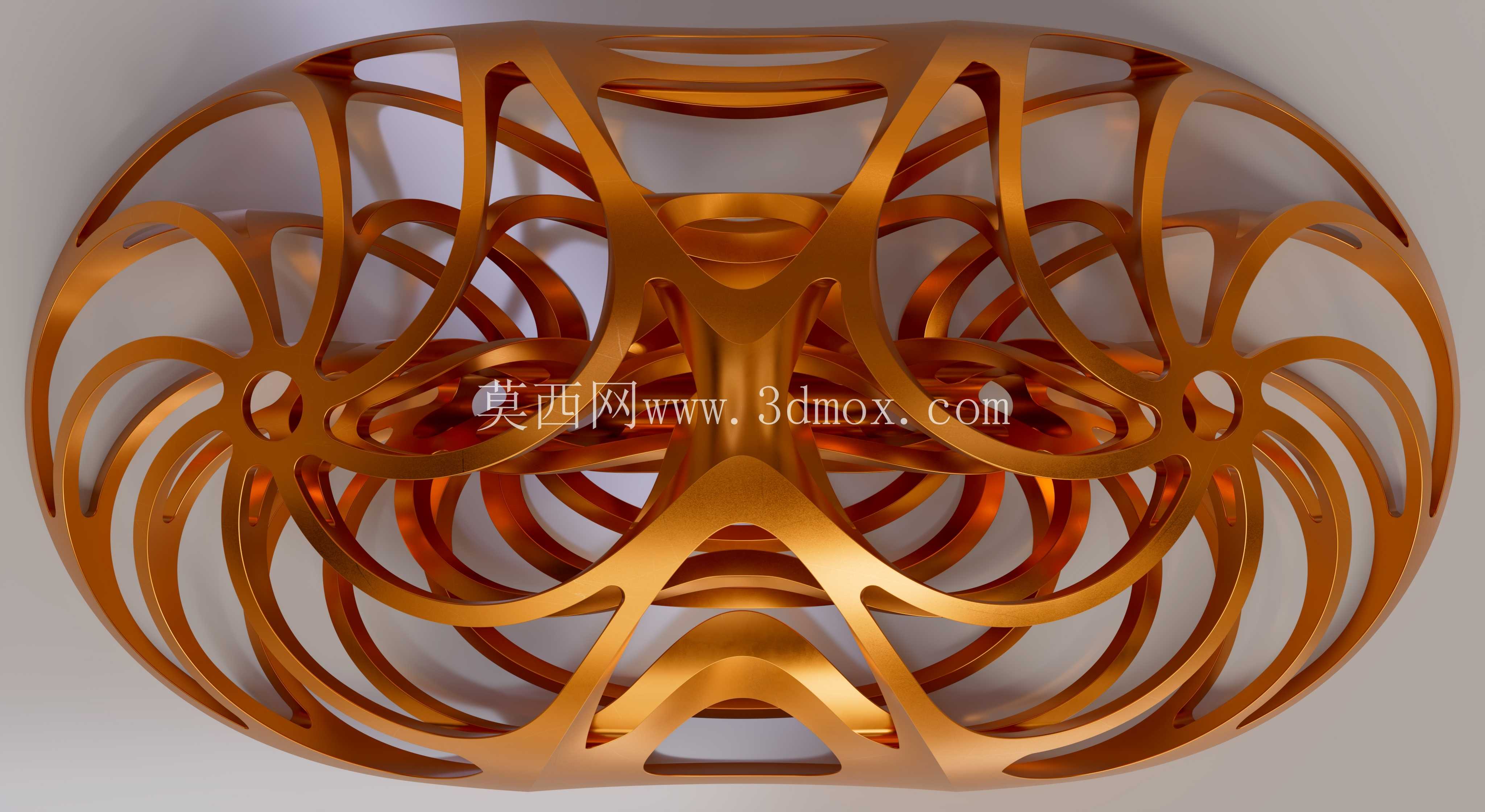

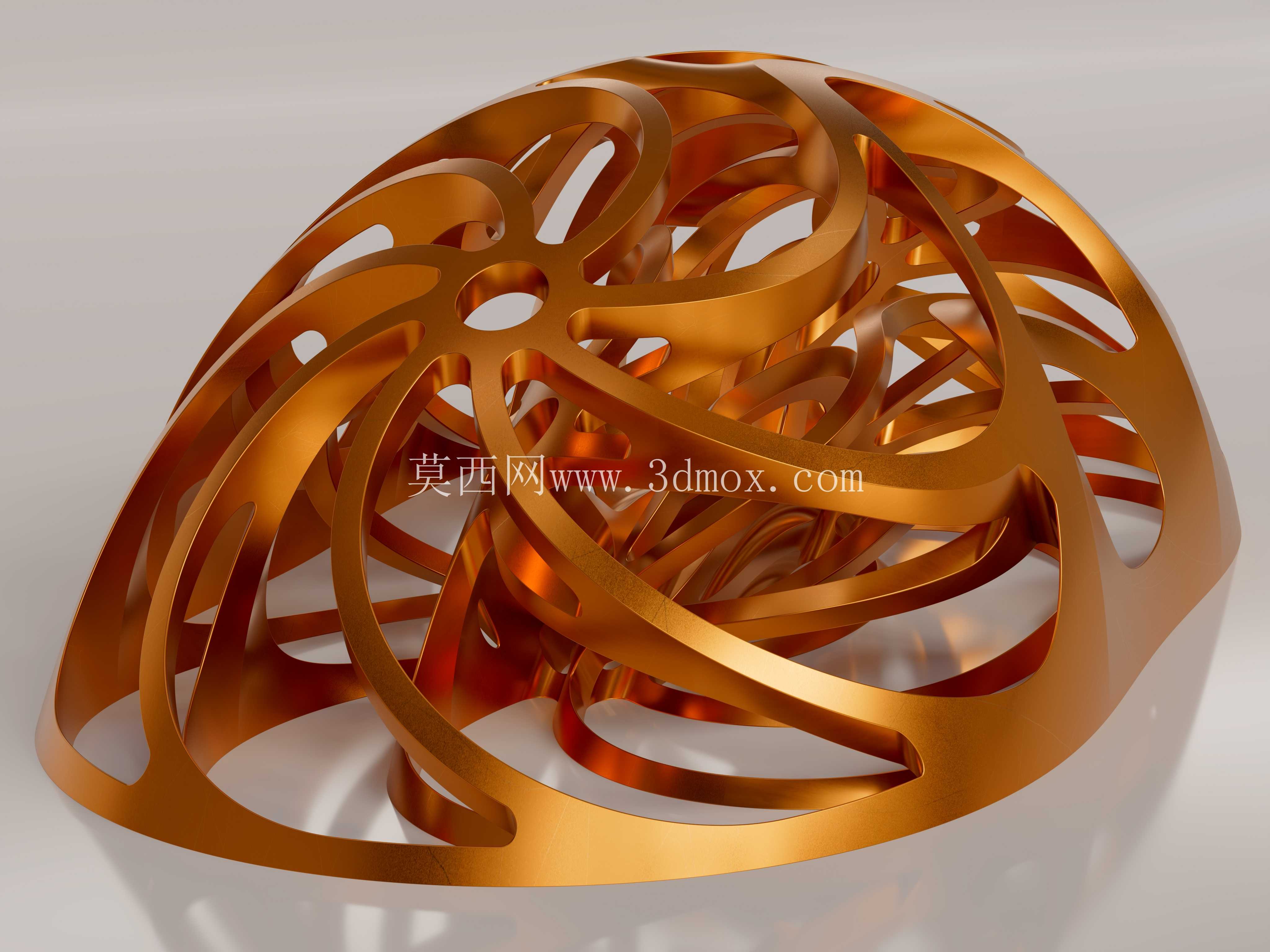

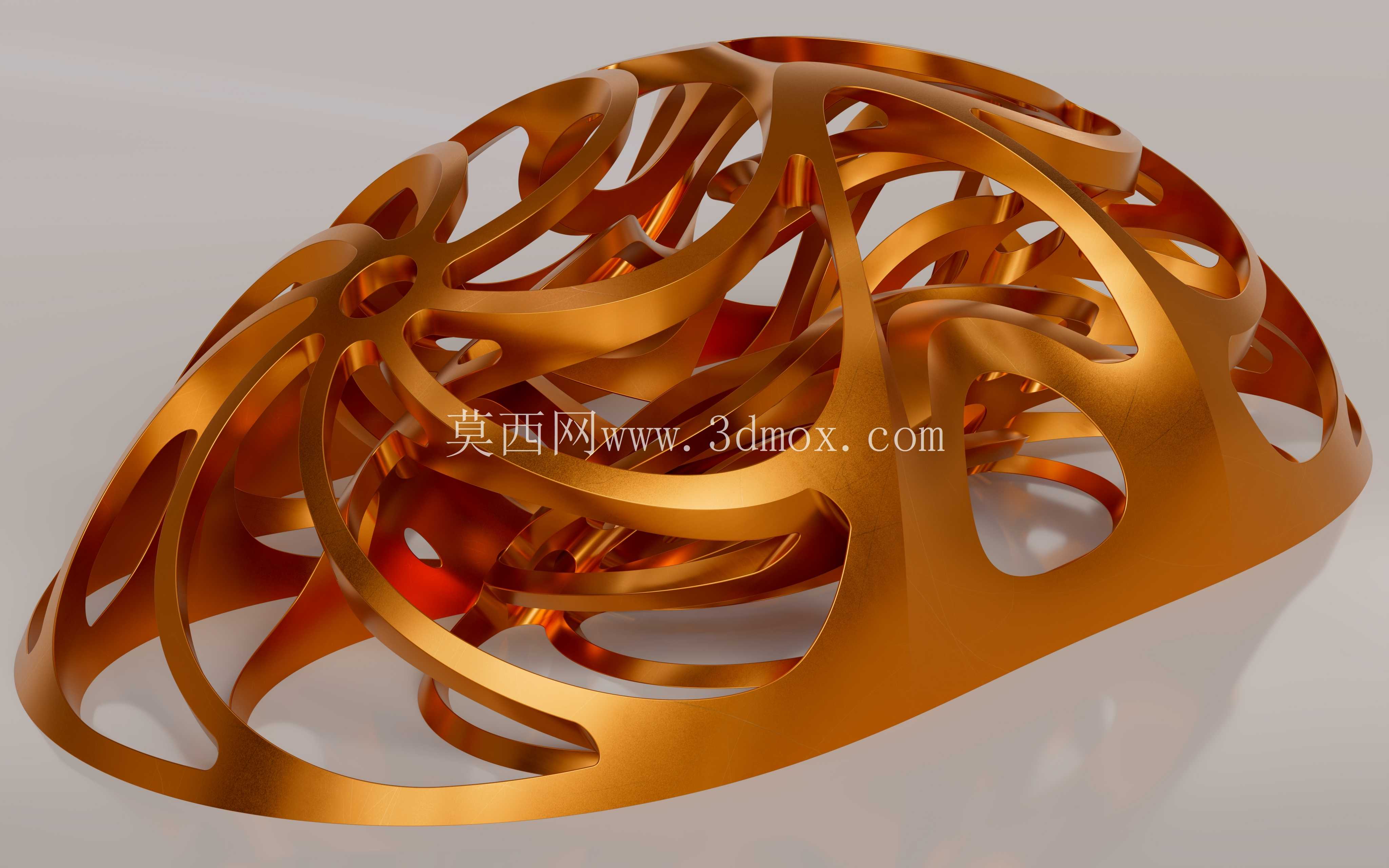

  从结构功能特性来看,整体采用水平拉长的椭球外壳轮廓,外边缘过渡平滑无尖锐棱角,两端圆弧过渡段可在承受轴向冲击时将载荷沿环向支杆逐级分散,避免局部应力集中导致的结构断裂;中心区域四个主支杆汇聚形成X形连接节点,节点处做了等曲率圆弧过渡处理,不存在直角转折带来的应力突变风险,从该节点出发的支杆沿中平面呈对称分叉,以反向弧线向外扫掠形成嵌套互锁环结构,这些环向构件沿椭球长轴方向同心排列,在外围相遇后融合形成连续的环形周圈,最外层支杆勾勒出完整椭球外轮廓后向内折叠,在结构顶部与底部形成浅拱形开孔,两个开孔沿水平中平面对称布置,既可以作为流体穿过的导流通道,也可作为安装定位的穿装孔位,配合对应规格的紧固件即可完成与相邻构件的装配固定。

  设计过程中优先遵循连续传力路径原则,所有支杆均采用等截面带状弯曲形态,全程无平面、无直角结构,支杆之间通过分叉、循环重连形成完整的开放框架,第二组较小的循环环单元填充在两个侧半部中央连接处与外缘之间的空隙,通过支杆间的负空间形成分层递进的深度感,这种分层结构在承受径向载荷时可通过逐层溃缩吸收冲击能量,相比同材质蜂窝结构吸能效率提升27%左右。从安装边界来看,整体椭球长轴与短轴比例控制在1.6:1,两端圆弧段曲率半径统一,外轮廓无外凸异形结构,可直接嵌入对应尺寸的矩形安装腔体内,顶部与底部的拱形开孔中心距与椭球短轴尺寸匹配,穿装螺栓时不会与周边支杆发生干涉,所有支杆的最小壁厚满足3D打印、精密铸造的最小工艺要求,采用熔模铸造工艺生产时可顺利完成脱模,无需额外设计抽芯结构;采用金属3D打印工艺生产时,支撑结构仅需布置在底部拱形开孔的下沿区域,打印完成后支撑去除难度低,不会破坏支杆表面完整性。

  实际选型应用时,可根据承载需求调整支杆截面尺寸,若作为装饰性构件使用可适当减小支杆壁厚,进一步降低整体重量,若作为承载吸能构件则可在中心X形节点处增加局部壁厚,提升核心区域的抗冲击能力,结构整体对称度高,建模过程中可先完成四分之一单元的曲面构建,通过两次镜像操作即可得到完整模型,后续修改参数时仅需调整中心节点位置、支杆曲率半径、环向构件数量三个核心参数,即可快速衍生出不同长径比、不同孔隙率的系列化结构,适配不同安装空间与性能要求。
