炼油厂500立方立式储油罐厂区布局

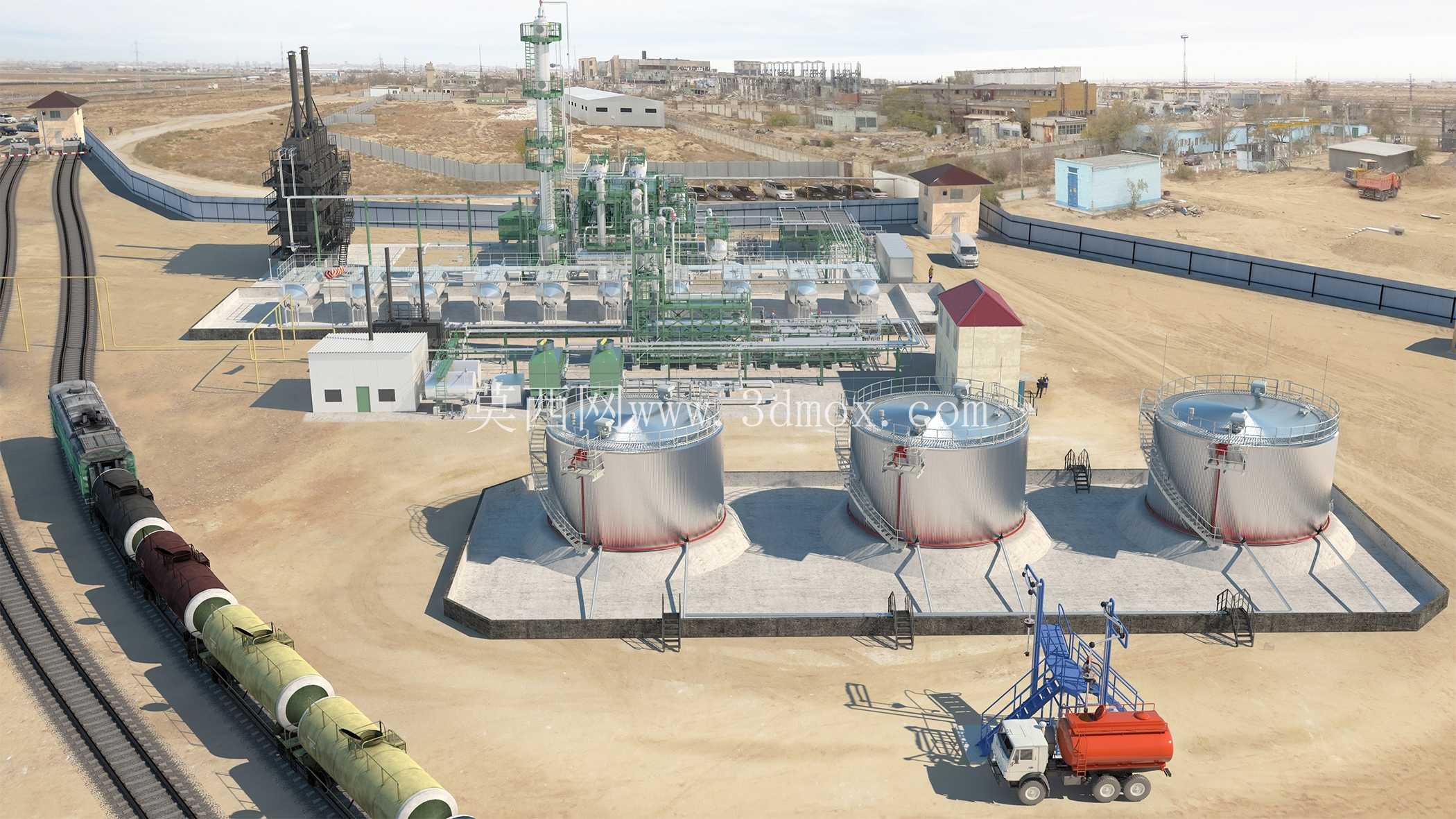

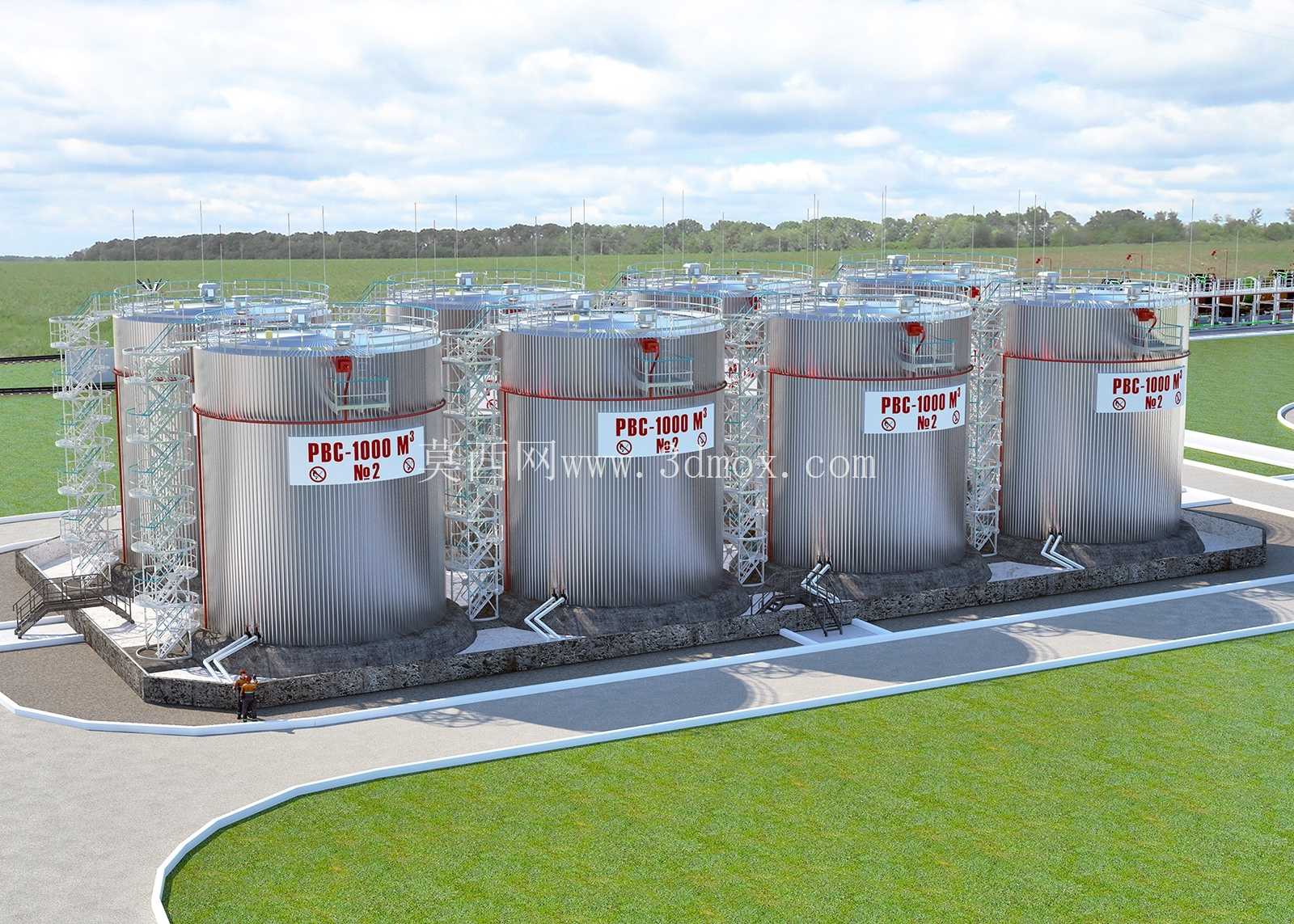

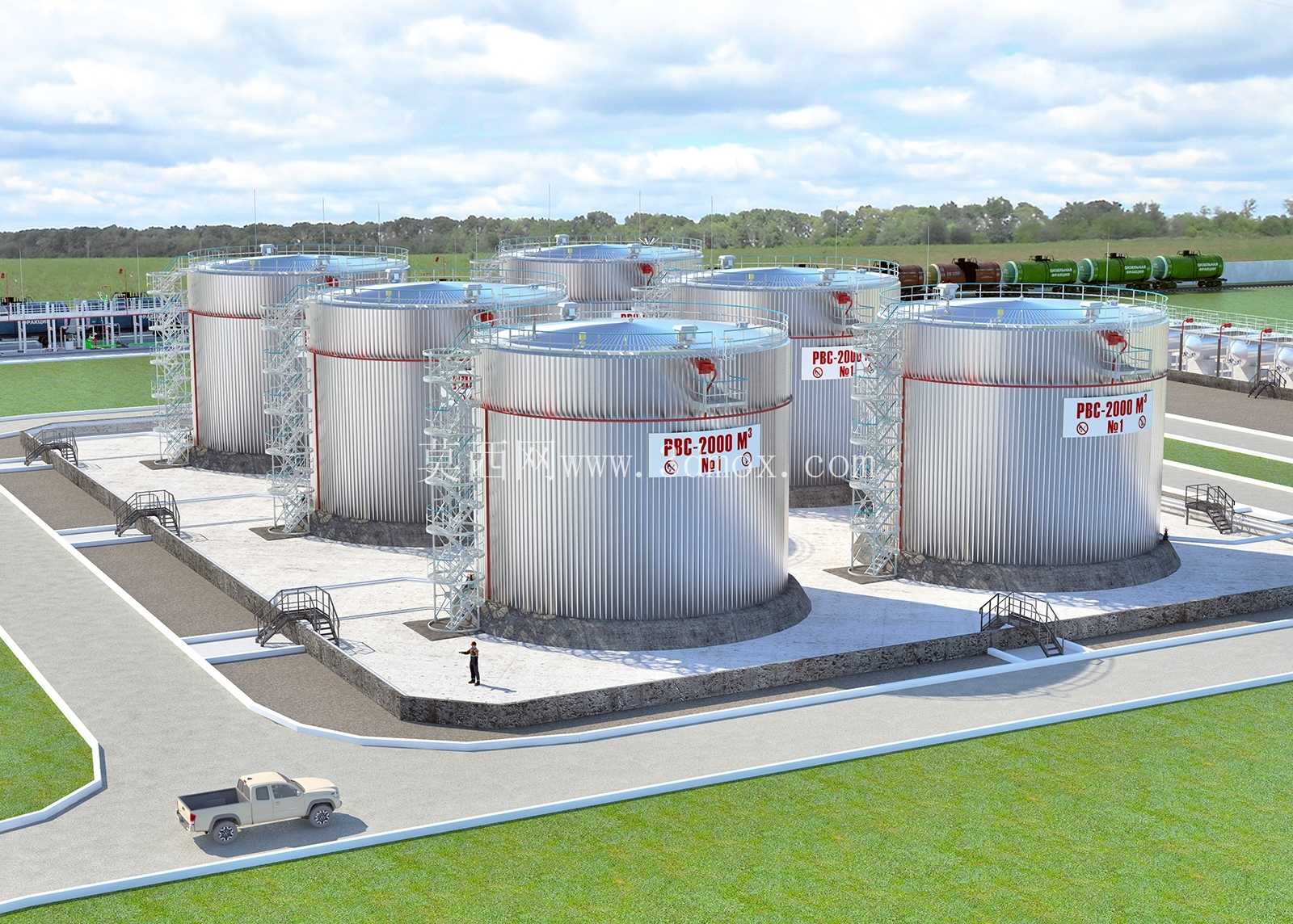

　　储罐本体采用锥顶结构，罐壁板按等强度原则设计，从底圈到顶圈板厚逐圈递减，既控制了整体钢材耗量，又能满足储液静压力、风载、地震载荷的强度要求，罐底边缘做了防腐防渗处理，和基础承台的接触位置预留了沉降观测点的安装位，方便投用后定期监测基础沉降数据。罐区旁的铁路装卸线是物料进出的核心通道，轨道中心线到罐区围堰的距离满足铁路装卸作业的安全防火间距要求，旁边配置的移动式装卸泵组可以灵活切换不同储罐的装卸作业，不需要为每台罐单独配置固定装卸泵，降低了初期设备投入。这套三维场景还原了炼化厂区内常压储料单元的真实布置逻辑，核心的三台立式圆筒形储罐单台公称容积500立方米，是炼油板块中间原料、合格成品油暂存环节的核心静设备。从现场布置来看，储罐沿硬化围堰区呈一字排开，围堰高度满足泄漏物料收容要求，罐区周边预留了1.5米以上的巡检通道，每台罐直爬梯都设置在靠近巡检道的一侧，爬梯踏步间距控制在300毫米，顶部操作平台护栏高度1.2米，完全符合石化厂区巡检作业的安全规范。

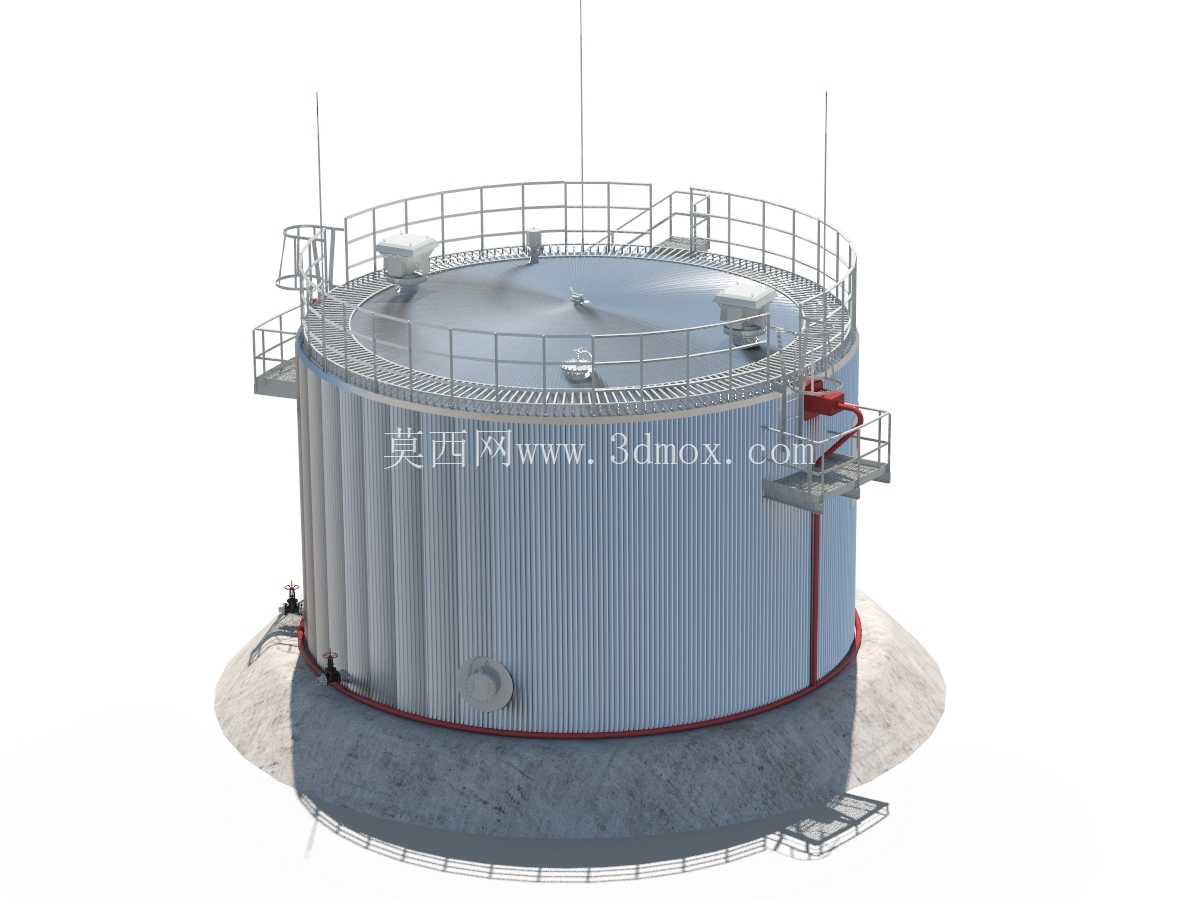

　　整个场景里的配套管廊架沿罐区一侧布置，管架层高按管线分层敷设要求设计，最下层走工艺物料管线，中间层走公用工程管线，最上层走仪表线缆，每层之间预留足够的检修空间，避免不同介质管线交叉干扰。罐区周边的辅助用房包含了现场仪表间、巡检人员值守点，位置设置在罐区全年最小频率风向的上风侧，减少油气扩散对值守区域的影响。从建模细节来看，储罐的附件都做了完整还原：罐顶的呼吸阀、阻火器、量油孔、人孔位置和实际工程安装位置一致，罐壁的液位计接口、排污口、进出口管线接口的方位都按工艺配管要求预留，围堰内的排污沟坡向集液池，坡度控制在千分之三，能保证泄漏物料、冲洗废水顺利汇集。

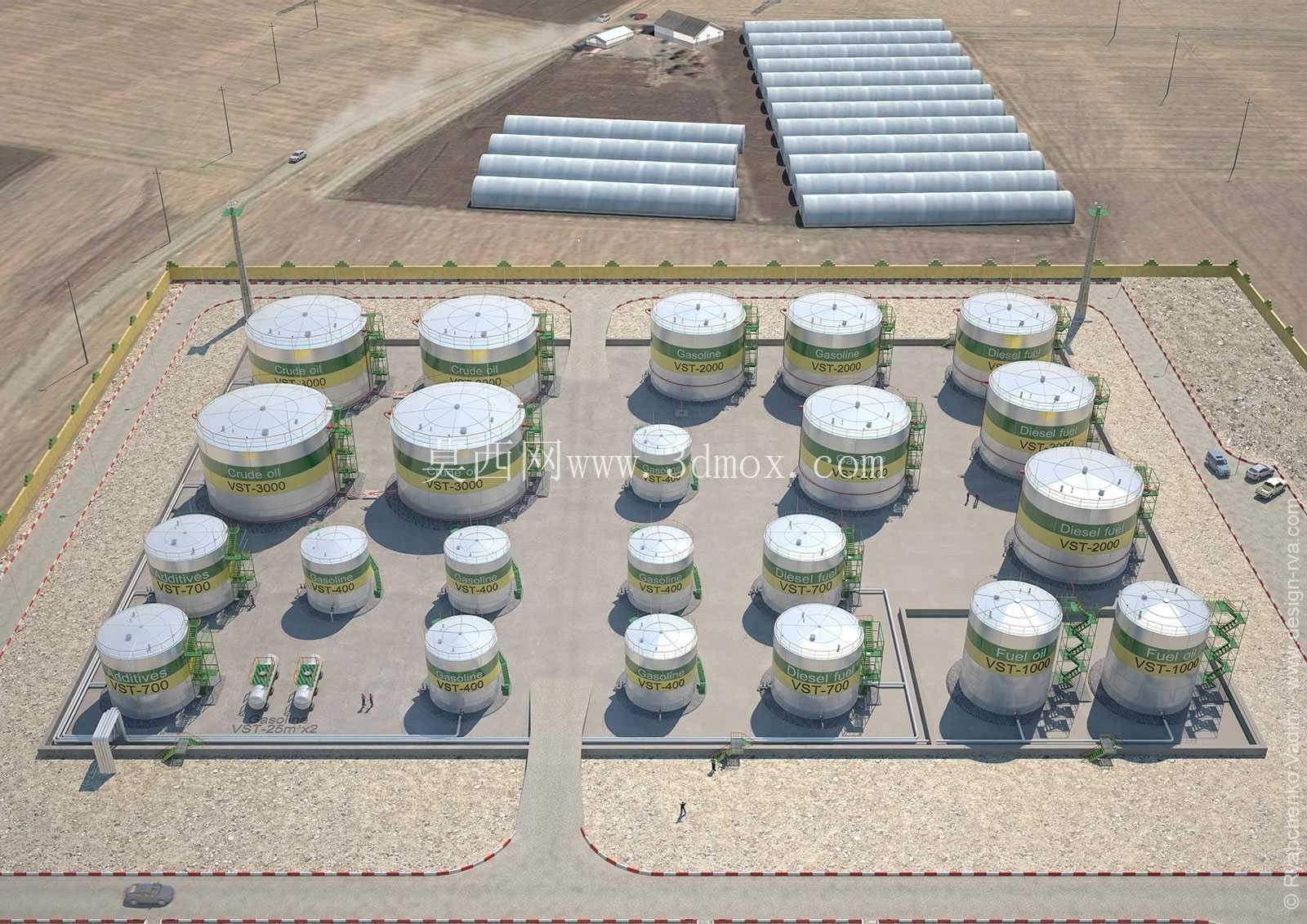

　　整个厂区的地面硬化范围、道路转弯半径都满足消防车通行要求，罐区和周边生产装置、铁路线的防火间距完全符合石化企业设计规范，没有出现常见的建模时忽略安全间距的问题。做这类厂区储运单元建模的时候，不能只把储罐单体做出来，更要理清各个设施之间的逻辑关系：比如装卸作业区和储罐区的位置关系要满足工艺流程顺畅，管线走向要尽可能短，减少沿程阻力损失，巡检通道要连贯，不能出现被设备、管线阻断的情况。很多新手做这类工业场景建模时，容易只关注设备外形，忽略实际安装和运维的空间要求，比如把爬梯设置在靠近管廊的一侧，导致巡检人员上下罐的时候和管线碰撞，或者围堰高度做的不够，不满足泄漏收容要求，又或者防火间距留的不足，不符合安全规范。

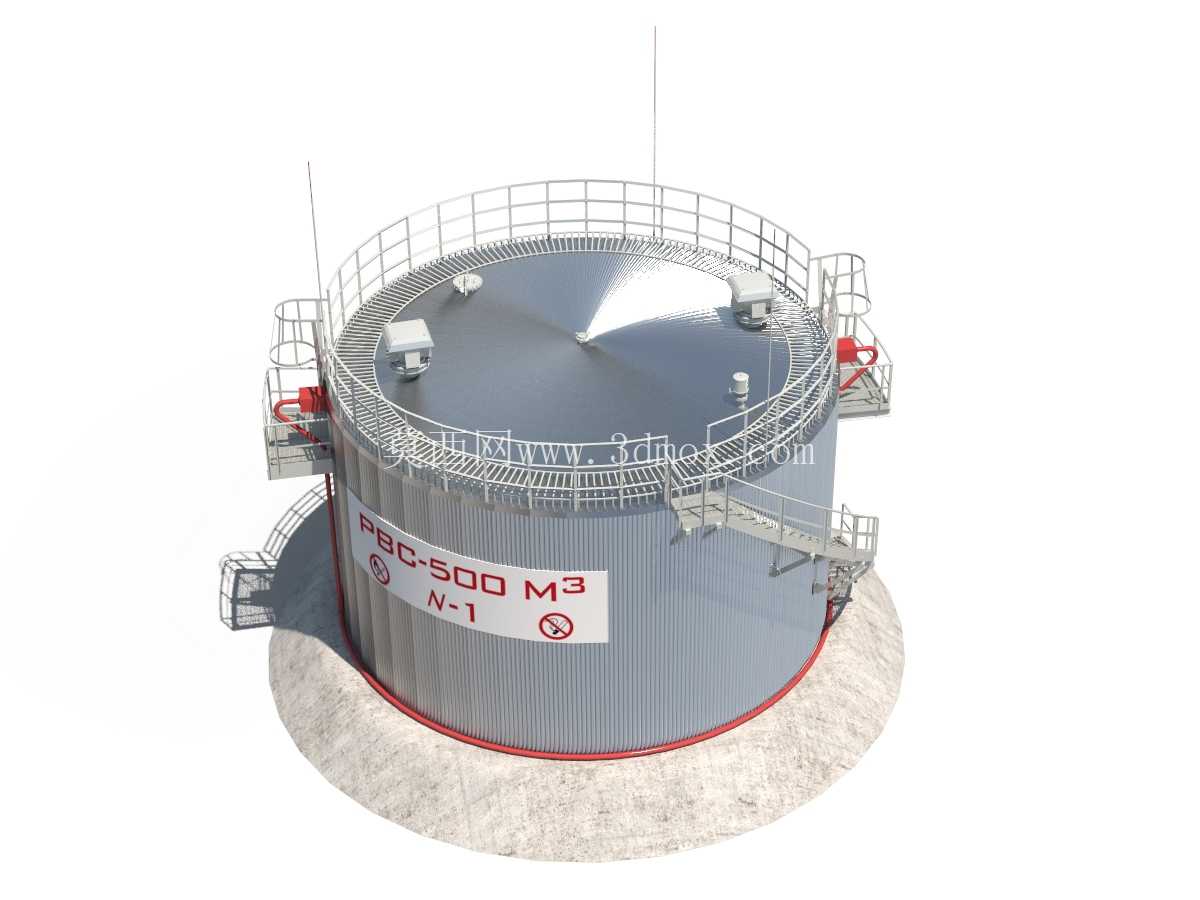

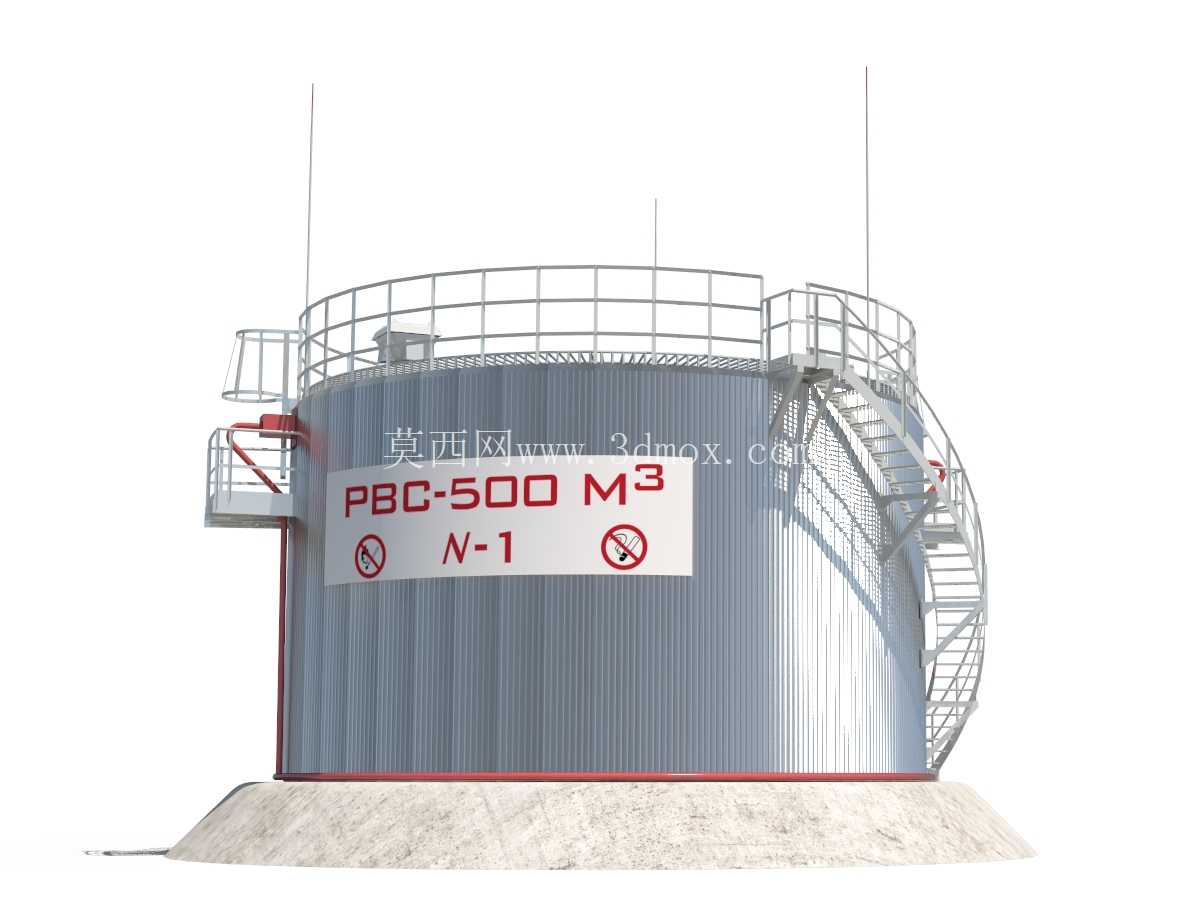

　　这套模型里的储罐本体参数也贴合工程实际：罐体内径8.5米，罐壁总高度9.5米，设计存储液位8.8米，预留的安全气相空间可以满足储液温度变化时的体积膨胀缓冲，避免出现溢罐风险。罐顶的锥顶坡度取1:10，既可以保证雨水顺利排走，又不会因为坡度过大增加罐顶结构的钢材用量。每台罐的进出口管线都设置了双阀组，靠近罐壁的位置是根部阀，后面是操作阀，方便后续阀门检修的时候不需要清空整罐物料。罐区的防雷接地设施也在模型里做了体现，每台罐的接地点沿罐周均匀布置，接地点间距不大于30米，接地极埋深满足冻土层以下的安装要求。旁边的小型辅助建筑的门窗都朝向背离罐区的方向，避免事故状态下油气直接冲入室内。铁路装卸线的端部设置了车挡，装卸作业段的轨道做了绝缘处理，防止铁路杂散电流导入罐区引发安全风险。整个场景的布局逻辑完全匹配千万吨级炼厂的中间罐区典型布置方案，不管是用于石化厂区规划方案展示，还是用于储运专业的配管设计参考，或者是新员工的厂区布局培训，都能提供非常直观的参考，建模时对各个设施的尺寸比例、相对位置都做了严格校核，没有出现比例失调、位置错位的问题，甚至连罐区周边的硬化地面伸缩缝、路边的排水沟细节都做了还原，最大程度贴近真实厂区的实际状态。
