工业重型承载钢结构支撑组件设计

这套钢结构支撑组件，主要面向重型工业厂房配套的重载设备承载、大跨度管线辅助支撑、户外工业设施的受力承载场景，在冶金车间重载设备旁的辅助支撑、港口重型机械的附属受力结构、大型仓储的高位承重支架场景中都能适配。从实际使用角度看，它的核心作用是承担竖向重载与水平方向的交变载荷，抵消设备运行产生的振动偏移，保障上部搭载的设备或结构保持稳定的工作姿态，避免因结构形变导致的设备对位偏差、连接失效等问题。

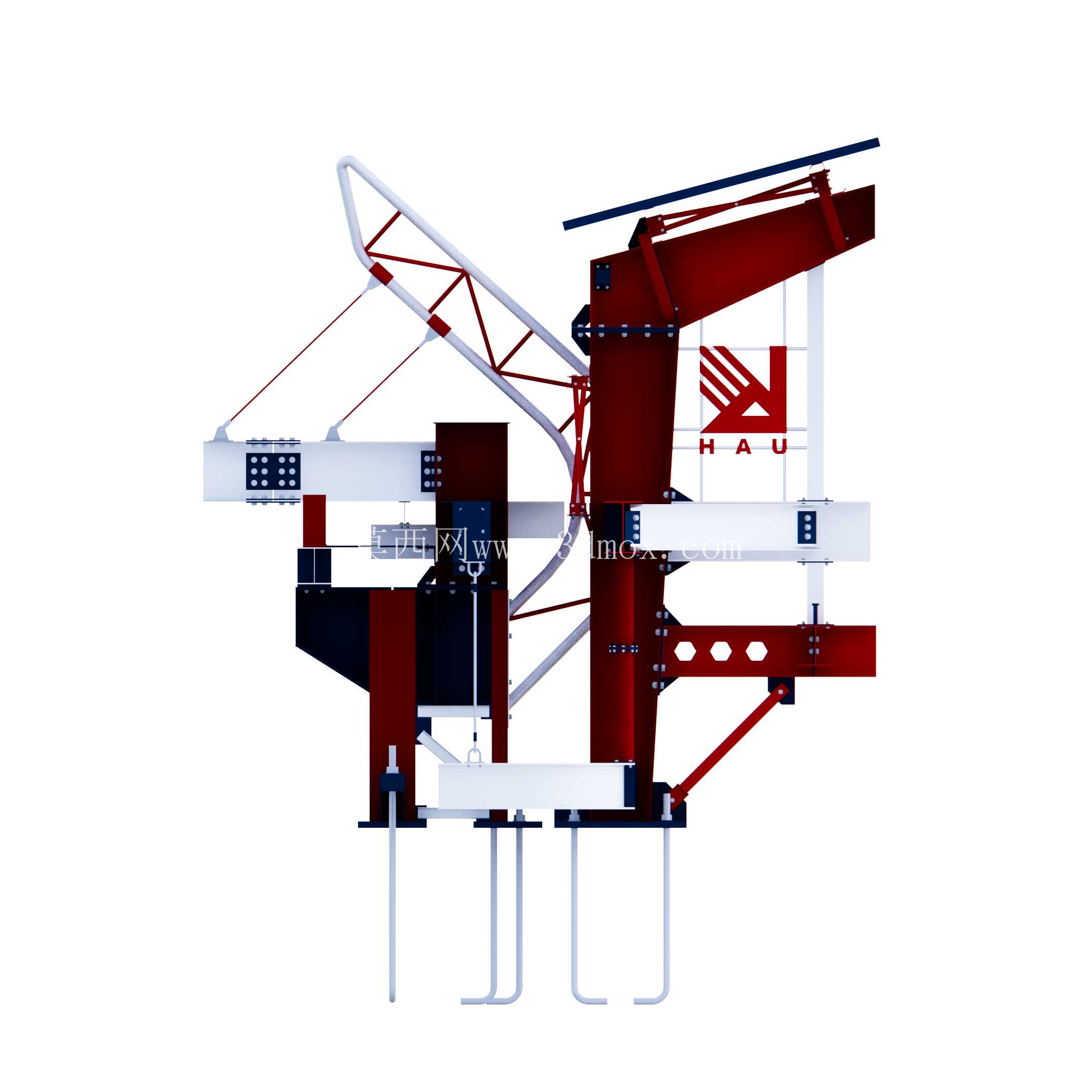

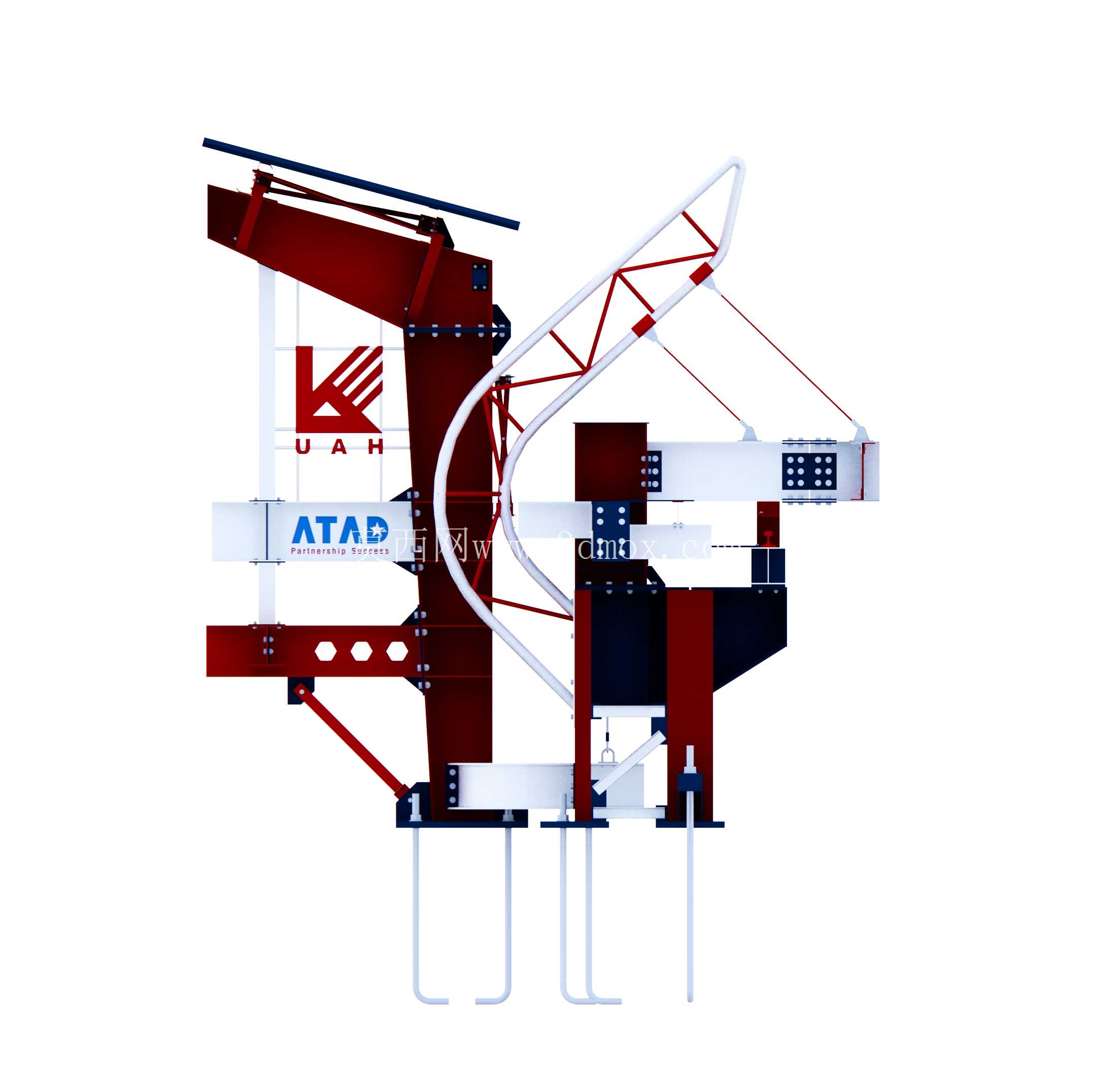

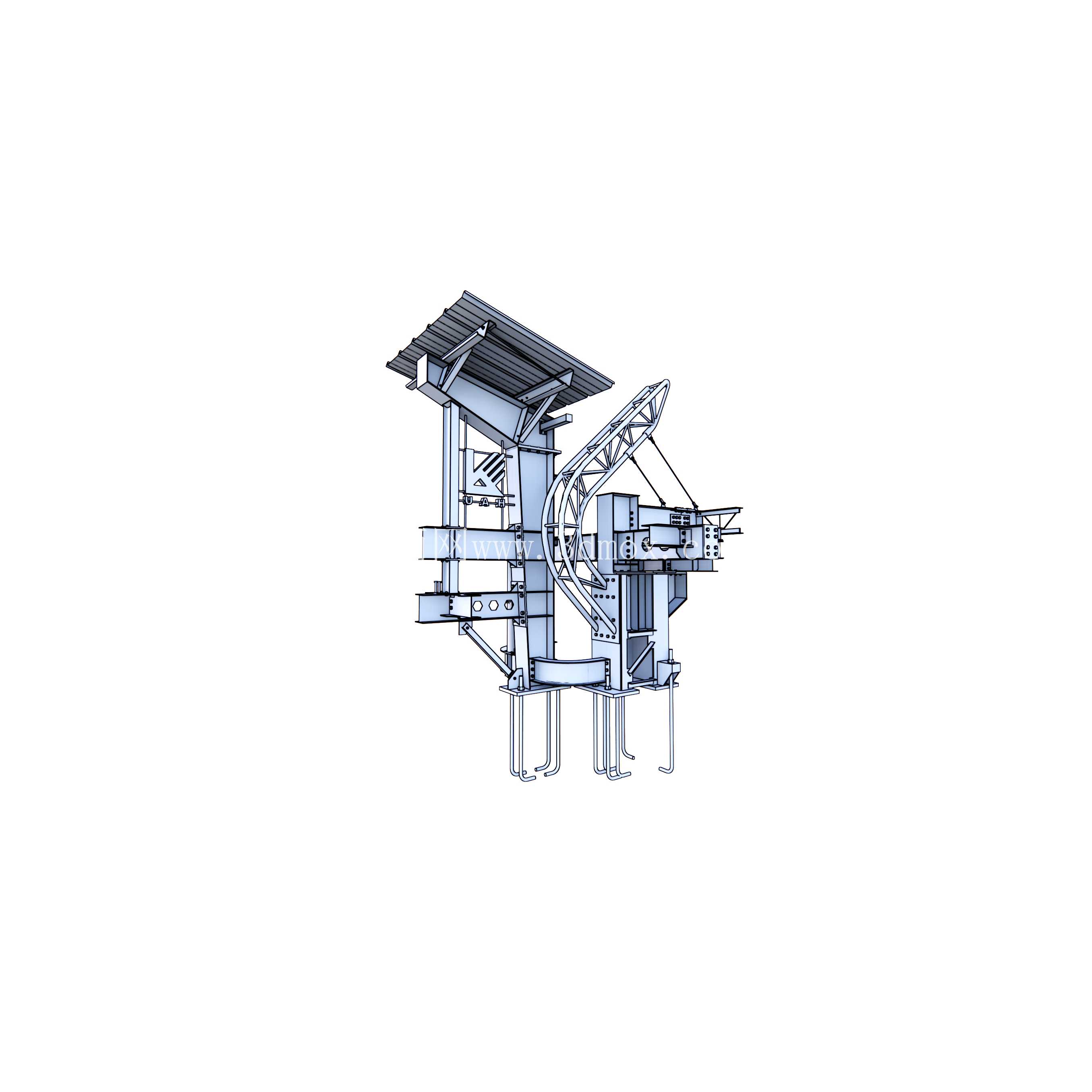

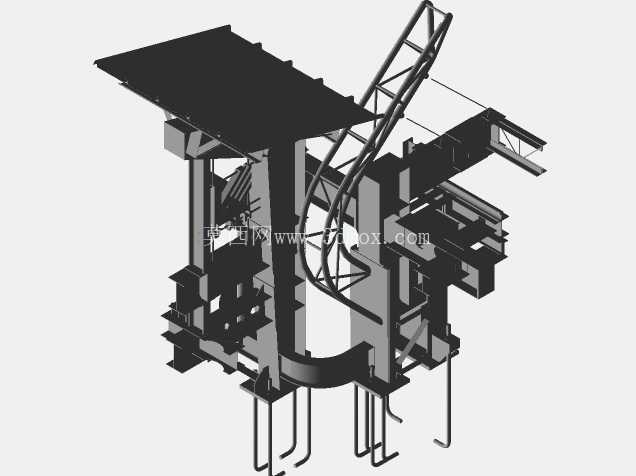

设计阶段首先做了受力路径的梳理，所有主承力构件采用变截面H型钢作为主立柱，相比等截面型材，在保证抗弯截面模量满足载荷要求的前提下，能削减15%左右的非必要材料用量，同时降低构件自身重量对基础的附加载荷。斜向支撑采用桁架式三角排布，每一组斜撑的角度都经过受力校核，保证竖向载荷能通过斜撑均匀分散到主立柱与底部安装支座上，避免局部应力集中导致的构件屈曲。侧面的弧形弯管构件并非装饰结构，而是作为侧向受力的传力路径，当结构承受横向风载或者设备水平方向的冲击力时，弧形构件能通过微小的弹性形变吸收部分冲击能量，再将剩余载荷传递到主承力框架上，相比直杆斜撑的硬接触传力，能减少连接节点的疲劳损伤。

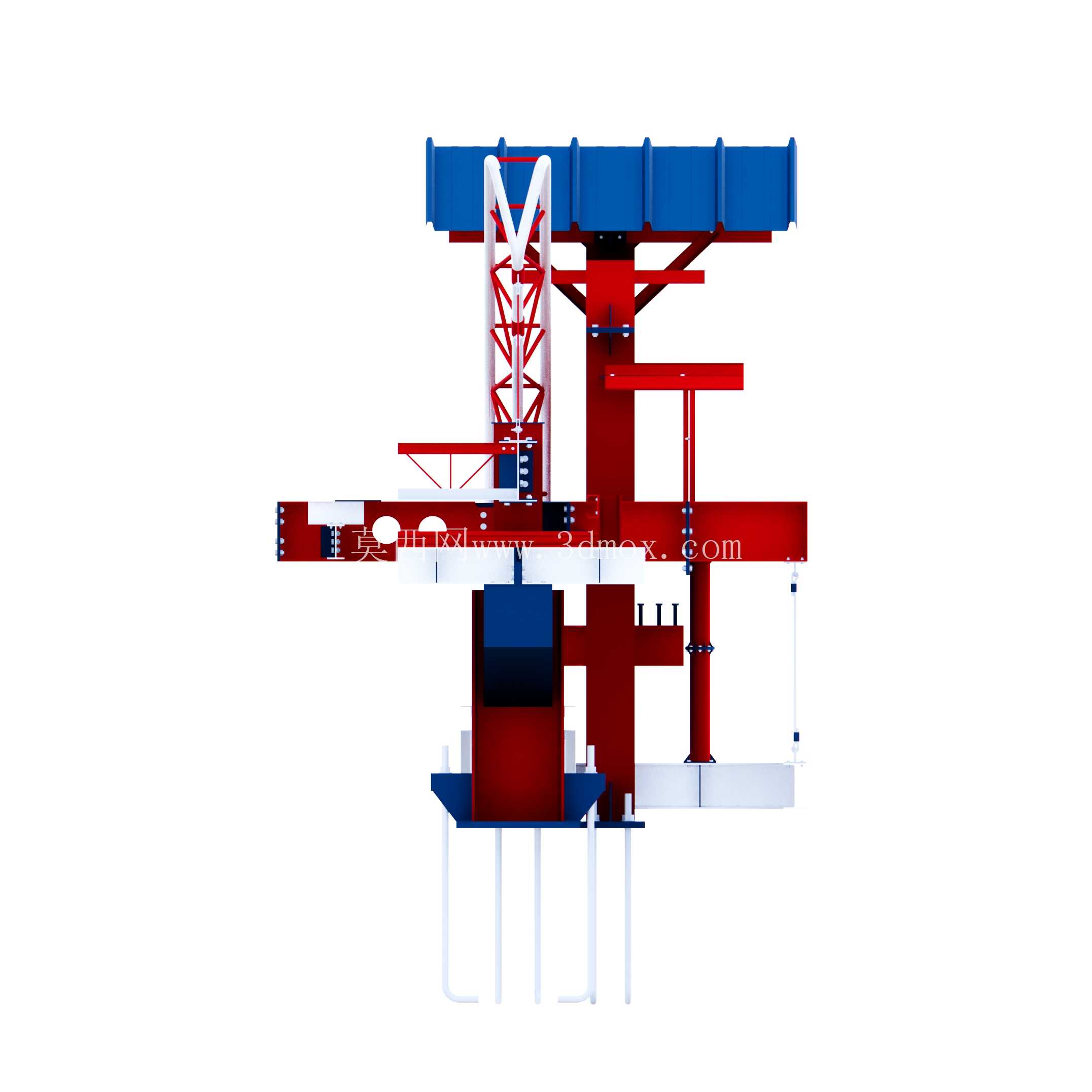

构件之间的连接全部采用高强螺栓配焊接组合的形式，主受力节点先通过定位螺栓完成构件对位，再采用满焊工艺做接缝强化，焊脚尺寸根据节点受力大小做差异化设计，主立柱与底部支座的连接节点焊脚尺寸不小于12mm，次要斜撑的连接节点焊脚尺寸控制在6-8mm，既保证连接强度，也避免过量焊接带来的构件热变形。底部的安装支腿采用弯钩式锚固结构，安装时可直接嵌入混凝土基础的预留孔内，配合灌浆料填充固定，相比平板式地脚螺栓连接，抗拔能力提升40%以上，能适配有振动载荷的安装场景，避免长期运行后支腿出现松动移位。

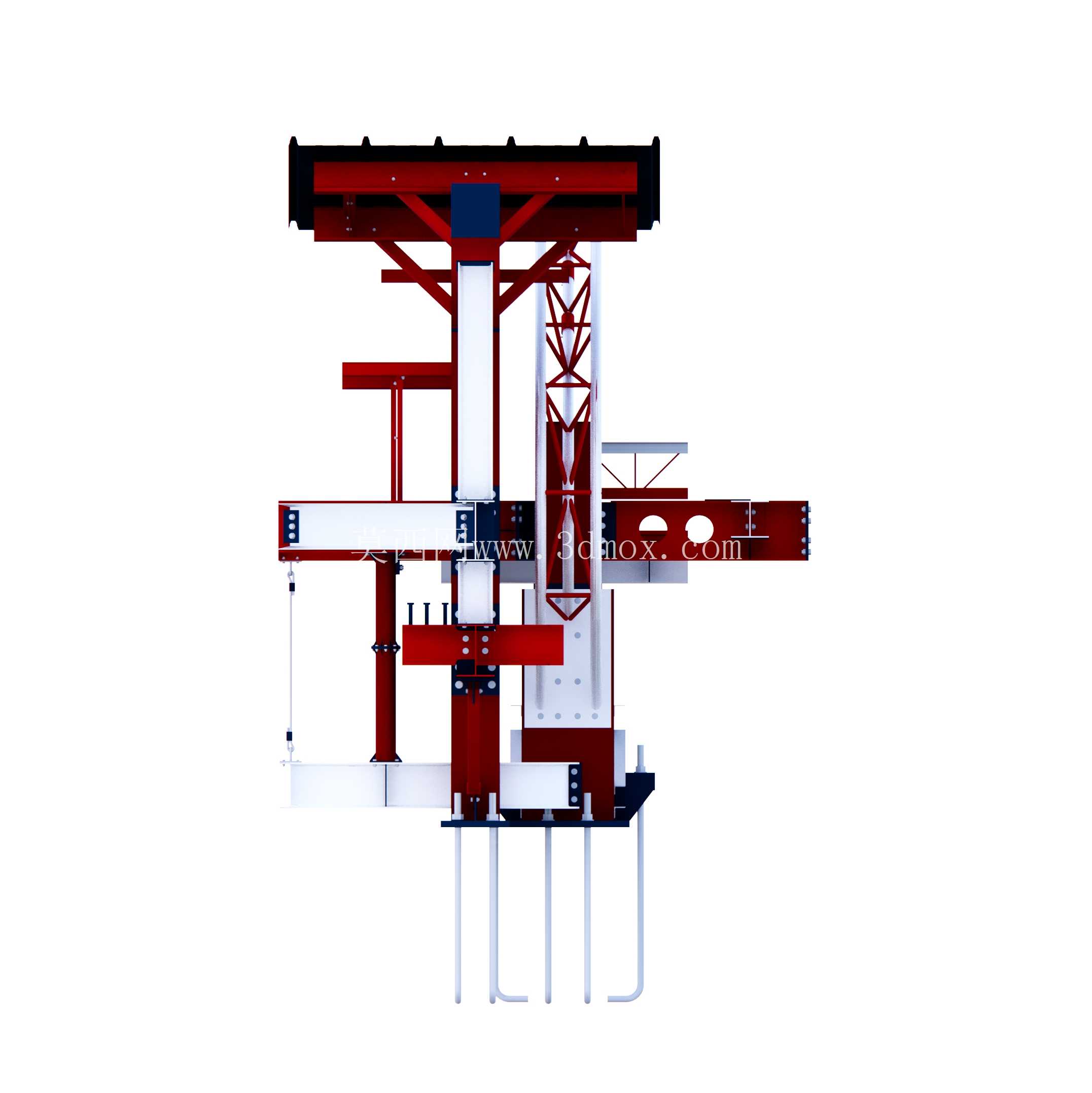

从安装边界来看，这套钢结构组件的整体安装占地宽度控制在2.2米以内，纵深方向1.8米，顶部最高安装点位距离基础面的高度为3.7米，安装时需要预留周边不小于0.8米的操作空间，方便施工人员完成螺栓紧固与焊接作业。所有构件的连接孔位都做了统一的公差适配，孔位偏差控制在±0.5mm以内，现场安装时不需要额外做扩孔修正，能大幅缩短现场装配的周期。构件表面做了三层防腐处理，底层是喷砂除锈后的环氧富锌底漆，中间层为云铁中间漆，面层采用耐候性聚氨酯面漆，能适应户外高湿度、有轻度腐蚀介质的工业环境，正常使用场景下防腐寿命可达15年以上。

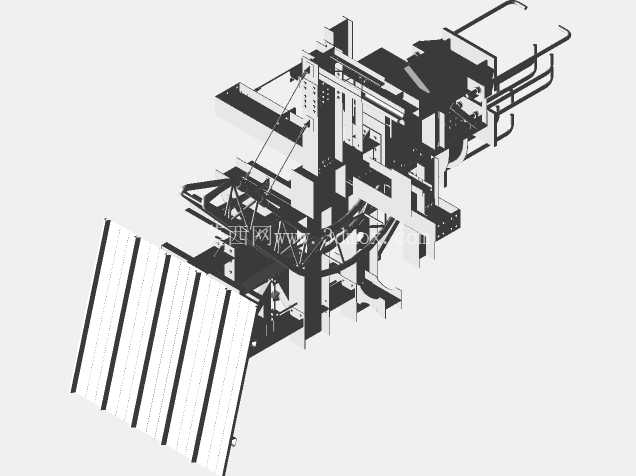

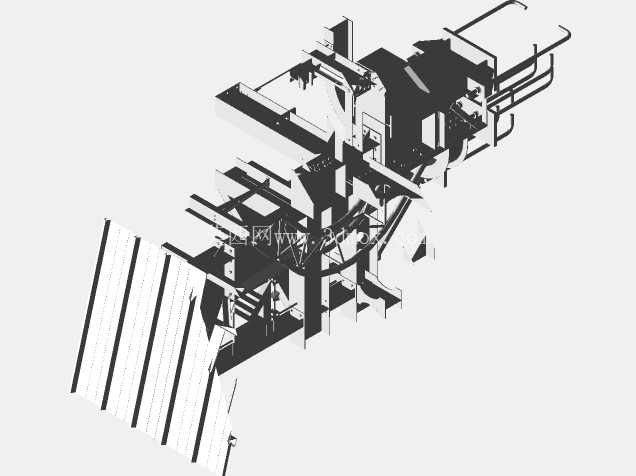

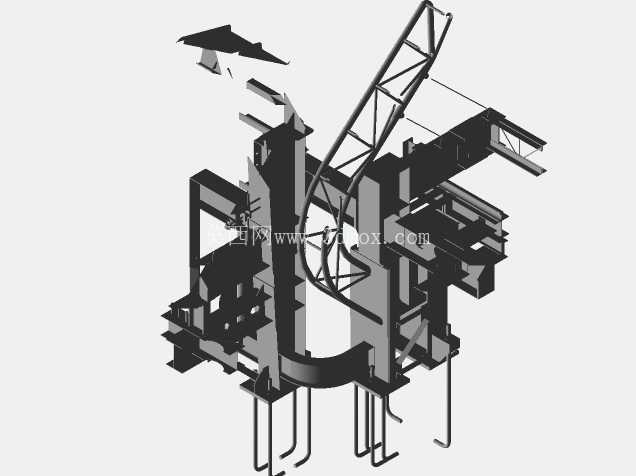

细节设计上，主立柱上预留了多组标准化的安装孔位，孔位间距按照通用工业设备的安装模数设置，后期如果需要搭载不同规格的上部设备，不需要在构件上重新钻孔，直接通过配套的连接压板就能完成固定，适配不同的搭载需求。桁架部分的横向连接杆件采用空心圆管，在保证横向抗扭强度的前提下，降低结构整体的风阻，户外使用时能减少强风对结构的水平载荷。所有构件的外露棱边都做了R3的圆角打磨处理，避免安装过程中施工人员被尖锐棱边划伤，也能减少应力集中导致的棱边开裂问题。在受力较大的节点位置，额外加设了三角形加强筋板，筋板的形状根据节点处的应力流走向做了切角优化，不会阻断应力的传递路径，避免筋板与主构件连接位置出现应力突变。
