复古维多利亚风格竖向高窗构件设计

做建筑装饰构件建模快十年，碰到不少影视置景、复古街区改造的项目要找这类维多利亚风格竖向高窗的参考，这次拆解的这套构件，刚好能覆盖多数复古场景的安装适配需求。先从实际应用场景说，这类高窗构件最早适配维多利亚时期的联排住宅、临街商铺的竖向通高采光位，现在主要用在三个方向：一是影视基地的民国街、欧式街景置景，做1:1实景搭建的外立面构件，不用重新开模做结构拆分；二是复古主题的商业空间，比如威士忌酒吧、复古书店的立面隔断或者靠窗装饰位，替代普通平开窗提升空间质感；三是私人别墅的地下室采光井、楼梯间竖向采光位，搭配实木或者深色金属饰面，还原复古建筑的立面比例。

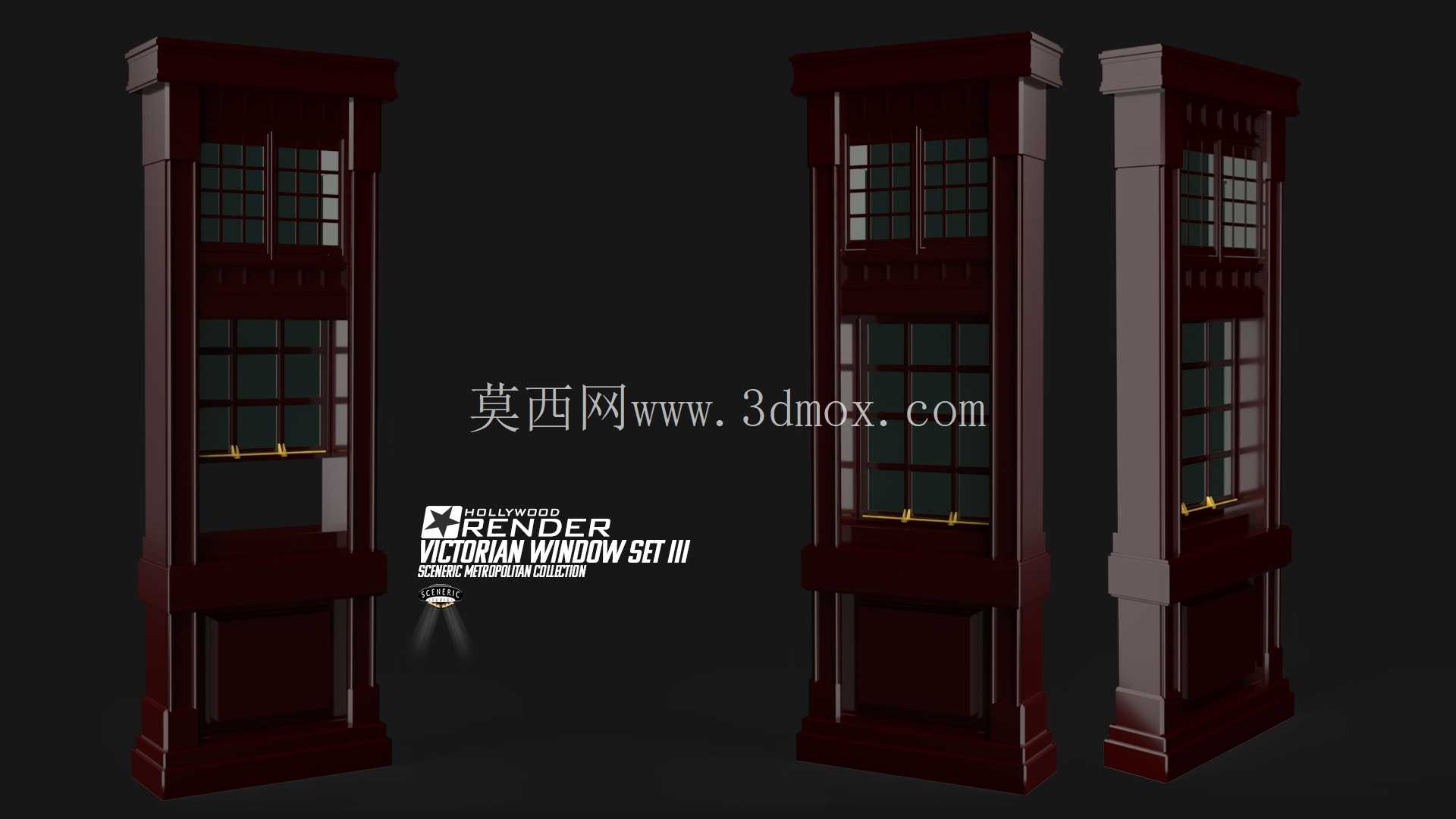

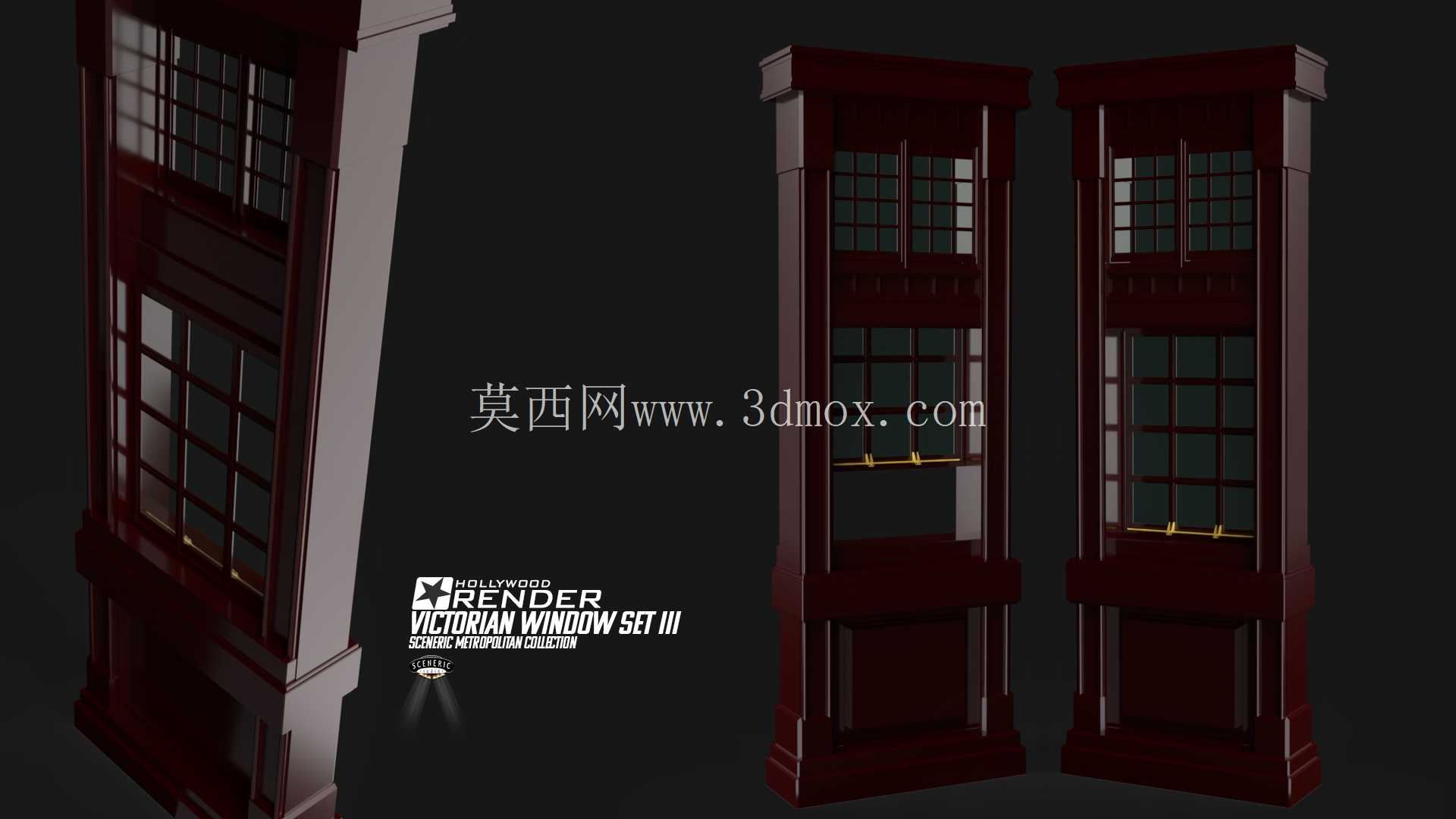

从功能特性上看，这套构件不是单一的整窗模型，是做了模块化拆分的套装，包含三种不同进深的窗套主体，适配不同墙体厚度的安装边界：最薄的款适配120mm厚的轻质隔墙，做室内隔断装饰窗用，不需要预留承重结构，直接打膨胀螺栓固定在轻钢龙骨或者木龙骨基层上就行；中间厚度的款适配240mm厚的标准砖墙，是常规外立面窗的尺寸，窗套边缘做了20mm的止口，刚好卡在墙体抹灰层外侧，安装的时候不用额外做防水收边，止口位置打耐候胶就能密封；最厚的款适配370mm厚的承重墙或者带保温层的外墙，窗套内侧预留了纱窗、内开木窗扇的安装槽位，不用后期二次开槽加工。

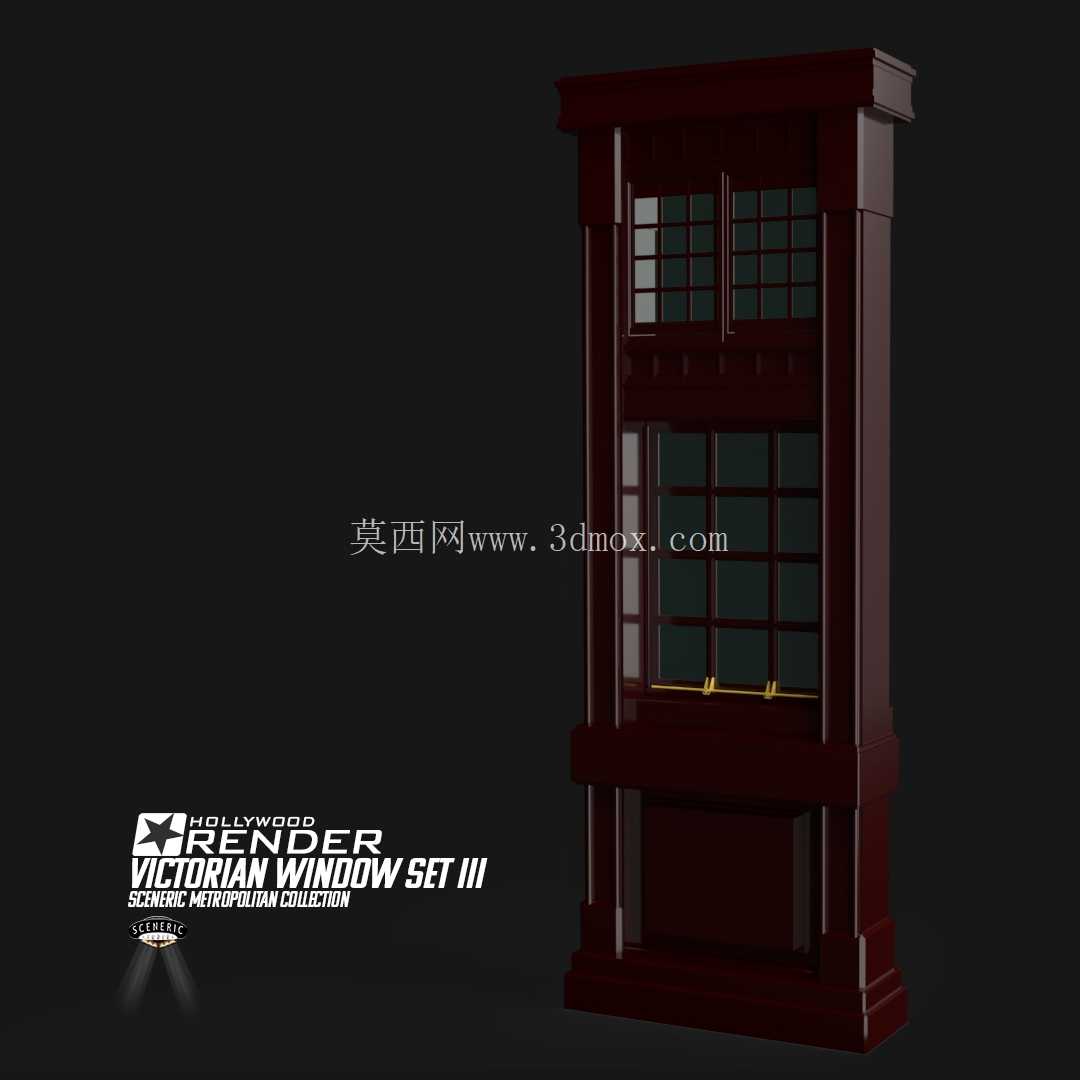

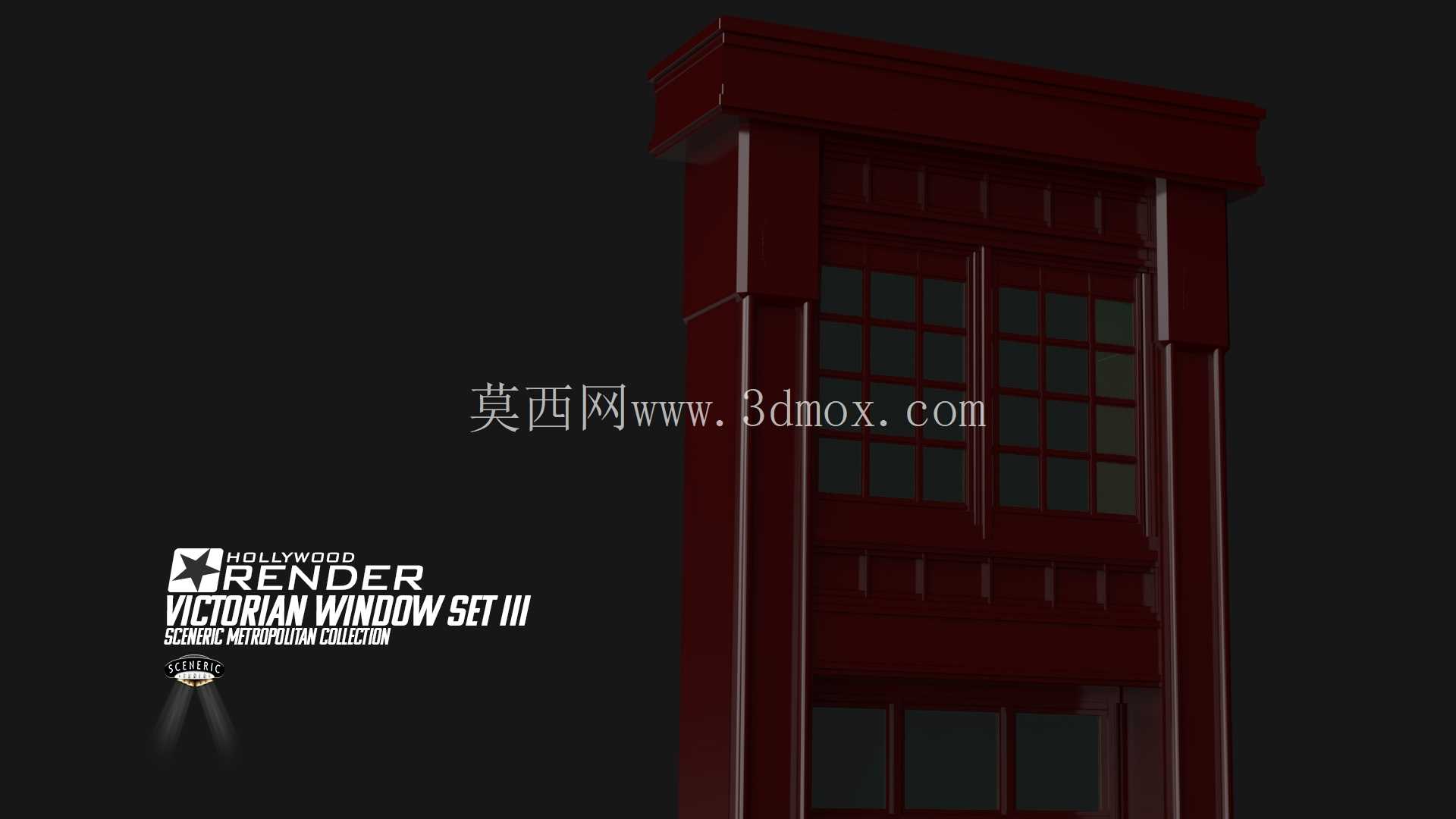

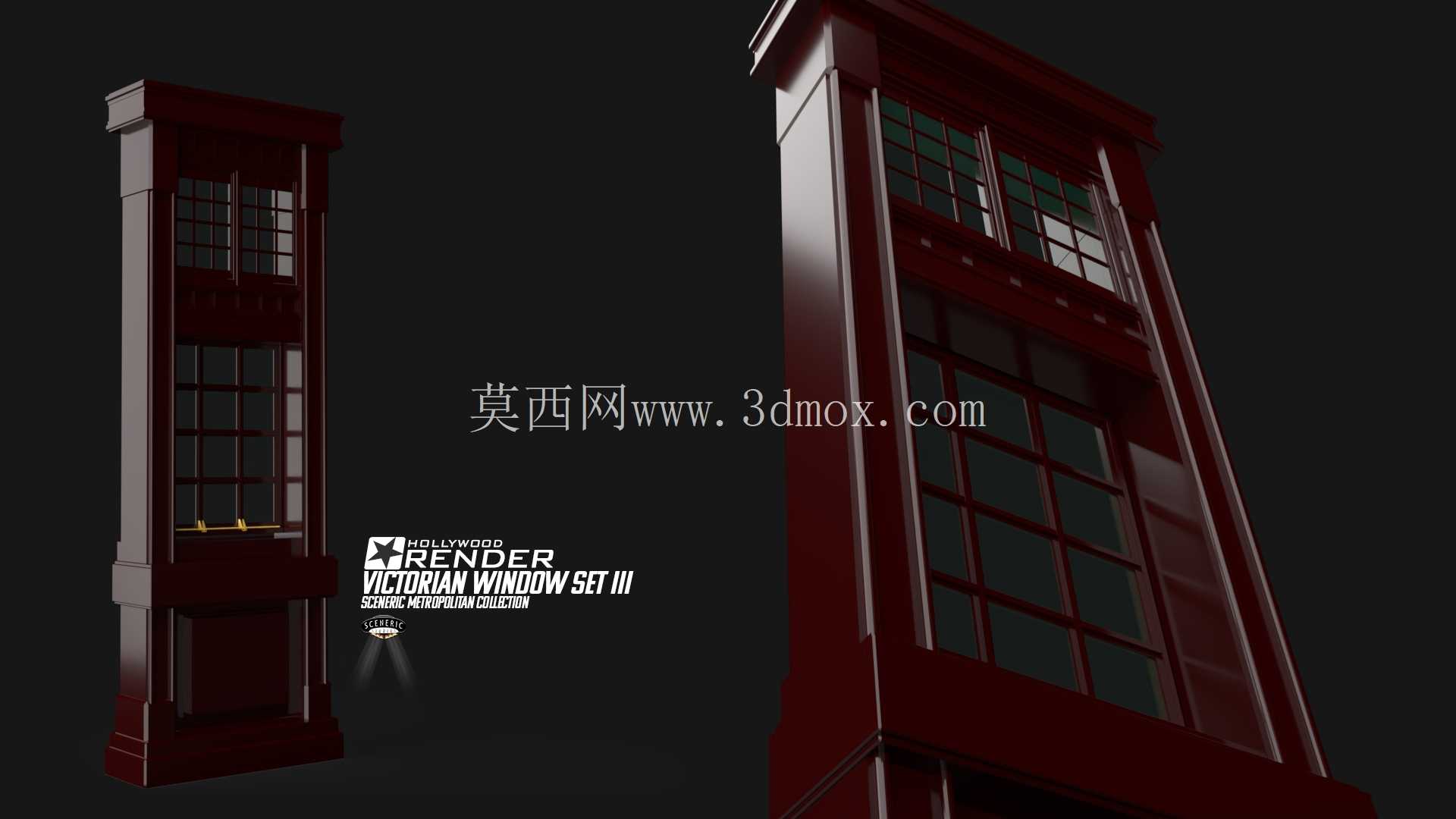

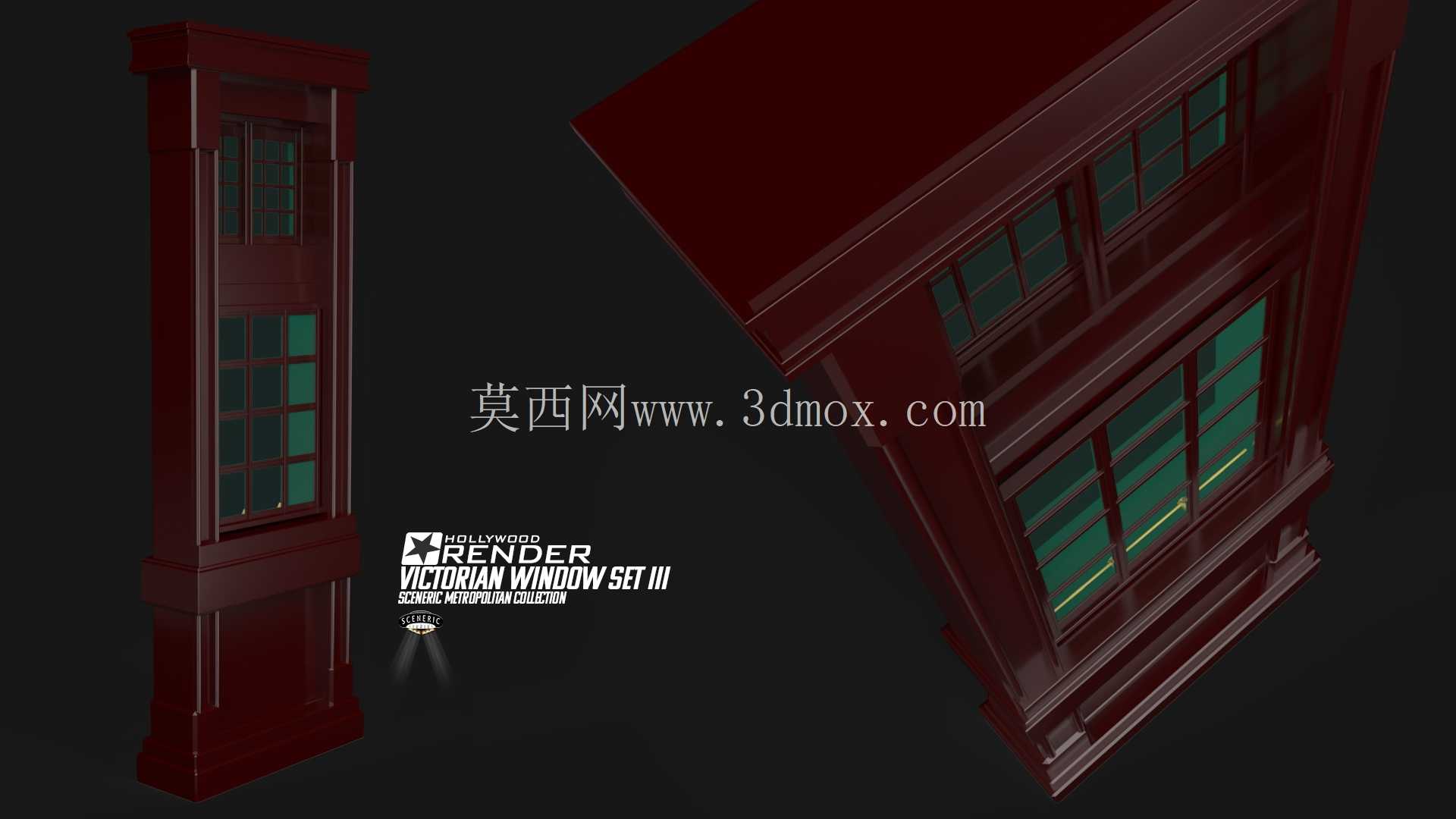

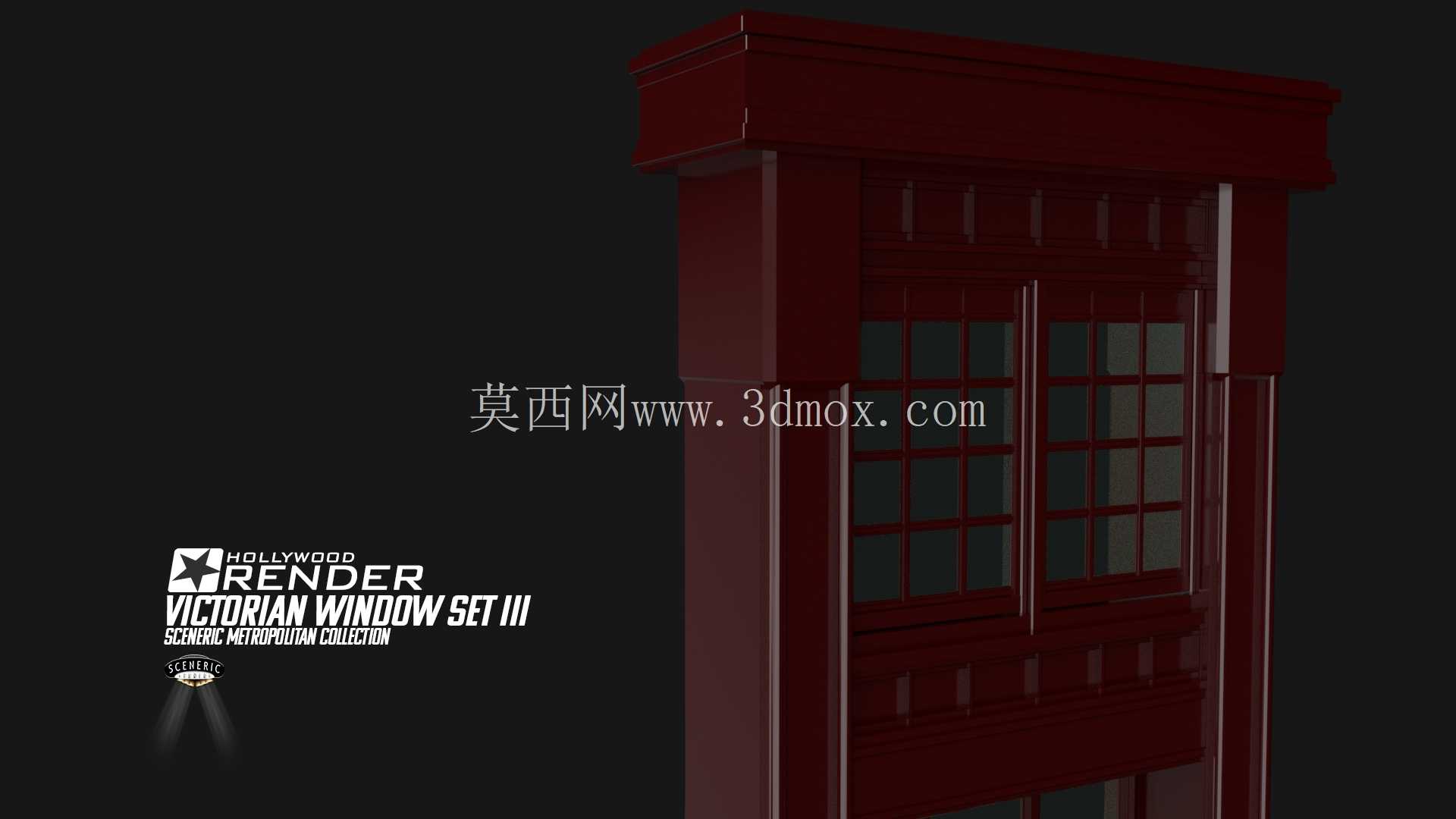

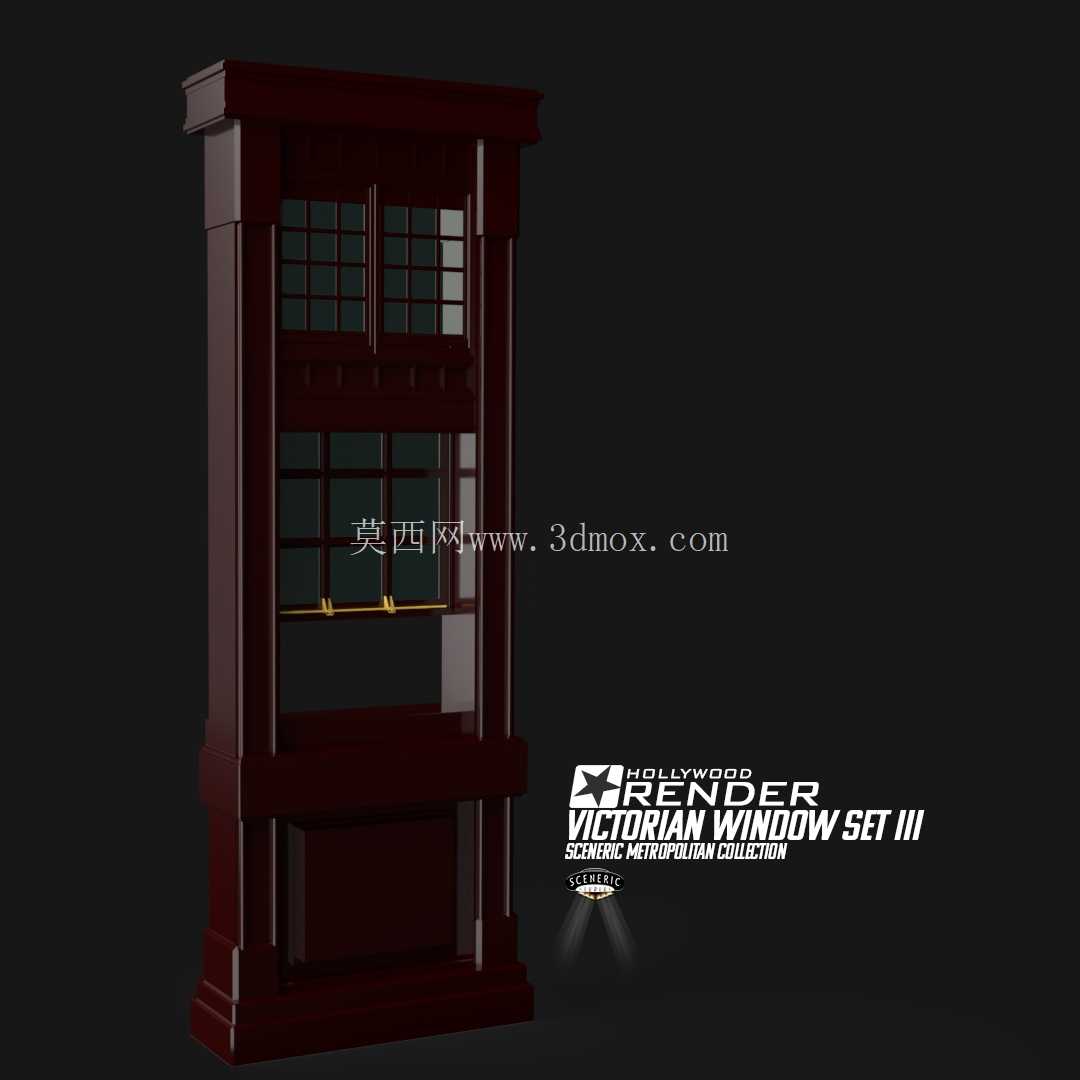

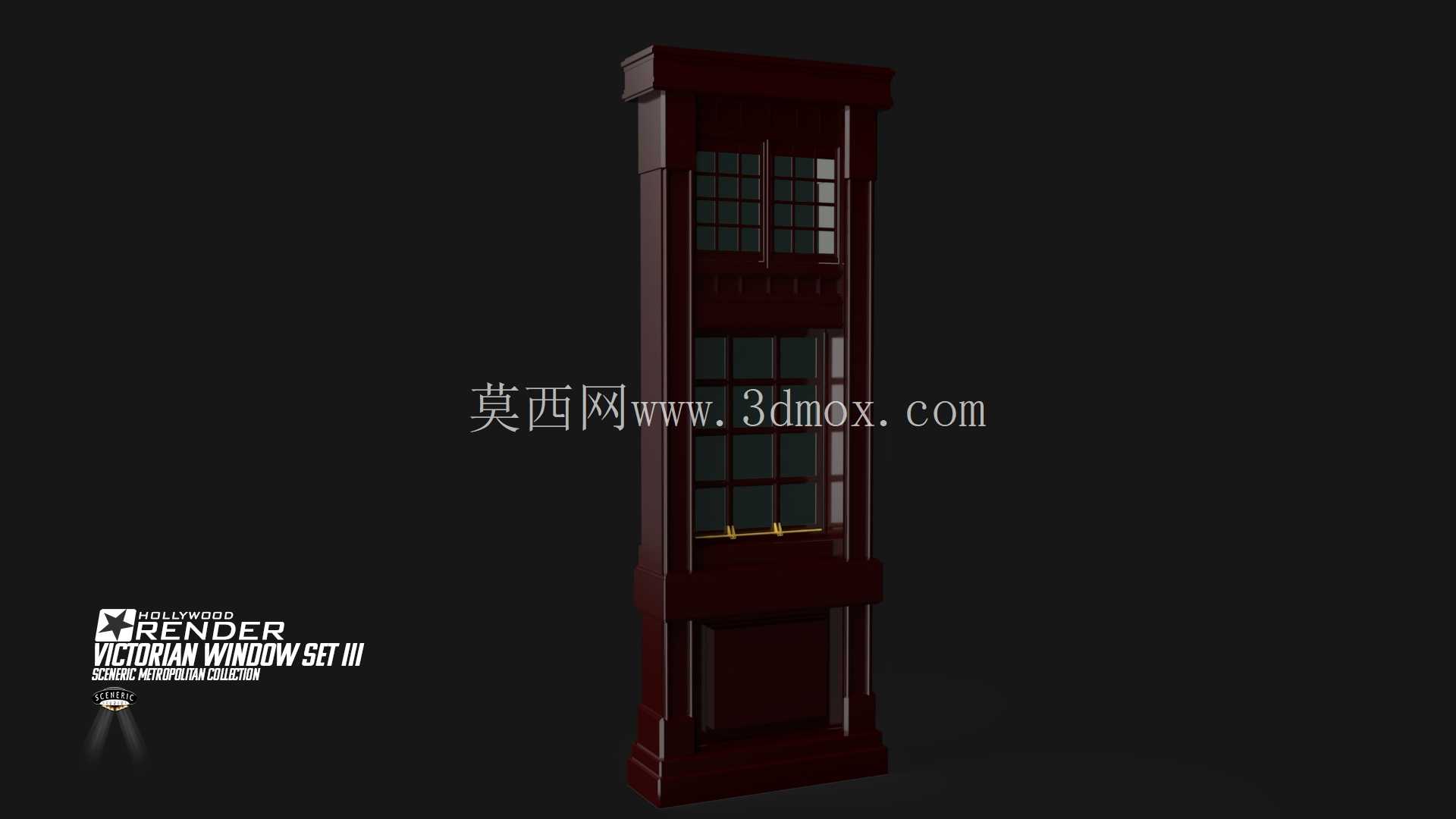

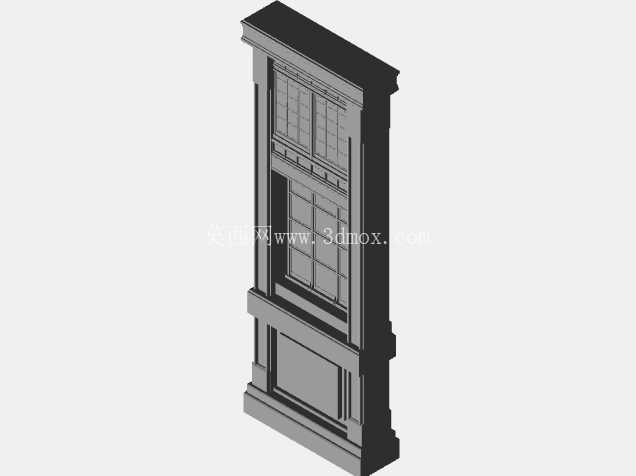

设计思路上，建模的时候完全遵循了维多利亚时期窗构件的比例逻辑，没有做现代化的简化：竖向分三段式结构，最下段是实心的裙板结构，高度占整窗的1/4，这个部分不是装饰，最早的设计是用来遮挡窗台下方的暖气片或者管线，现在做实景搭建的时候，这个位置刚好可以藏线路、灯光设备，不用额外做遮挡结构；中段是主采光区，做了上下两排分格，每排是两格小窗，分格条的宽度是15mm，和真实木窗的棂条宽度一致，不是那种做细了失真的装饰条；上段是固定亮子区，和中段做了10mm的凸线脚分隔，线脚的弧度是R3的小圆角，还原当时实木构件的手工打磨质感，没有用尖锐的直角。

安装边界的尺寸上，整窗的竖向高度是2400mm，宽度是600mm，属于窄高型的窗型，这个比例刚好适配层高3米左右的空间，安装后窗顶距离吊顶还有400mm的余量，可以做窗帘盒或者装饰线脚；窗套的外边缘做了30mm宽的装饰压线，安装的时候压线要覆盖墙面抹灰层10mm，避免墙面和窗套之间出现缝隙，建模的时候已经把压线的安装让位做了出来，实际加工的时候不管是用实木雕刻、玻璃钢翻模还是3D打印，都不用再调整配合尺寸。另外三个不同进深的构件，安装孔位是统一的，孔位距离窗侧边100mm，上下间距600mm，现场安装的时候可以通用固定件，不用根据不同厚度重新打孔定位，这点对置景项目来说很实用，毕竟现场施工经常要调整墙体厚度，统一孔位能省不少现场调整的时间。

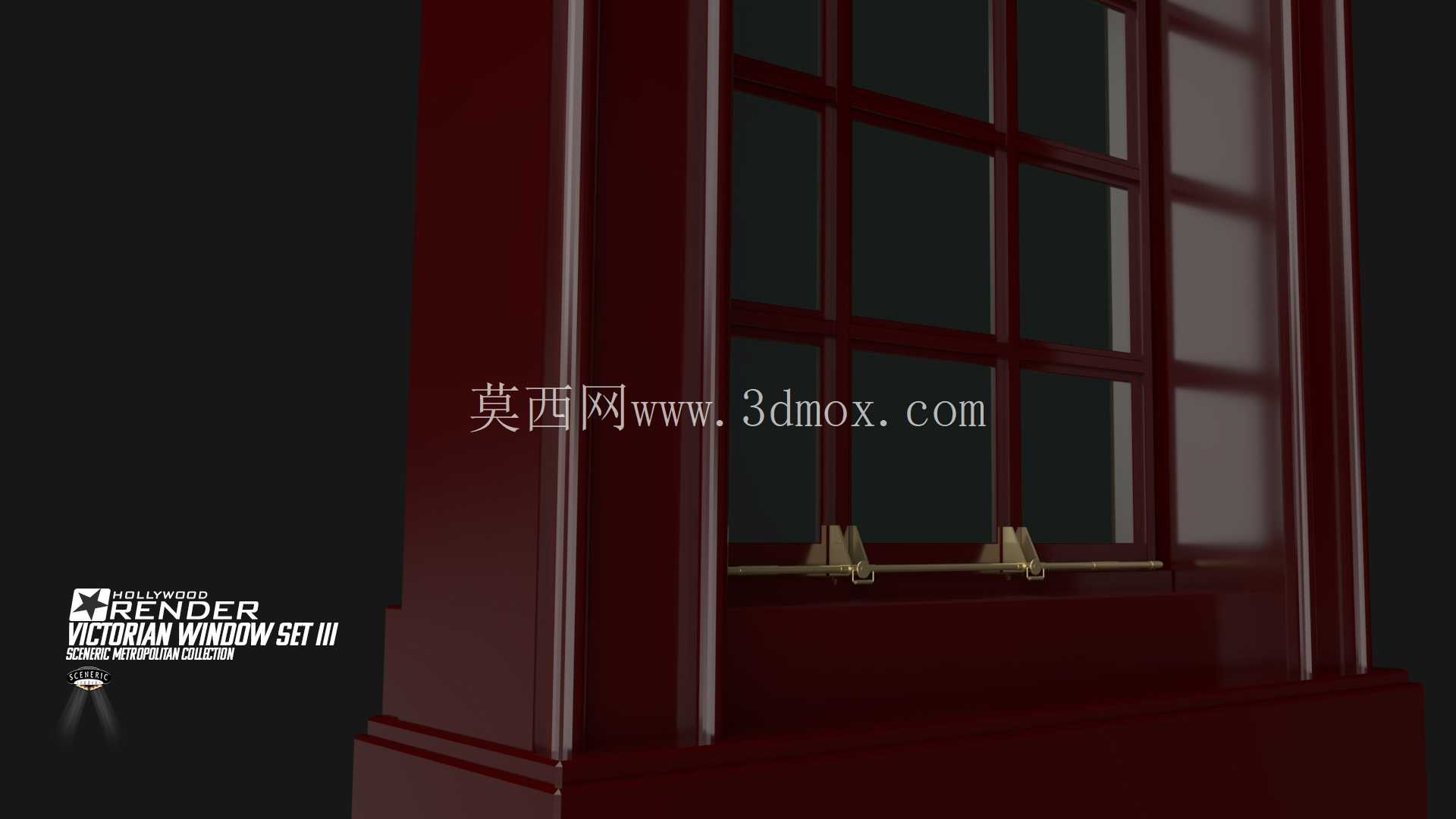

还有个细节，构件的所有外露棱角都做了R1的圆角处理，不是尖锐的直角，一方面是还原当时实木构件手工制作的圆润质感，另一方面实景搭建的时候能避免磕碰伤人，尤其是影视置景现场人员杂、设备多，圆角处理能减少安全隐患。窗扇的分格位置预留了玻璃安装槽，槽深5mm，安装的时候直接卡3mm厚的亚克力或者玻璃就行，不用额外打钉固定，后期更换也方便。如果是做室内装饰用，还可以在裙板位置预留开孔，装嵌入式的壁灯或者开关面板，建模的时候裙板是实心结构，后期开孔不会破坏整体的受力结构，不管是做装饰用途还是实际采光用途，这套构件的结构冗余都足够覆盖常规的改造需求。
