泰姬陵造型压铸模具结构三维设计

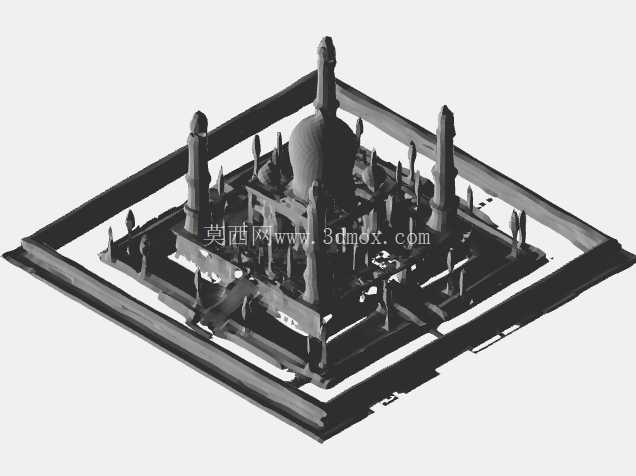

这套针对泰姬陵造型文创类压铸件开发的模具，核心应用场景集中在锌合金、铝合金材质的文旅纪念工艺品批量压铸生产环节，区别于常规结构件压铸模，其成型面需要精准还原泰姬陵建筑的穹顶弧度、立面雕花、廊柱层次等细节特征，对模腔的加工精度、合模对位精度都有远高于普通工业结构件模具的要求。从实际生产用途来看，该模具安装在对应吨位的卧式冷室压铸机上，可完成金属熔液的充型、保压、冷却、开模顶出全流程作业，单模次可完成完整泰姬陵造型铸件的成型，后续仅需去除浇口、飞边即可进入表面处理工序，适配小批量定制、批量量产两类生产需求。

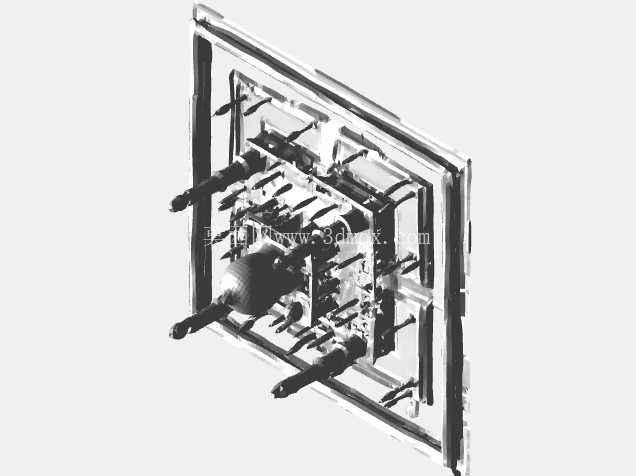

从功能特性层面拆解，模具的成型区域采用分体镶拼结构，对应泰姬陵穹顶、尖塔、基座的不同成型位置单独制作镶块，既方便局部磨损后的快速更换，也能在加工阶段针对精细雕花区域采用电火花精修工艺，避免整体加工时的刀具干涉问题。浇注系统的设计特意避开了建筑造型的正面可视区域，主浇道设置在铸件底部基座位置，分流道采用梯形截面设计，减少熔液充型过程中的卷气问题，同时在穹顶、尖塔等壁厚较薄的成型位置针对性设置了辅助溢流槽，收集冷隔、夹渣的前端熔液，避免铸件表面出现缺料、砂眼等缺陷。冷却回路采用随形排布设计，对应厚壁的基座区域设置了多组循环水路，薄壁的尖塔区域则适当降低水路密度，平衡整个模腔的冷却速率，减少铸件因冷却不均产生的变形问题，保证建筑造型的轮廓度公差控制在合理范围内。顶出机构采用多点分布顶针，顶针位置全部设置在铸件非外观面的浇道余料、基座底部位置，避免顶出痕迹影响铸件的外观展示效果，同时顶针的排布密度对应铸件不同区域的包紧力做了差异化设置，穹顶区域包紧力较大，适当加密顶针排布，防止顶出过程中出现铸件变形、顶白问题。

设计思路上，前期先对泰姬陵的建筑比例做了工程化适配调整，在保留核心识别特征的前提下，对原建筑中过于纤细的尖塔、镂空雕花位置做了适度的壁厚加强，避免压铸充型时出现熔液填充不足、成型后铸件易断裂的问题，同时所有成型面的脱模斜度都结合纹理方向做了差异化设置，顺着雕花纹理方向的脱模斜度取较小值，垂直纹理方向适当加大斜度，既保证脱模顺畅，也能最大程度保留造型细节。模架采用标准压铸模模架改制，导柱、导套的配合精度选用H7/g6间隙配合，保证合模时动定模的对位精度，避免分型面错位导致的铸件错边问题。安装边界方面，模具的整体长宽尺寸适配常规200吨级卧式压铸机的安装工作台，定位圈尺寸、浇口套半径与设备压射室参数完全匹配，模具的总厚度在设备的最大最小模厚区间内，顶出行程满足铸件完全脱出模腔的要求，冷却水路的接口位置统一设置在模具底部，方便生产时的管路连接，避免管路干涉压铸机的开合模动作。整套模具的分型面设置沿着泰姬陵造型的最大轮廓线分布，既方便加工时的分型面研配，也能减少合模时的飞边产生，降低后续工序的打磨工作量。
