小型板材折弯成型工装结构设计

这套板材折弯结构主要面向小尺寸薄金属板材的直角折弯工序，常见于小型五金配件、电控柜安装弹片、小型钣金支架的小批量生产场景，适配手动压力机或小吨位台式冲床的安装接口，无需额外定制模架即可快速装夹投入使用。整套结构采用导柱导向配合复位弹簧的经典开合模布局，上下模合模行程控制在30mm以内，适配厚度0.5-2mm的冷轧钢板、铝板、黄铜板的冷折弯加工，折弯内角R角可通过更换模芯镶块调整，无需拆卸整套模架，换型时间可控制在10分钟以内，适配多品种小批量的钣金加工车间柔性生产需求。

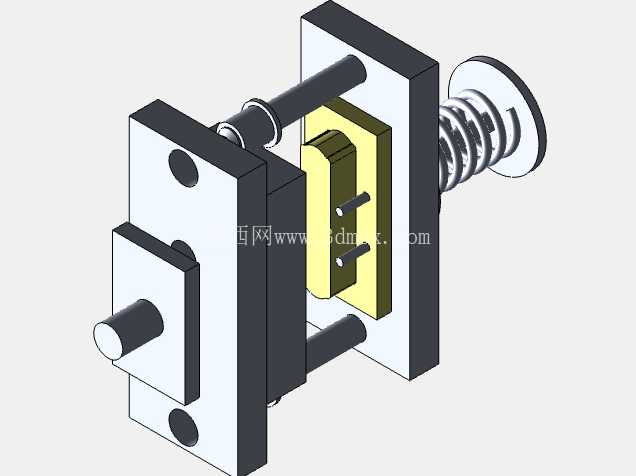

从结构设计逻辑来看，整套模具没有采用复杂的斜楔或者多抽芯结构，核心成型区域采用镶块式设计，上下模的成型刃口做了R0.5的圆角过渡，避免折弯过程中板材表面出现压痕或者应力集中导致的开裂，导向部分采用两根平行光导柱，导柱与模座的配合公差选H7/h6间隙配合，开合模过程中无卡滞，同时导柱外置的布局也方便日常清理模面的金属碎屑，避免碎屑进入导向面拉伤导柱表面。复位弹簧布置在导柱外侧，弹簧预压量设置为5mm，开模时可自动将上模顶回初始位置，无需额外设置顶出机构，简化了整体结构，降低了加工制造成本。

安装边界方面，整套模具的闭合高度控制在120mm，下模座的安装孔位间距为80mm，适配市面上多数台式小吨位压力机的工作台安装尺寸，模座采用45号钢调质处理，成型镶块采用Cr12MoV材料淬火处理，硬度达到HRC58-62，可保证连续折弯10万次以上无明显刃口磨损。模架的侧面预留了定位块安装槽，可根据待加工板材的宽度调整侧定位的位置，保证折弯尺寸的一致性，折弯尺寸公差可控制在±0.1mm以内，满足多数小型钣金件的尺寸精度要求。

实际使用过程中，待加工板材从模具正面送入，靠紧侧定位块后触发压力机下行，上模与下模镶块贴合完成板材折弯，保压1-2秒后压力机回程，弹簧带动上模复位，即可取出成型后的工件。整套结构没有易损的复杂传动部件，日常维护仅需要定期给导柱涂抹润滑脂，检查弹簧的预紧力即可，维护成本极低，适合小型五金加工车间、设备维修班组的自制工装需求，也可作为自动化折弯单元的小型工位模具使用，搭配自动送料机构可实现小型钣金件的连续折弯生产。在设计过程中特意将成型区域的废料排出槽做了加宽处理，折弯过程中产生的少量金属碎屑可顺着斜面排出模面，不会堆积在成型腔内影响折弯精度，同时模座的边角都做了C2倒角处理，避免安装调试过程中划伤操作人员，符合工装设计的安全规范。
